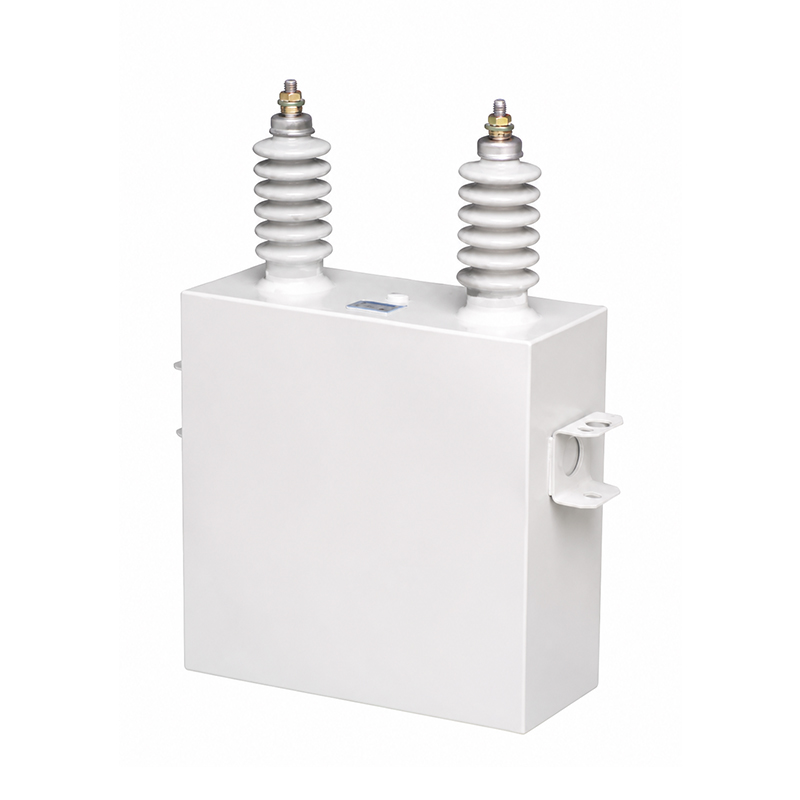

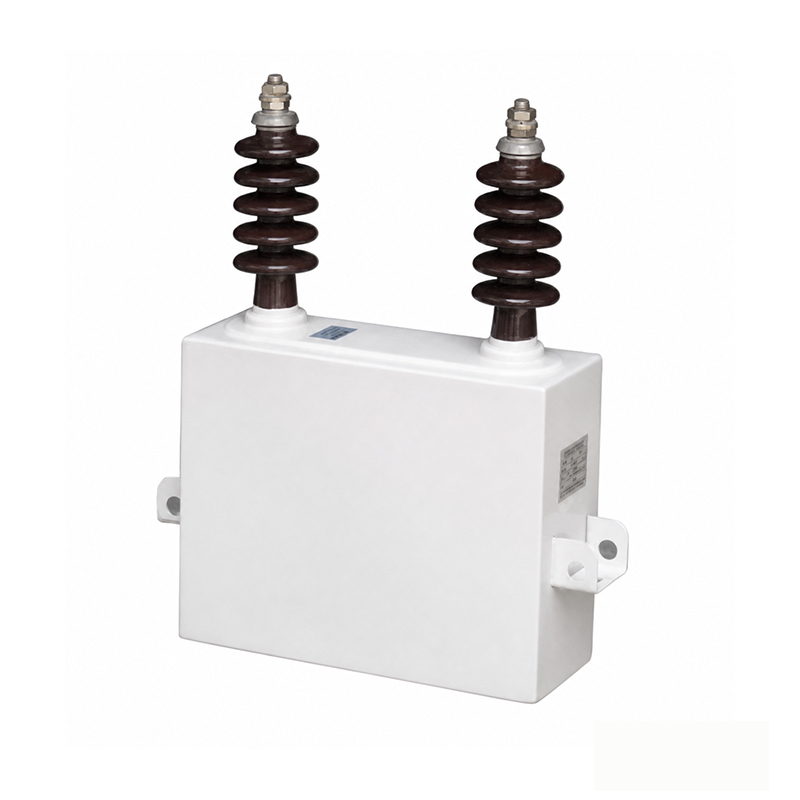

Condensador de filtro de CA

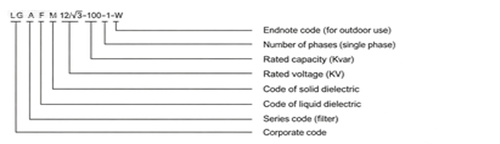

Significados de los modelos
A-Condensador de filtro de CA; F-El impregnante líquido es bibenzyt;
El dieléctrico M-Solid es solo fim (laminado de fim y papel);
12V3-Tensión nominal (KV)
1-Monofásico, para uso en exteriores.

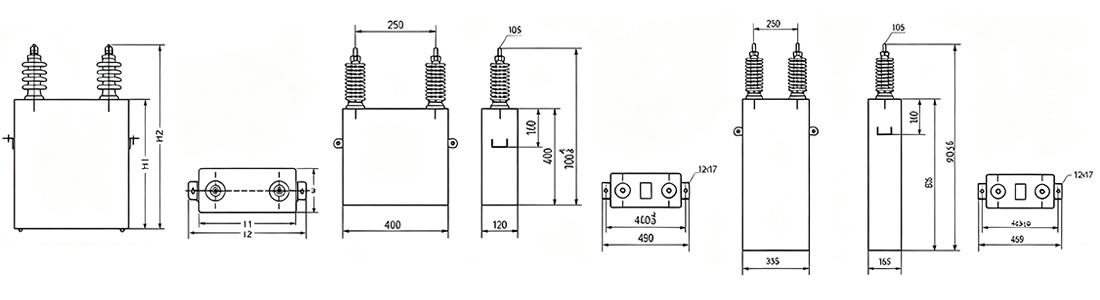

Dimensión del contorno
(Solo como referencia, contacte con el fabricante para conocer las dimensiones específicas).
Detalles del producto
Los condensadores de filtro de CA se utilizan principalmente en sistemas de alimentación de CA de 50 Hz o 60 Hz para proporcionar una ruta de baja impedancia para una o más corrientes armónicas, mejorando así el factor de potencia. Estos condensadores desempeñan un papel crucial en los sistemas de alimentación modernos, especialmente en aplicaciones industriales y comerciales, ya que suprimen eficazmente las interferencias armónicas y garantizan la estabilidad y la eficiencia del sistema.
En los sistemas de alimentación de CA, las cargas no lineales (como convertidores de frecuencia, rectificadores y otros equipos electrónicos) generan armónicos que distorsionan las formas de onda de corriente y voltaje, afectando así el funcionamiento normal del equipo. Los condensadores de filtro de CA proporcionan una ruta de baja impedancia, lo que permite guiar y disipar eficazmente estas corrientes armónicas, reduciendo su impacto negativo en el sistema eléctrico.
Los condensadores de filtro de CA pueden mejorar significativamente el factor de potencia. El factor de potencia es un indicador crucial de la eficiencia del sistema eléctrico; un factor de potencia bajo conlleva mayores pérdidas de energía y sobrecarga de los equipos. Mediante el uso de condensadores de filtro de CA, los usuarios pueden optimizar el rendimiento del sistema eléctrico, reducir los costos de electricidad y prolongar la vida útil de los equipos.
Al seleccionar condensadores de filtro de CA, los usuarios deben considerar varios factores, como la tensión nominal, la capacitancia, la respuesta en frecuencia y el entorno operativo. Los condensadores de filtro de CA de alta calidad no solo ofrecen un rendimiento excelente, sino que también mantienen un funcionamiento estable en diversas condiciones.
Los condensadores de filtro de CA son componentes importantes para mejorar el rendimiento de los sistemas eléctricos, aumentar el factor de potencia y reducir la interferencia armónica. Se utilizan ampliamente en diversos equipos y sistemas eléctricos y son una parte indispensable de la ingeniería eléctrica moderna.
Rendimiento técnico y requisitos
1. Tolerancia de capacitancia
A. Filtro de paso de banda: ≤ ±5%.
B. Filtro de paso alto: ≤ ±7,5%.
2. Valor de la tangente de pérdida dieléctrica tan ＆
A. En cuanto a los condensadores sin fusible interno por debajo de 20℃:
Para dieléctricos laminados de película y papel: tan ＆≤ 0,0012
Solo para película dieléctrica: tan ＆≤ 0,0005
B. En cuanto a los condensadores con fusible interno, esto se negociará entre el comprador y nosotros.
3. Sobretensión en estado estacionario
La tensión de trabajo continua del condensador es de 1,OUn y puede funcionar durante el tiempo respectivo bajo la tensión armónica nominal total Uh más la tensión fundamental especificada en la siguiente tabla.
4. La capacitancia máxima permitida no debe ser superior a 1,35 Qn.
5. Grado de aislamiento del condensador (Un/kV)
6. La tensión residual en sus terminales no debe ser superior a 0,1 Un cuando se pongan en uso.
7. La altitud de la zona donde se instalen y utilicen los condensadores no debe superar los 1000 m.
8. La temperatura ambiente del área donde se instalan y utilizan los condensadores debe estar entre -50 ℃ y +55 ℃.
9. El área donde se instalen y utilicen los condensadores no debe tener vibraciones mecánicas intensas, ni gases o vapores peligrosos, ni conductividad eléctrica ni polvo explosivo.
Parámetro técnico
| Modelo y especificaciones. | Tensión nominal (kV) | Capacidad nominal (kvar) | Número de fases | Capacitancia nominal (uF) | Observaciones |
| LGAFM0.48-40-1 | 0,48 | 40 | 1 | 552.9 | |
| LGAFM0.525-15-3 | 0,525 | 15 | 3 | 173.3 | |
| LGAFM0.525-40-1W | 0,525 | 40 | 1 | 462.18 | Exterior |
| LGAFF0.525-50-1 | 0,525 | 50 | 1 | 577.7 | |
| LGAFM0.525-56-1 | 0,525 | 56 | 1 | 647,05 | |
| LGAFM0.525-70-1 | 0,525 | 70 | 1 | 808.8 | |
| LGAFM0.525-100-1 | 0,525 | 100 | 1 | 1155.45 | |
| LGAFM4.2-100-1W | 4.2 | 100 | 1 | 18.05 | Exterior |
| LGAFM4.4-80-1 | 4.4 | 80 | 1 | 13.16 | |
| LGAWF4.6-30-1W | 4.6 | 30 | 1 | 4.51 | Exterior |
| LGAFM6.6/√3-50-1 | 6,6/√3 | 50 | 1 | 10,97 | |
| LGAFM6.6/√3-100-1 | 6,6/√3 | 100 | 1 | 21,94 | |
| LGAFM7-50-1W | 7 | 50 | 1 | 3.25 | Exterior |
| LGAFM7-250-1 | 7 | 250 | 1 | 16.25 | |
| LGAFM7.2L/√3-200-1W | 7,2/√3 | 200 | 1 | 36,86 | Exterior |
| LGAFM7.37-269-1W | 7.37 | 269 | 1 | 15,77 | Exterior |
| LGAFM7.6-150-1W | 7.6 | 150 | 1 | 8.277 | Exterior |
| LGAFM7.6-200-1W | 7.6 | 200 | 1 | 11.027 | Exterior |
| LGAFM7.6/√3-120-1W | 7,6/√3 | 120 | 1 | 19.85 | Exterior |
| LGAFM7.6/√3-150-1W | 7,6/√3 | 150 | 1 | 24.81 | Exterior |
| LGAFM12/√3-50-1W | 12/√3 | 50 | 1 | 3.317 | Exterior |
| LGAFM12/√3-100-1W | 12/√3 | 100 | 1 | 6.634 | Exterior |
| LGAFM12/√3-200-1W | 12/√3 | 200 | 1 | 13.27 | Exterior |
| LGAFM12/√3-250-1W | 12/√3 | 250 | 1 | 16.59 | Exterior |
| LGAFM14/√3-50-1 | 14/√3 | 50 | 1 | 2.437 |
