Combinación de interruptor-fusible de carga de alta tensión para interiores serie FN5-12 de China - Proveedores confiables y soluciones de fábrica
Combinación de interruptor-fusible de carga de alta tensión para interiores serie FN5-12 de China - Proveedores confiables y soluciones de fábrica
Especificación técnica
Tensión nominal KV | Voltaje de frecuencia de 1 minuto KV | Corriente nominal A | Corriente térmica 4S A | Corriente dinámica (pico) KA | Corriente de ruptura nominal A | Corriente de cortocircuito kA |
12 | 42 | 400 | 12.5 | 31.5 | 400 | 31.5 |
48 | 630 | 20 | 50 | 630 | 50 |
Clasificación de fusibles
Modelo | Tensión nominal (kV) | Corriente nominal (A) | Fondant clasificado como corriente (A) |
SDLA*J | 12 | 50 | 6.3, 10, 16, 20, 25, 31.5, 40 |
SFLA*J | 12 | 100 | 50, 63, 71, 80, 100 |
VASO | 12 | 125 | 125 |

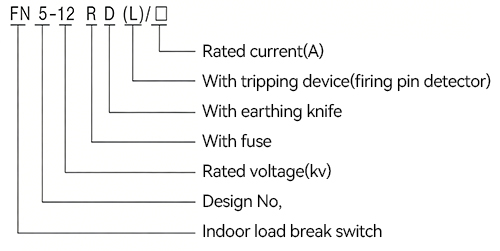

Modelo de producto

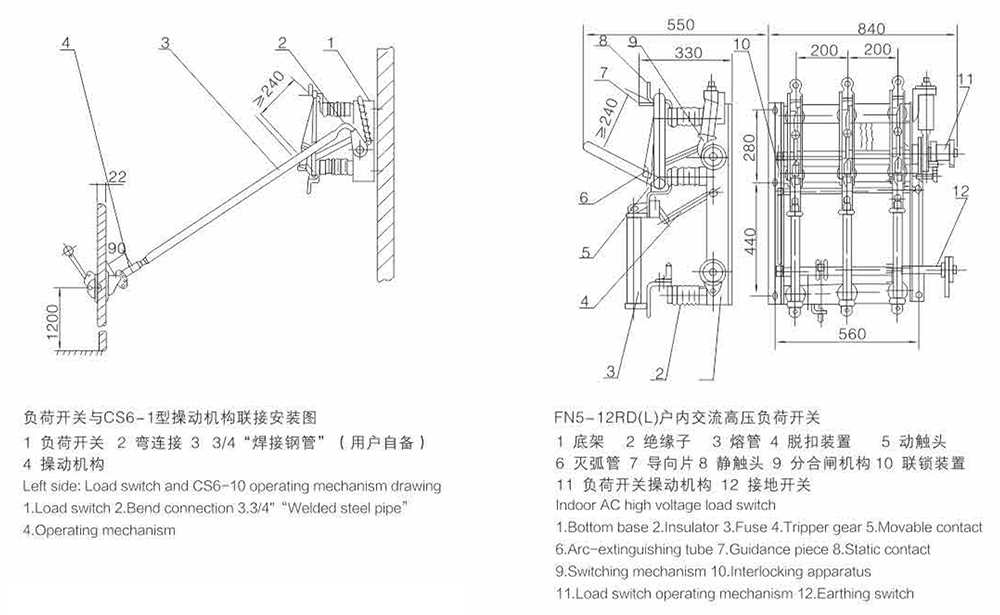

Dimensión
Preguntas frecuentes
Q ¿Cuál es la tensión nominal de este interruptor de carga?
La tensión nominal de este interruptor de carga es 12 KV, lo que lo hace adecuado para sistemas de distribución de energía de media tensión y aplicaciones que requieren un rendimiento de conmutación fiable a este nivel de tensión.
Q ¿Qué opciones actuales con tarifa están disponibles?
El interruptor está disponible en dos opciones de corriente nominal: 400 A y 630 A, lo que permite flexibilidad para diferentes requisitos de carga en redes de distribución de media tensión.
Q ¿Qué modelos de fusibles son compatibles con este interruptor?
Son compatibles tres modelos de fusibles: SDLA*J (clasificado 50 A, corriente fondant 6,3–40 A), SFLA*J (clasificado 100 A, corriente de fondant 50–100 A), y VASO (Clasificación 125 A, corriente de fondant 125 A). Todos tienen una clasificación de 12 KV.
Q ¿Cuál es la capacidad de corriente de cierre en cortocircuito?
La capacidad de corriente de cierre de cortocircuito es 31,5 kJ para la variante 400 A y 50 KA Para la variante 630 A, lo que garantiza un rendimiento robusto en condiciones de fallo.
Q ¿Cuál es la tensión de resistencia a la frecuencia de potencia de 1 minuto?
La tensión de resistencia a la frecuencia de potencia de 1 minuto es 42 kV para la configuración de 400 A y 48 kV Para la configuración de 630 A, se demuestra un excelente rendimiento de aislamiento para un funcionamiento seguro en media tensión.
Q ¿Cuál es la corriente térmica nominal de 4 segundos?
La corriente térmica nominal de 4 segundos es 12,5 kJ para el modelo 400 A y 20 KA Para el modelo de 630 A. Esto indica la capacidad del interruptor para soportar corrientes de falla de corta duración sin sufrir daños.
