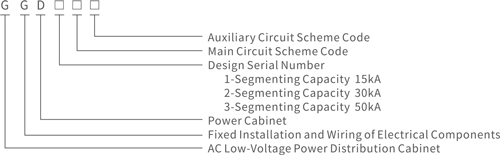

Modelo de producto
Rendimiento eléctrico
Parámetros técnicos básicos
| Modelo | Tensión nominal (V) | Corriente nominal (A) | Corriente nominal de ruptura de cortocircuito (kA) | Corriente nominal de ruptura de cortocircuito (kA) | Corriente máxima de resistencia nominal (kA) |
|---|---|---|---|---|---|
| GGD1 | 380 | Un 1000 | 15 | 15 | 30 |
| B 600(330) | |||||
| C 400 | |||||
| GGD2 | 380 | Un 1500 (1600) | 30 | 30 | 63 |
| B 1000 | |||||
| C — | |||||
| GGD3 | 380 | Un 3200 | 50 | 50 | 105 |
| B 2500 | |||||
| C 2000 |
Esquema del circuito principal
El circuito principal del gabinete GGD está diseñado con 129 planes, totalizando 298 especificaciones (excluyendo los esquemas y especificaciones derivados de los cambios funcionales del circuito auxiliar y la tensión de control).
- Tipo GGD: 49 esquemas y 123 especificaciones
- Tipo GGD2: 53 esquemas y 107 especificaciones
- Tipo GGD3: 27 esquemas y 68 especificaciones
El esquema del circuito principal se selecciona después de recabar las opiniones de los departamentos de diseño y de usuarios. Los esquemas se han ampliado para satisfacer las necesidades de las centrales eléctricas, aumentando la corriente nominal a 3150A, adecuado para la selección de transformadores de distribución de 2000 kVA o menos.
Además, para satisfacer las necesidades de compensación de potencia reactiva, GGJ1 y GGJ2 Se han diseñado gabinetes de compensación de condensadores con 4 esquemas de circuitos principales y un total de 12 especificaciones.
Esquema del circuito auxiliar
El circuito auxiliar incluye el esquema de suministro de medición y el esquema de la central eléctrica. Hay suficiente espacio dentro del armario GGD para instalar componentes secundarios, y NLS también ha desarrollado el dedicado Transformador de corriente alterna LMZ3D para satisfacer las necesidades de las centrales eléctricas y los usuarios especiales en materia de protección mediante relés.
Barra colectora principal

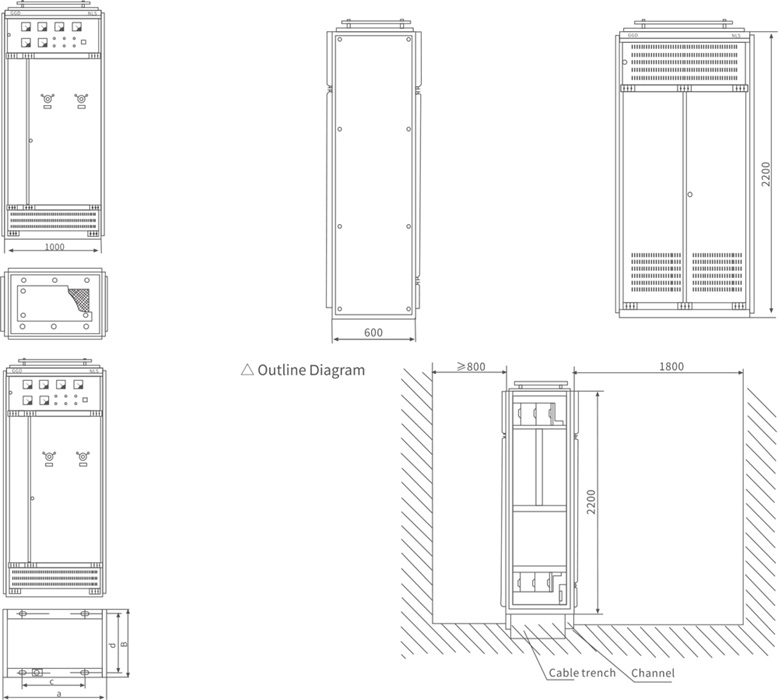

Diagrama esquemático de la apariencia
Diagrama esquemático de instalación
| Código de producto | A | B | do | D |
|---|---|---|---|---|
| TGDD 06 | 600 | 600 | 450 | 556 |
| TGDD 06A | 600 | 800 | 450 | 756 |
| TGDD 08 | 800 | 600 | 650 | 556 |
| TGDD 08A | 800 | 800 | 650 | 756 |
| TGDD 10 | 1000 | 600 | 850 | 556 |
| TGDD 10A | 1000 | 800 | 850 | 756 |
| TGDD 12 | 1200 | 800 | 1050 | 756 |
Preguntas frecuentes
Q ¿Cuáles son los tres modelos del armario de distribución de energía de baja tensión de CA de GGD y en qué se diferencian?
El mueble GGD viene en tres modelos: GGD1, GGD2, y GGD3Se diferencian principalmente en su capacidad de corriente nominal y su capacidad de resistencia a cortocircuitos. El GGD1 soporta hasta 1000 A con una corriente de ruptura de cortocircuito de 15 kA; el GGD2 soporta hasta 1600 A con 30 kA; y el GGD3 soporta hasta 3200 A con 50 kA y una corriente máxima de resistencia de 105 kA.
Q ¿Cuántos esquemas de circuitos principales ofrece en total el gabinete GGD?
El gabinete GGD está diseñado con un total de 129 esquemas de circuitos principales y 298 especificacionesEsto incluye 49 esquemas de tipo GGD, 53 esquemas de tipo GGD2 y 27 esquemas de tipo GGD3, que cubren una amplia gama de requisitos de aplicación.
Q ¿Qué tipo de material de barra conductora se utiliza en el armario GGD?
La selección del material de la barra colectora depende de la corriente nominal. barra colectora de aluminio simple se utiliza para corrientes nominales de 1500 A o inferiores. Para corrientes que superen los 1500 A, barras colectoras de cobre dobles se utilizan. Los fabricantes también pueden sustituir las barras colectoras de aluminio por barras colectoras de cobre equivalentes a petición del usuario. Todas las superficies de unión de las barras colectoras están tratadas con un proceso de estañado para una mejor conductividad y resistencia a la corrosión.
Q ¿El gabinete GGD admite aplicaciones de compensación de potencia reactiva?
Sí. Para satisfacer las necesidades de compensación de potencia reactiva, GGJ1 y GGJ2 Los gabinetes de compensación de condensadores han sido diseñados específicamente. Estos ofrecen 4 esquemas de circuitos principales con un total de 12 especificaciones, lo que las hace adecuadas para diversas aplicaciones industriales y comerciales de corrección del factor de potencia.
Q ¿Cuáles son las dimensiones de armario disponibles para la instalación de GGD?
El armario GGD está disponible en múltiples configuraciones de tamaño identificadas por códigos de producto de TGDD 06 a TGDD 12La dimensión A (ancho) varía de 600 mm a 1200 mm, la dimensión B (profundidad) varía de 600 mm a 800 mm, la dimensión C varía de 450 mm a 1050 mm y la dimensión D varía de 556 mm a 756 mm, lo que ofrece opciones de instalación flexibles para diferentes requisitos del sitio.
Q ¿Qué componentes especiales están disponibles para el circuito auxiliar GGD?
El circuito auxiliar del armario GGD admite tanto esquemas de suministro de medición como esquemas de centrales eléctricas. NLS ha desarrollado el circuito auxiliar dedicado. Transformador de corriente alterna LMZ3D Diseñado específicamente para este armario. Su interior ofrece espacio suficiente para componentes secundarios, lo que lo hace idóneo para aplicaciones de protección de relés en centrales eléctricas y para usuarios industriales especializados.
