Interruptor de puesta a tierra de alta tensión para interiores China JN15-24/31.5 - Proveedores y fábrica confiables para sistemas de 24 kV
Interruptor de puesta a tierra de alta tensión para interiores China JN15-24/31.5 - Proveedores y fábrica confiables para sistemas de 24 kV
Especificación técnica
Parámetros eléctricos y mecánicos clave para referencia y selección.
No. | Artículo | Unidades | Parámetros | ||
1 | Corriente nominal | kA | 12 | ||
2 | Corriente nominal de resistencia a corto plazo | kA | 31.5 | ||
3 | Corriente nominal de funcionamiento del circuito | kA | 80 | ||
4 | Corriente máxima nominal soportada | kA | 80 | ||
5 | Duración nominal del cortocircuito | S | 4 | ||
6 | Nivel de aislamiento nominal | 1 min. PF tensión de resistencia | kV | A la tierra, fase a fase | 65 |
tensión de resistencia al impulso de rayo | 125 | ||||
7 | Vida mecánica | Veces | 2000 | ||
Modelo de producto

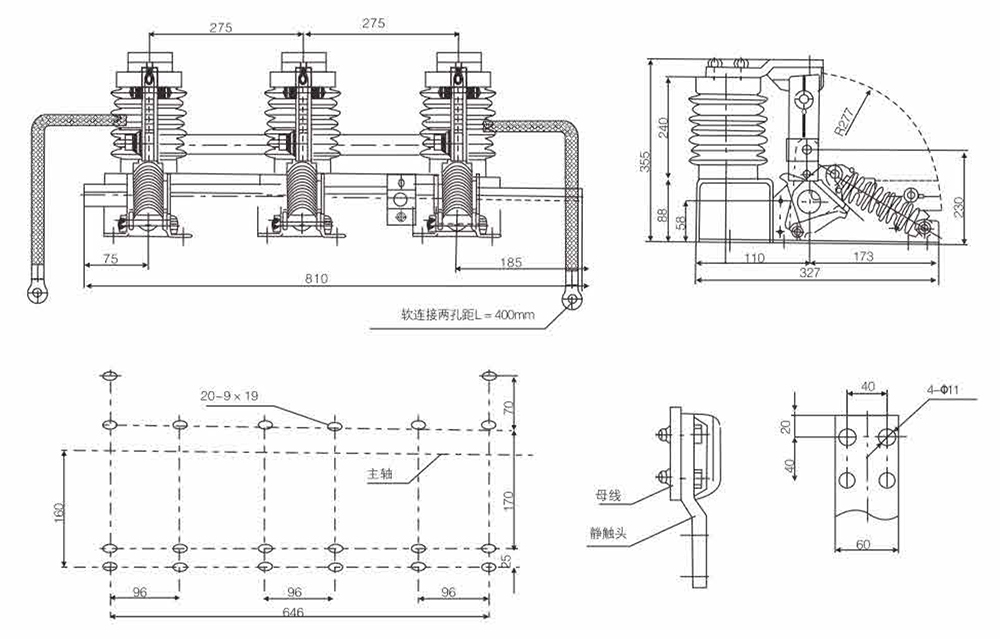

Dimensión
Preguntas frecuentes
Q
¿Cuál es la corriente nominal de este producto? A
La corriente nominal de este producto es de 12 kA, lo que lo hace adecuado para aplicaciones de distribución y aparamenta de media tensión que requieren un manejo de corriente estable. Q
¿Cuál es la corriente nominal de resistencia a corto plazo y cuál es su duración? A
La corriente nominal de resistencia a corto plazo es de 31,5 kA, y la duración nominal del cortocircuito es de 4 segundos, lo que garantiza un rendimiento fiable en condiciones de fallo. Q
¿Cuál es la corriente máxima de resistencia nominal y la corriente de cierre? A
Tanto la corriente máxima de resistencia nominal como la corriente de cierre de circuito nominal son de 80 kA, lo que proporciona una excelente protección contra altas corrientes de falla transitorias. Q
¿Cuáles son las especificaciones del nivel de aislamiento de este producto? A
El nivel de aislamiento nominal incluye una tensión de resistencia a la frecuencia industrial (FP) de 65 kV durante 1 minuto (a tierra y entre fases) y una tensión de resistencia al impulso de rayo de 125 kV, lo que garantiza una alta rigidez dieléctrica. Q
¿Cuál es la vida útil mecánica esperada de este producto? A
El producto está diseñado para una vida útil mecánica de 2000 operaciones, lo que refleja su durabilidad e idoneidad para un uso prolongado en entornos eléctricos exigentes. Q
¿Cómo puedo determinar el modelo de producto correcto para mi aplicación? A
Consulte el diagrama del modelo de producto que se muestra arriba, el cual ilustra la estructura de codificación del modelo. Podrá identificar la configuración correcta según el nivel de voltaje, la corriente nominal y las condiciones de instalación requeridas. Para obtener más ayuda, póngase en contacto con nuestro equipo técnico.
