⚙ Especificación técnica
| Artículo | Unidades | Parámetros | ||
Tensión nominal | kV | 12 | ||
Corriente nominal de resistencia a corto plazo | kV | 31.5 | ||
Duración nominal del cortocircuito | S | 4 | ||
Corriente nominal de funcionamiento del circuito | kA | 80 | ||
Corriente máxima nominal soportada | kA | 80 | ||
Distancia central entre polos | mm | 150 / 210 / 275 | ||
Nivel de aislamiento nominal | 1 min. Tensión de resistencia PF | kV | A tierra, fase a fase / fractura | 42 / 48 |
tensión de resistencia al impulso de rayo | ||||

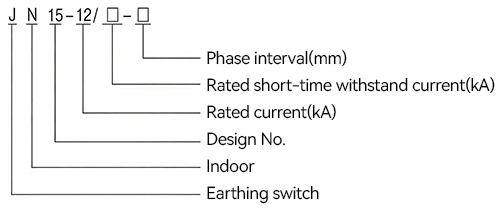

📄 Modelo de producto

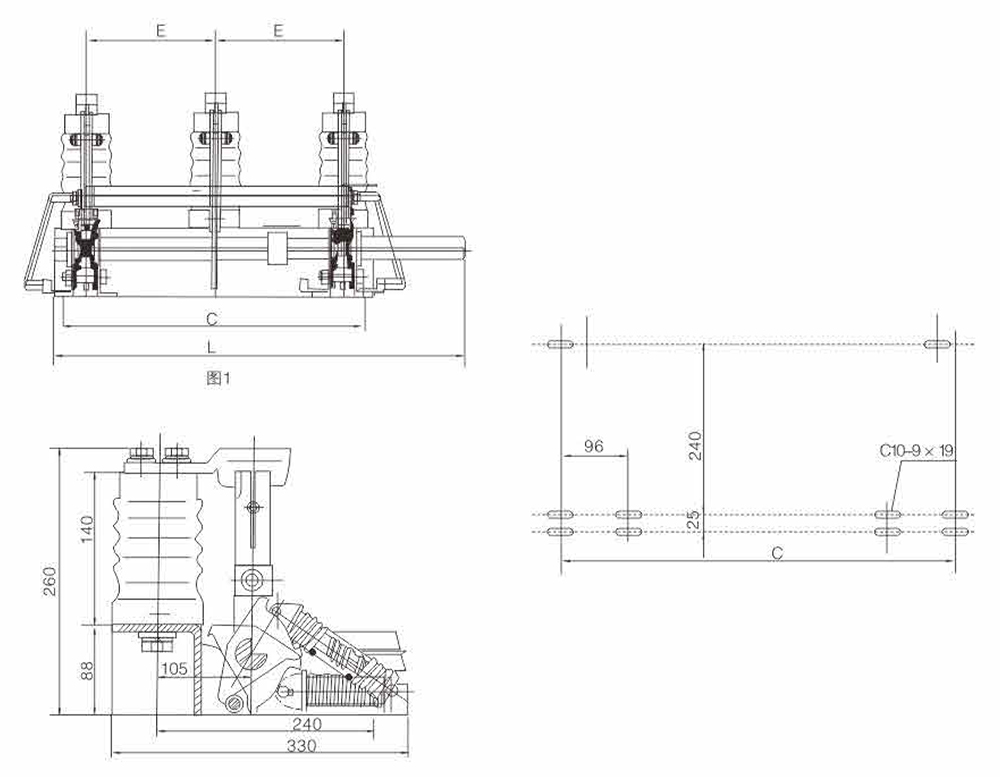

📏 Dimensión
| Modelo | L (mm) | E (mm) | C (mm) |
JN15-12/31.5-210 | 655 | 210 | 516 |
JN15-12/31.5-230 | 710 | 230 | 556 |
JN15-12/31.5-250 | 760 | 250 | 596 |
JN15-12/31.5-275 | 810 | 275 | 646 |
❓ Preguntas frecuentes
Q
¿Cuál es la tensión nominal del interruptor de puesta a tierra JN15-12? La tensión nominal del interruptor de puesta a tierra JN15-12 es 12 kV, lo que lo hace adecuado para aplicaciones de aparamenta de media tensión.
Q
¿Cuál es la corriente nominal de resistencia a corto plazo y su duración? La corriente nominal de resistencia a corto plazo es 31,5 kVy la duración nominal del cortocircuito es 4 segundos, lo que garantiza un rendimiento fiable en condiciones de fallo.
Q
¿Cuáles son las distancias centrales disponibles entre los postes? La serie JN15-12 ofrece distancias centrales entre polos de 150 mm, 210 mm y 275 mm, proporcionando opciones de instalación flexibles para adaptarse a diferentes configuraciones de aparamenta eléctrica.
Q
¿Cuál es la corriente máxima nominal que soporta este interruptor de puesta a tierra? La corriente máxima soportada nominal es 80 kA, lo que garantiza que el interruptor pueda manejar de forma segura altas corrientes transitorias durante eventos de cortocircuito.
Q
¿Cuáles son los niveles de tensión de resistencia al aislamiento para el JN15-12? El nivel de aislamiento nominal incluye un Tensión de resistencia a la frecuencia de potencia (FP) de 1 minuto de 42/48 kV y un Tensión de resistencia al impulso de rayo de 42/48 kV, ambos aplicables a condiciones de tierra, fase a fase y fractura.
Q
¿Cómo selecciono el modelo JN15-12 correcto según sus dimensiones? Puede seleccionar el modelo apropiado en función de la distancia entre postes requerida (E) y la longitud total (L). Por ejemplo, el JN15-12/31.5-210 tiene L=655 mm, E=210 mm, C=516 mm, mientras que el JN15-12/31.5-275 Tiene L=810 mm, E=275 mm, C=646 mm. Consulte la tabla de dimensiones anterior para ver todas las opciones disponibles.
