Sensor de voltaje tipo enchufe DEVT-10 de proveedores chinos para gabinetes de red Ring - Solución de fábrica confiable
Sensor de voltaje tipo enchufe DEVT-10 de proveedores chinos para gabinetes de red Ring - Solución de fábrica confiable

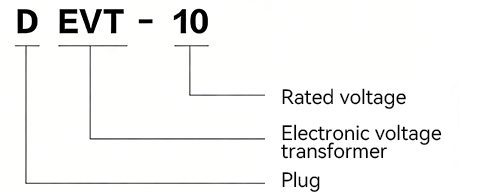

Modelo de producto
Parámetros técnicos
| Proyecto | Requisitos de habilidades |
|---|---|
| Relación de cambio de tensión de fase nominal | 10kV√3/3,25V√3 |
| Relación de transformación de tensión cero nominal | 10kV√3/6,5V/3 |
| Precisión | 0,5/1 |
| Impedancia de adaptación secundaria | >2MΩ |
| Descarga parcial | ≤10 |
| Frecuencia nominal | 50 Hz |
| Nivel de aislamiento nominal | 12/42/75 kV |

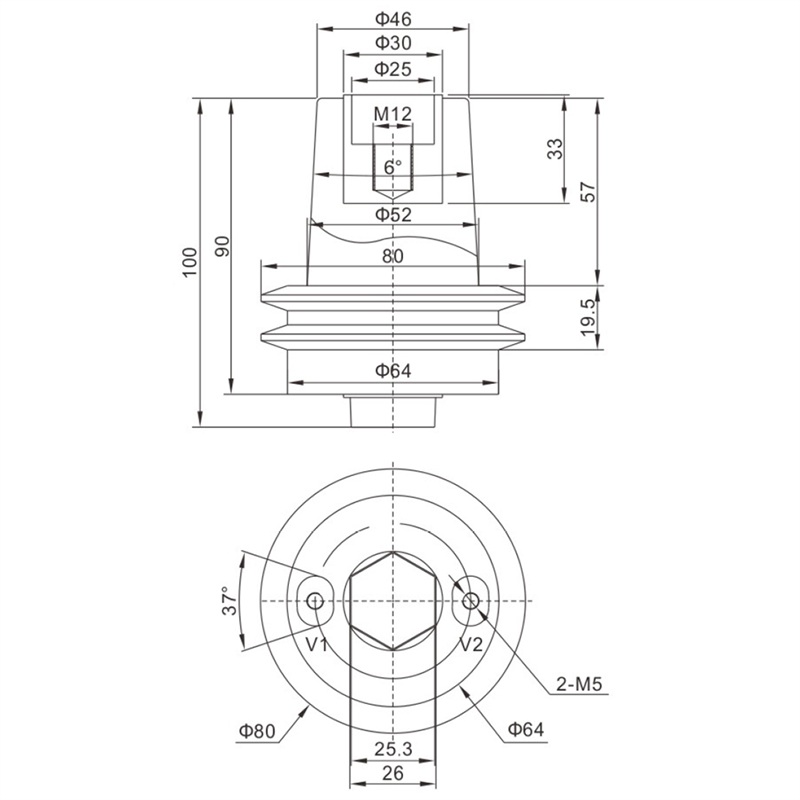

Dimensión del contorno

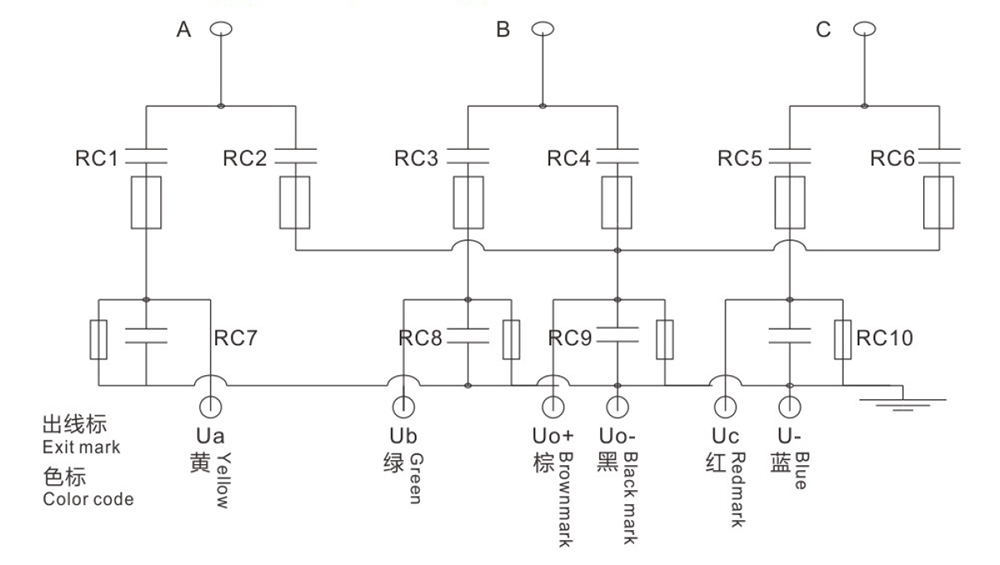

Diagrama de principio de cableado
Preguntas frecuentes
Q ¿Cuál es el nivel de aislamiento nominal de este sensor de voltaje tipo enchufe?
El nivel de aislamiento nominal de este sensor de tensión tipo enchufe es de 12/42/75 kV, lo que lo hace adecuado para su uso en aplicaciones de armarios de red de anillo de media tensión que requieren un rendimiento de aislamiento fiable.
Q ¿Cuál es la clase de precisión del sensor de voltaje tipo enchufe?
El sensor ofrece una clase de precisión de 0,5/1, que cumple con los requisitos tanto para aplicaciones de medición como de protección en instalaciones de armarios de red anular de 10 kV.
Q ¿Cuál es la relación de transformación de voltaje de fase nominal de este sensor?
La relación de transformación de voltaje de fase nominal es 10kV√3/3,25V√3, y la relación de transformación de voltaje cero nominal es 10kV√3/6,5V/3, diseñada para reflejar con precisión el voltaje primario para monitoreo y protección.
Q ¿Cuál es la impedancia de adaptación secundaria requerida para este sensor de voltaje?
La impedancia de adaptación secundaria debe ser superior a 2 MΩ. Esto garantiza una carga mínima en la salida secundaria del sensor y mantiene la precisión de la medición en aplicaciones de campo.
Q ¿Cuál es el requisito de descarga parcial para este sensor de voltaje?
El valor de descarga parcial debe ser ≤10 pC, lo que garantiza que el sensor cumpla con altos estándares de calidad dieléctrica y asegure un funcionamiento estable a largo plazo dentro de los gabinetes de red en anillo.
Q ¿Este sensor de voltaje tipo enchufe es compatible con sistemas de alimentación de 50 Hz?
Sí, la frecuencia nominal de este sensor es de 50 Hz, lo que lo hace totalmente compatible con los sistemas de red eléctrica estándar en China y otras regiones que operan a una frecuencia de 50 Hz.
