Sensor de voltaje de secuencia cero EVT/ZW32-10

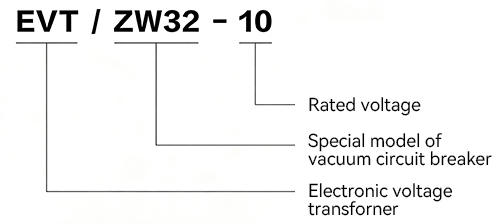

Modelo de producto
Parámetros técnicos
| Categoría | Indicadores del proyecto | |
| Tensión nominal | 10kV/√3 | |
| Tensión de salida secundaria nominal | 3,25 V/√3 (Secuencia de fases) | |
| Exactitud | 0,5 (Secuencia de fases de voltaje) | |
| Carga nominal | 2 MΩ | |
| Frecuencia nominal | 50 Hz | |
| Nivel de aislamiento | 12/42/75 kV | |
| Descarga parcial | 10pC | |
| Entorno laboral | Temperatura ambiente | -40℃~+70℃ |
| El promedio diario no supera | 40℃ | |
| Altitud |
| |
| Temperatura relativa |
| |
| Velocidad máxima del viento | 34 m/s | |

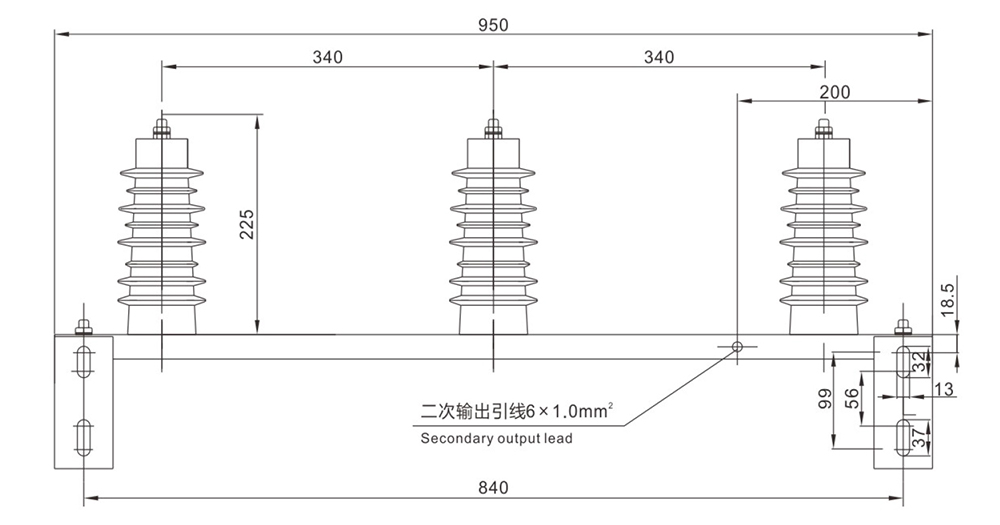

Dimensión del contorno

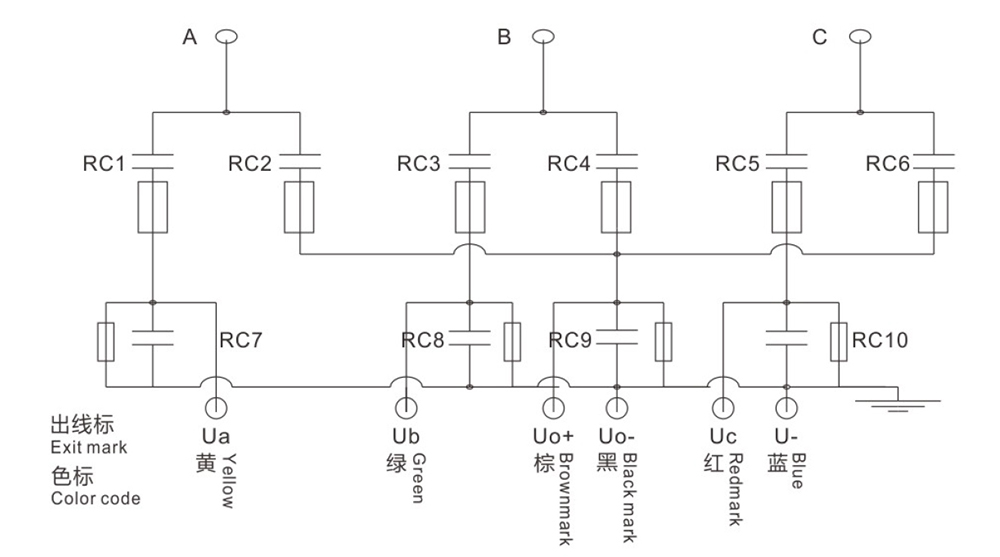

Diagrama de principio de cableado
Funciones del producto
◆Proporciona una medición precisa de la tensión de secuencia cero para la detección y protección contra fallos de puesta a tierra del sistema.
◆Proporciona una salida de señal pequeña compatible con equipos secundarios digitales, eliminando la necesidad de conversión PT secundaria.
◆Admite la integración directa con relés de protección y dispositivos de monitorización a través de interfaces A/D estándar.
◆Mejora la precisión y la fiabilidad de la identificación de fallos de puesta a tierra en redes de distribución de media tensión.
Entorno aplicable
◇Diseñado para instalación en exteriores, compatible con interruptores automáticos de vacío para exteriores.
◇Apto para su uso en redes de distribución de 10 kV y sistemas de automatización de subestaciones.
◇Ideal para aplicaciones que requieren monitorización digital, inteligente y en red en redes eléctricas modernas.
Características destacadas del producto
◆Interfaz digital directa: La salida de señal pequeña permite la conexión directa a equipos digitales secundarios sin conversión PT adicional, lo que simplifica el diseño del sistema.
◆Alta precisión y fiabilidad: Garantiza una medición precisa del voltaje de secuencia cero para una protección eficaz contra fallos de puesta a tierra.
◆Durabilidad en exteriores: Diseñado para soportar entornos exteriores adversos, lo que garantiza un rendimiento estable a largo plazo.
◆Apoya la modernización de la red eléctrica: Se alinea completamente con las necesidades de desarrollo de la automatización de subestaciones digitales, inteligentes y en red.
◆Diseño personalizable: Se puede adaptar a requisitos técnicos o de aplicación específicos mediante consulta con el fabricante.
Instrucciones de instalación
◇Asegúrese de que sea compatible con el interruptor automático de vacío exterior de destino y con la tensión del sistema (10 kV).
◇Confirme los parámetros técnicos requeridos, la relación de voltaje y la clase de precisión antes de realizar el pedido.
◇Instale el sensor de forma segura en la posición designada en el interruptor automático o la estructura de soporte, siguiendo las normas de instalación eléctrica para exteriores.
◇Conecte los cables de salida de señal pequeña directamente al equipo digital secundario a través de la interfaz A/D correspondiente.
◇Verifique todas las conexiones y realice pruebas de funcionamiento antes de la puesta en marcha. Para requisitos especiales, proporcione especificaciones detalladas al fabricante al realizar el pedido bajo el modelo EVT/ZW32-10.
