Sensor electrónico de voltaje EVT/ZW32-20(35)

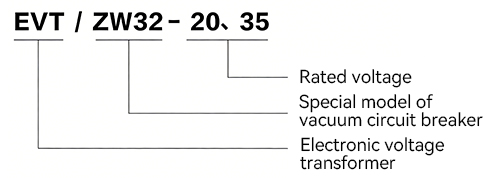

Modelo de producto
Parámetros técnicos
| Nombre | Unidad | Datos | Observaciones |
| Voltaje de funcionamiento | kV | 20(35) | Disponible en corriente alterna y continua. |
| Tensión primaria nominal | kV | 20(35)√3 |
|
| Frecuencia nominal | Hz | 50 |
|
| Potencia secundaria nominal | En | 3,25/√3,/6,5/3 |
|
| Clase de precisión |
| 0,5/3P |
|
| impedancia de carga | EN | ≥2 MΩ |
|
| Descarga parcial | ordenador personal | ≤20 |

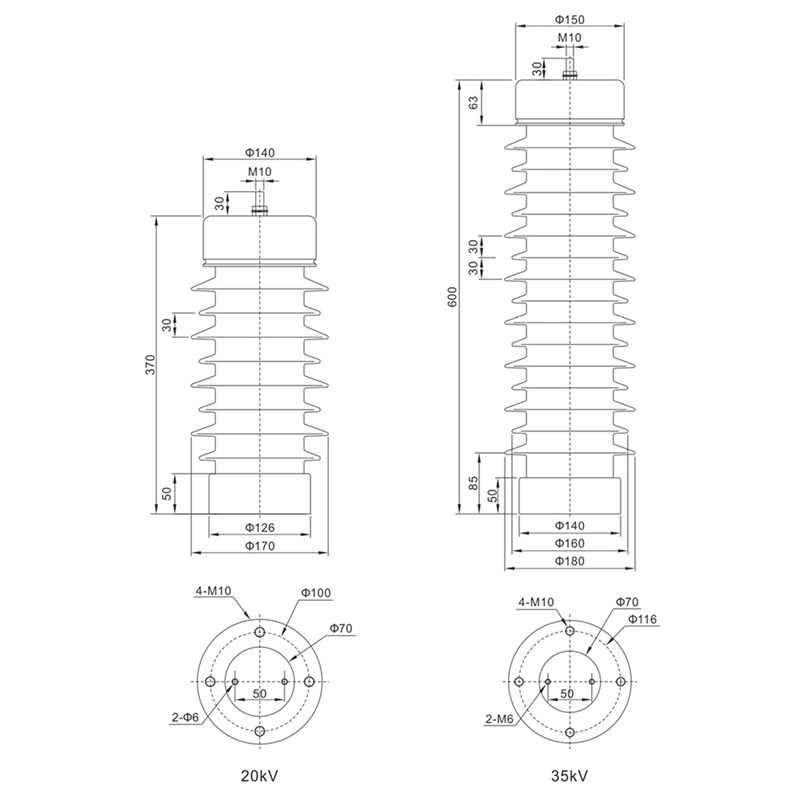

Dimensión del contorno
Funciones del producto
◆Supervisa y recopila magnitudes analógicas de voltaje en redes de media tensión.
◆Proporciona datos precisos de medición de voltaje para sistemas de protección y control.
◆Compatible con interruptores automáticos inteligentes para aplicaciones integradas de redes inteligentes.
◆Admite instalación combinada monofásica o trifásica para una implementación flexible.
◆Proporciona una detección de voltaje fiable para la automatización de la distribución y la monitorización en tiempo real.
Entorno aplicable
◇Diseñado para sistemas de distribución de energía de media tensión con una tensión nominal de 20 a 35 kV.
◇Adecuado para su integración con interruptores automáticos inteligentes o para su instalación en diversas configuraciones de armarios eléctricos.
◇Se utiliza en subestaciones, redes eléctricas industriales y sistemas de distribución automatizados.
◇Aplicable en entornos que requieren una medición precisa del voltaje para la protección y el control de la red eléctrica.
Características destacadas del producto
◆Amplio rango de voltaje: Cubre aplicaciones de 20 a 35 kV, ofreciendo versatilidad en sistemas de voltaje medio.
◆Integración inteligente: Diseñado para un emparejamiento perfecto con interruptores automáticos inteligentes y sistemas de monitorización digital.
◆Configuración flexible: Permite su uso como unidad individual o en combinaciones trifásicas para un diseño de sistema adaptable.
◆Alta precisión: Proporciona una medición de voltaje precisa para operaciones de protección y control confiables.
◆Diseño personalizable: Los parámetros técnicos se pueden adaptar para satisfacer los requisitos específicos del proyecto mediante la colaboración con el fabricante.
Instrucciones de instalación
◇Verifique la compatibilidad del sistema confirmando la tensión nominal (20-35 kV) y los requisitos de la aplicación.
◇Determinar si se necesita una instalación monofásica o trifásica en función de la configuración del sistema.
◇Instale el sensor de forma segura dentro del armario de distribución o en la interfaz designada del interruptor automático inteligente.
◇Conecte la salida del sensor al equipo de monitoreo o protección según el diagrama de cableado proporcionado.
◇Realice pruebas exhaustivas para garantizar el correcto funcionamiento antes de la puesta en marcha del sistema. Para especificaciones personalizadas, consulte con el fabricante al realizar el pedido utilizando el modelo de suministro EVT/ZW32-20(35).
