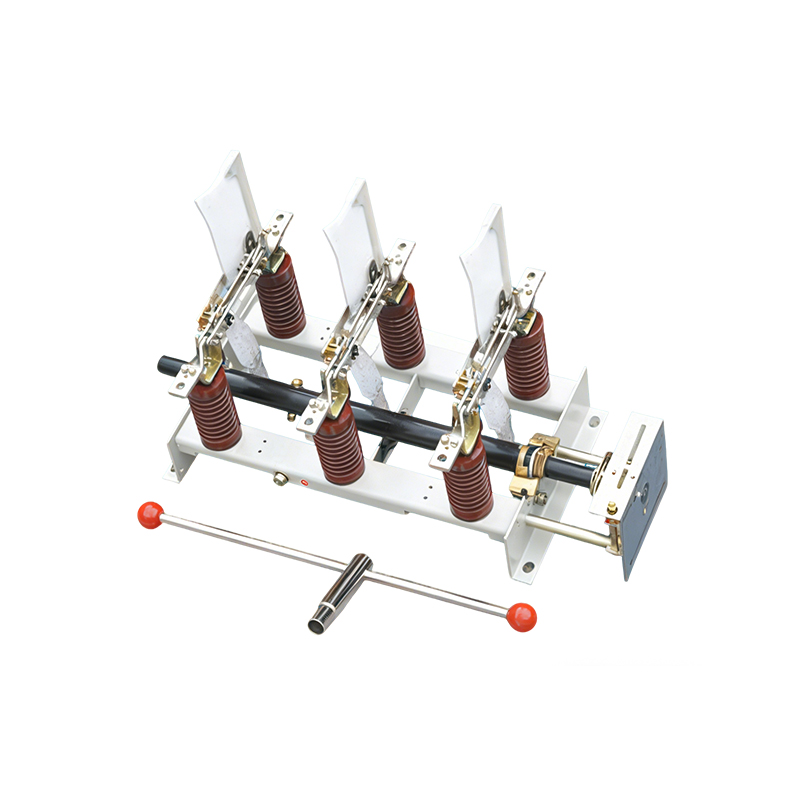

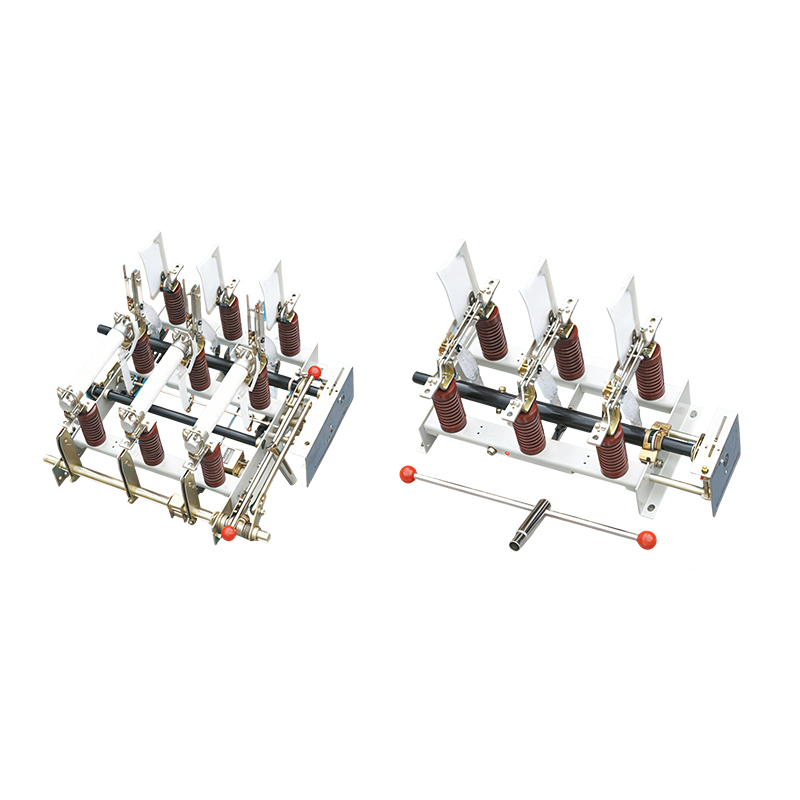

Combinación de interruptor de carga de alto voltaje y fusible para interiores de la serie FN7-12
Especificaciones técnicas
| Tensión nominal (kV) | 12 | ||
| Nivel de aislamiento | Voltaje de frecuencia de 1 minuto (kV) | Fase a fase, a la tierra 42 | Fractura de aislamiento48 |
| Tensión de resistencia al impulso de rayo (kV) | Fase a fase, a tierra 75 | Fractura de aislamiento85 | |
| Corriente nominal (A) | 400 | 630 | |
| Corriente térmica nominal 4S (kA) | 12.5 | 20 | |
| Corriente nominal de ruptura de carga activa (kA pico) | 31.5 | 50 | |
| Corriente nominal de cortocircuito (kA pico) | 31.5 | 50 | |
| Artículo | Modelo | DS | DX | L | R | SOL | F | Usar | |
| Interruptor de puesta a tierra del lado de alimentación entrante | Interruptor de puesta a tierra del lado de salida de la alimentación | Dispositivo de enclavamiento | Fusible | Fusible de impacto | Dispositivos de subpuerta eléctrica | ||||
| Interruptores de carga | Fusible sin impacto | FN7-12 | - | - | - | - | - | - | Interruptor de carga de línea |
| FN7-12DSL | △ | - | △ | - | - | - | |||
| FN7-12DXL | - | △ | △ |
|
|
| |||
| FN7-12R | - | - | - | △ | - | - | Protección de transformadores | ||
| FN7-12DSLR | △ | - | △ | △ | - | - | |||
| FN7-12DXLR | - | △ | △ | △ | - | - | |||
| Con fusible de impacto | FN7-12RAF | - | - | - | - | △ | △ | ||
| FN7-12DSLRAF | △ | - | △ | - | △ | △ | |||
| FN7-12DXLRAF | - | △ | △ | - | △ | △ | |||

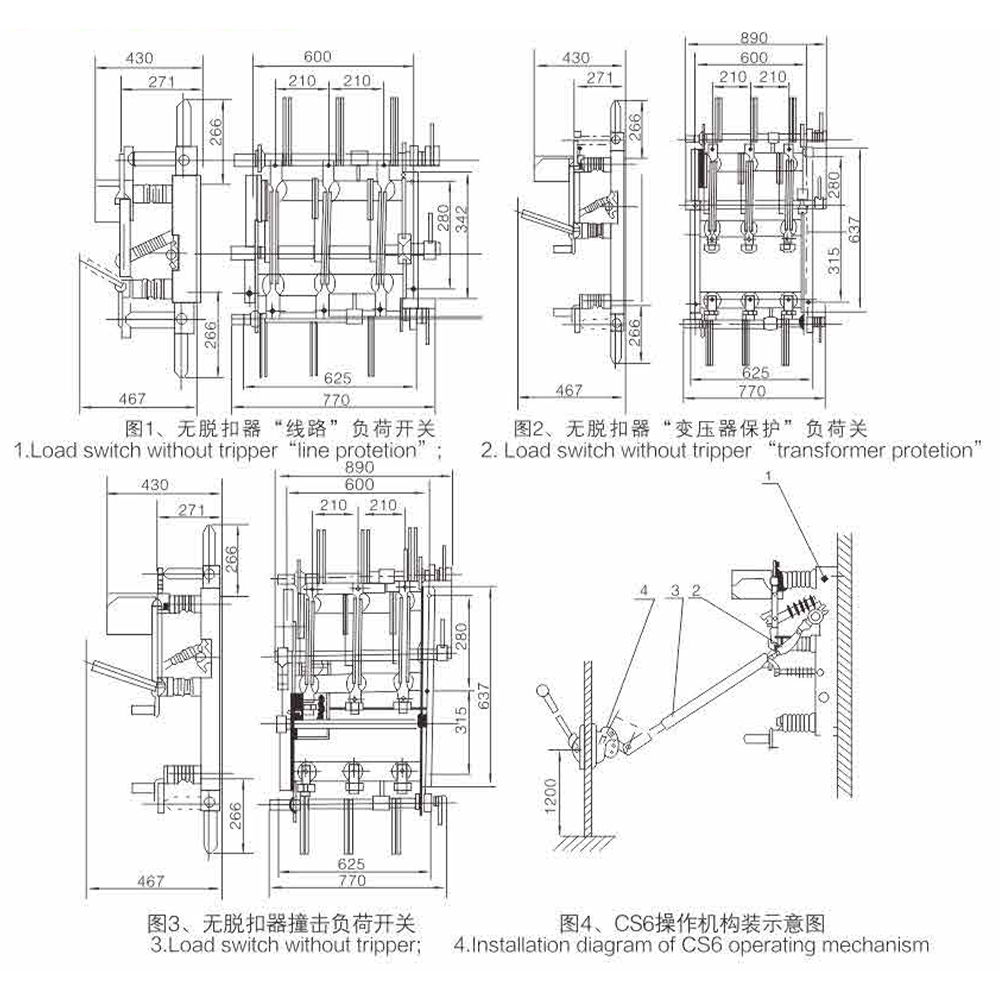

Dimensión
Funciones del producto
◆Interrupción de corriente de carga: Interrumpe de forma segura las corrientes de carga en sistemas de alimentación de CA de 12 kV en condiciones normales de funcionamiento.
◆Cortocircuito: Capaz de interrumpir corrientes de cortocircuito, garantizando la seguridad en condiciones de fallo.
◆Protección integral (con fusible): Al combinarse con un fusible, el aparato puede interrumpir cualquier valor de corriente, lo que lo hace adecuado para aplicaciones de protección de rango completo.
◆Conmutación versátil: Diseñado para manejar diversos tipos de corriente, desde corrientes de carga normales hasta corrientes de falla, cumpliendo funciones tanto de conmutación como de protección.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de distribución de energía de CA trifásica de 50 Hz y 12 kV.
◇Amplio rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -25 ℃ a +40 ℃, con especial idoneidad para regiones alpinas hasta -40 ℃.
◇Altitud de instalación: Diseñado para su instalación a altitudes de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media diaria ≤95% y una humedad media mensual ≤90%.
◇Calidad del aire: Requiere un entorno libre de gases corrosivos, vapores inflamables y contaminación evidente.
◇Estabilidad: Adecuado para lugares sin vibraciones severas recurrentes.
Características destacadas del producto
◆Adaptabilidad a climas fríos: Diseñado específicamente para funcionar de forma fiable en regiones alpinas con temperaturas de hasta -40 ℃, lo que lo hace ideal para instalaciones en el norte.
◆Capacidad de protección de rango completo: a diferencia de los interruptores estándar que solo interrumpen las corrientes de carga, este modelo puede provocar cortocircuitos y, gracias a la integración de fusibles, interrumpir cualquier valor de corriente para una protección completa.
◆Diseño compacto para interiores: Diseñado para su instalación en interiores con un tamaño que ahorra espacio, ideal para subestaciones y salas de distribución.
◆Funcionalidad de doble propósito: Sirve tanto como dispositivo de conmutación para operaciones normales como dispositivo de protección en caso de fallos, lo que reduce la necesidad de componentes separados.
◆Construcción robusta: Diseñado para soportar condiciones ambientales adversas, incluyendo alta humedad y temperaturas extremas, manteniendo un rendimiento estable.
