Interruptor de aislamiento de carga de vacío de alta tensión para interiores FZN/FZRN25-12DG/125-31.5
Especificaciones técnicas
| No. | Artículo | Unidades | Interruptor de aislamiento de carga de vacío | Interruptor de aislamiento de carga de vacío - combinaciones de fusibles FZN25-12DG/T200-31.5 | |
| FZN25-12DG/T630-25 | FZN25-12DG/T1250-25 | ||||
| 1 | Tensión nominal | kV | 12 | ||
| 2 | Frecuencia nominal | Hz | 50 | ||
| 3 | Corriente nominal | A | 630 | 1250 | 200 |
| 4 | Corriente nominal de resistencia a corto plazo | kA | 25 | ||
| 5 | Corriente máxima nominal soportada | kA | 63 | ||
| 6 | Corriente de cortocircuito nominal | EL | 63 | 80 | |
| 7 | Corriente nominal de ruptura de carga activa | A | 1250 | 1250 | |
| 8 | Corriente de ruptura nominal en bucle cerrado | A | 1250 | 1250 | |
| 9 | Transformador de carga de ruptura | kVA | 2000 | ||
| 10 | corriente de falla a tierra | A | 20 | ||
| 11 | Corriente de carga de línea y cable en condiciones de falla a tierra | A | 20 | ||
| 12 | Corriente nominal de ruptura de cortocircuito | kA |
| 31,5/50 (según el fusible) | |
| 13 | Corriente nominal/corriente de transferencia | A | 3150 | ||
| 14 | Tiempo dividido sólido | EM | 45 | ||
| 15 | Tensión de resistencia a la frecuencia industrial (1 min) | kV | Blanco, contraste, fractura por vacío: 42, fractura aislada entre: 48 | ||
| 16 | tensión de resistencia al impulso de rayo | kV | Blanco, contraste, fractura por vacío: 75. fractura aislada entre: 85 | ||
| 17 | Vida mecánica | Veces | >10000 | ||
Modelo de producto

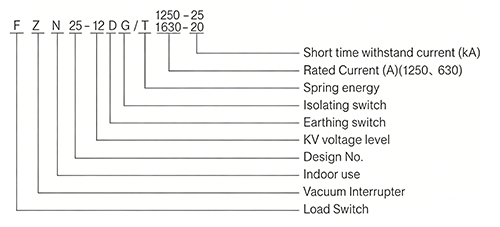

Interruptor de aislamiento de carga de vacío

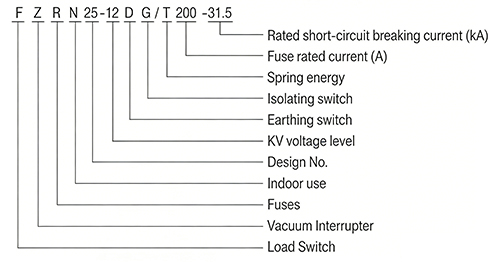

Interruptor de aislamiento de carga de vacío - combinaciones de fusibles

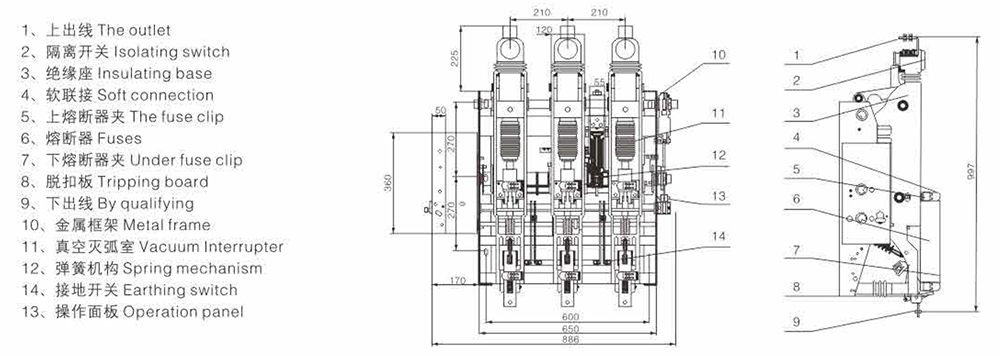

Dimensión
Funciones del producto
◆Conmutación de corriente de carga: Conecta y desconecta de forma segura las corrientes de carga en sistemas de CA trifásicos de 12 kV.
◆Protección de transformadores: Capaz de interrumpir la carga de transformadores de hasta 2000 kVA, protegiendo equipos críticos.
◆Gestión de corriente de falla: La sobrecorriente/corriente de transferencia nominal de 3150 A garantiza una coordinación confiable con los fusibles para la protección contra cortocircuitos.
◆Protección contra fallas a tierra: Maneja corrientes de falla a tierra de hasta 20 A, incluidas las corrientes de carga de línea y cable en condiciones de falla a tierra.
◆Funcionamiento a alta velocidad: Más de 10.000 ciclos de vida mecánicos garantizan una fiabilidad operativa a largo plazo.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de distribución de energía eléctrica en interiores de corriente alterna trifásica de 12 kV y 50 Hz.
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -25 ℃ a +40 ℃.
◇Altitud de instalación: Diseñado para su instalación a altitudes de hasta 1000 metros.
◇Tolerancia a la humedad: Adecuado para entornos con una humedad media diaria ≤95% y una humedad media mensual ≤90%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Requiere un entorno libre de gases corrosivos, sustancias inflamables y contaminación significativa.
Características destacadas del producto
◆Rigidez dieléctrica superior: El diseño de doble fractura con clasificaciones de vacío (42 kV/75 kV) y de aislamiento (48 kV/85 kV) garantiza un excelente aislamiento.
◆Durabilidad mecánica extendida: Más de 10 000 operaciones superan los estándares para una mayor vida útil y un menor mantenimiento.
◆Alta capacidad de corriente de falla: soporta una corriente de corta duración de 25 kA y una sobrecorriente de 3150 A para una protección robusta contra fallas.
◆Gestión integral de fallas: Clasificado para falla a tierra de 20 A y corriente de carga de 20 A en condiciones de falla a tierra.
◆Protección de grado industrial: Soporta aplicaciones exigentes, incluida la protección de transformadores de hasta 2000 kVA.
◆Integración de doble función: Combina la conmutación de carga y el aislamiento visual en una sola unidad, ahorrando espacio y garantizando una desconexión segura.
