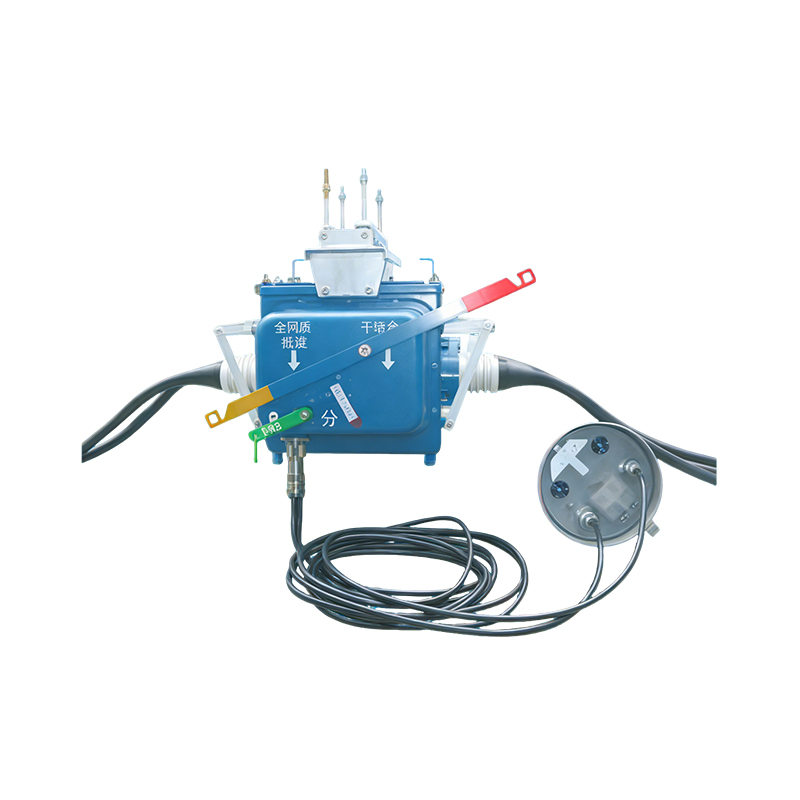

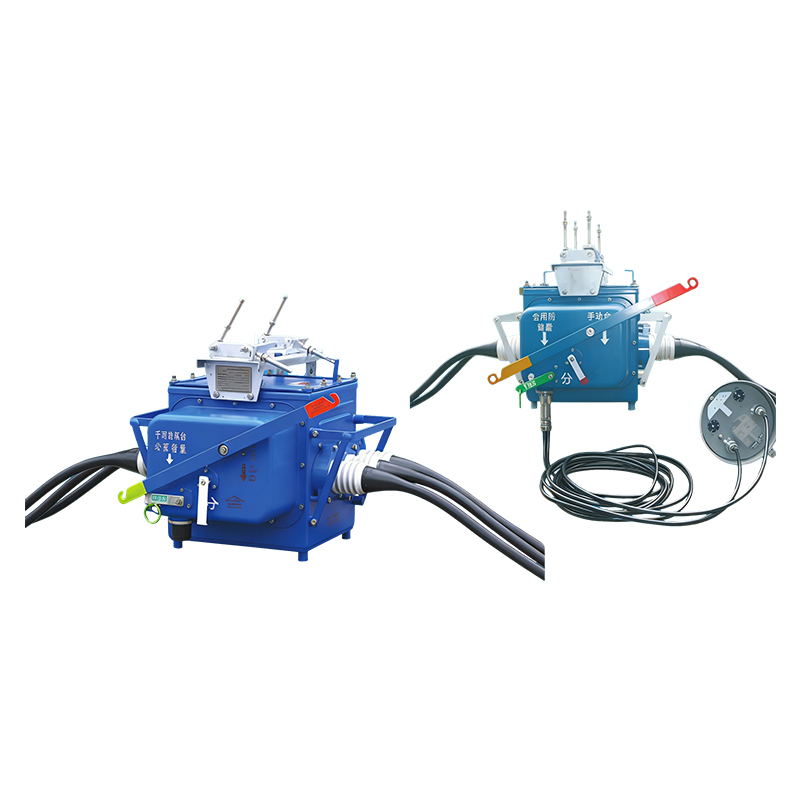

Interruptor de carga de vacío para límites exteriores serie FZW28Z-12
Especificaciones técnicas
| Artículo | Unidades | Parámetros | ||
| Tensión nominal | kV | 12 | ||
| Palanca de aislamiento nominal | Tensión de resistencia a frecuencia industrial de 1 minuto (interfase, a tierra, fractura) | kV | Seco | 42/48 |
| Húmedo | 34 | |||
| Tensión de resistencia al impulso de rayo (interfase, a tierra, fractura) | kV | 75/85 | ||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 630 | ||
| Corriente y duración nominales de resistencia a corto plazo | KA/4s | 12.5/16/20 | ||
| Corriente nominal de cierre en cortocircuito | EL | 31,5, 40, 50 | ||
| Vida mecánica | Veces | 10000 | ||
| Peso neto | kg | 210 | ||

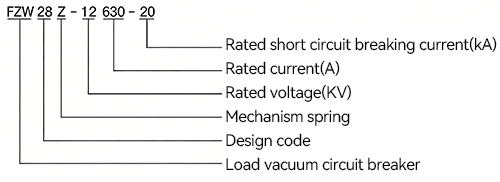

Modelo de producto

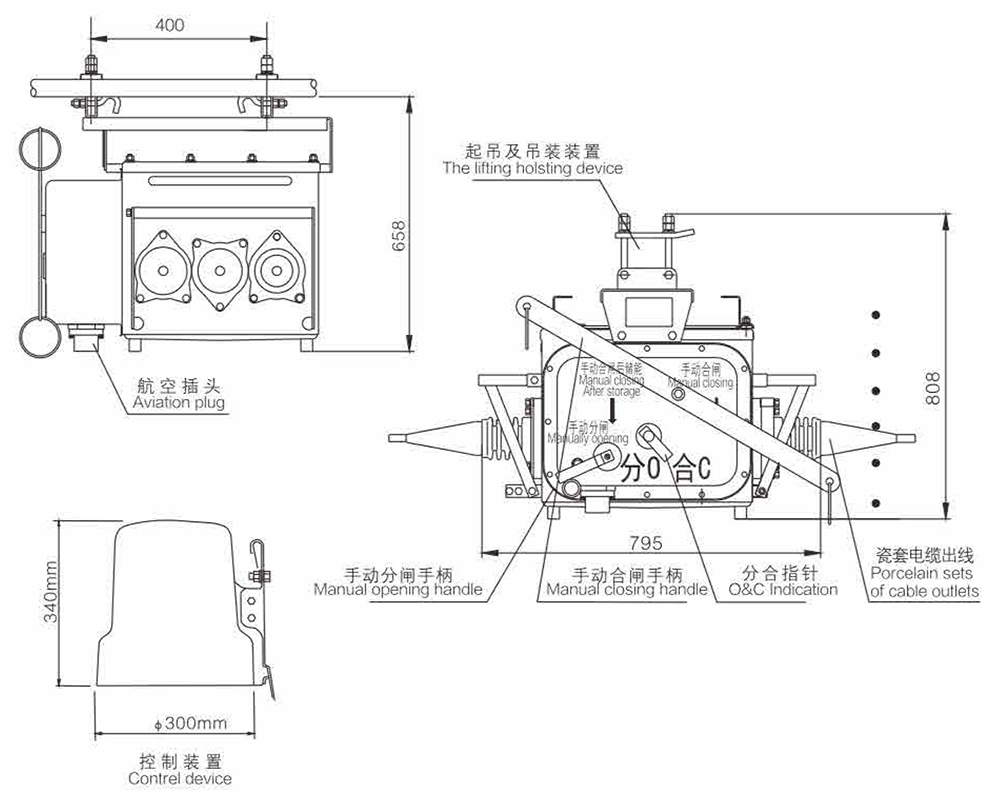

Dimensión
Funciones del producto
◆Conmutación de corriente de carga: Conecta y desconecta de forma segura las corrientes de carga en líneas de distribución aéreas de 10 kV.
◆Detección inteligente de fallos: Supervisa continuamente el estado de la línea para detectar anomalías y fallos.
◆Aislamiento automático de fallas: Elimina automáticamente las fallas a tierra monofásicas y aísla las fallas permanentes sin intervención manual.
◆Comunicación remota: Equipado con capacidades de comunicación para la integración con sistemas SCADA y monitoreo remoto.
◆Modos de funcionamiento duales: Admite tanto el funcionamiento manual in situ como el funcionamiento eléctrico remoto para un control flexible.
◆Protección de líneas de derivación: Ideal para conexiones en T y líneas de derivación de usuarios finales, garantizando una coordinación selectiva de fallas.
Entorno aplicable
◇Rango de temperatura extremo: Funcionamiento fiable de -40 ℃ a +40 ℃, apto para climas adversos.
◇Instalación a gran altitud: Diseñada para elevaciones de hasta 3000 metros sin reducción de potencia (altitudes mayores disponibles bajo petición).
◇Tolerancia a la humedad: Soporta una humedad media diaria y mensual ≤90%.
◇Resistencia al viento: Diseñado para soportar presiones atmosféricas de hasta 700 Pa (equivalente a una velocidad del viento de 34 m/s).
◇Múltiples sistemas de puesta a tierra del neutro: Compatible con la puesta a tierra del punto neutro, la puesta a tierra de la bobina de supresión de arco y la puesta a tierra de baja resistencia.
◇Instalación en exteriores: Su diseño con montaje en poste resiste la exposición directa al sol, la lluvia y el viento.
Características destacadas del producto
◆Aislamiento híbrido innovador: combina la extinción del arco por vacío con el aislamiento de gas SF6. El vacío interrumpe el arco, mientras que el SF6 proporciona aislamiento dieléctrico, optimizando el rendimiento y reduciendo el mantenimiento.
◆Realmente libre de mantenimiento: el aislamiento sellado de SF6 y el interruptor de vacío duradero garantizan intervalos de servicio prolongados, minimizando los costos durante su vida útil.
◆Autocuración inteligente: La detección avanzada de fallas elimina automáticamente las fallas a tierra monofásicas y aísla las fallas permanentes, lo que reduce las interrupciones y mejora los indicadores de confiabilidad.
◆Adaptabilidad extrema: Diseñado para instalaciones a gran altitud de hasta 3000 metros y temperaturas de hasta -40 ℃, ideal para climas montañosos y fríos.
◆Compatibilidad de puesta a tierra versátil: Funciona con todos los tipos comunes de puesta a tierra del neutro (sólida, bobina de supresión de arco, baja resistencia), lo que simplifica la especificación y el inventario.
