Interruptores extraíbles de baja tensión GCK

El centro de control de motores de la serie GCK es un conjunto modular de baja tensión para una gestión eficiente de motores y circuitos. Cuenta con una carcasa metálica compartimentada con zonas aisladas para barras colectoras horizontales y verticales, cables y equipos, lo que garantiza una mayor seguridad y fiabilidad. Cumple con las normas IEC, GB y NEMA, y ofrece una protección integral, incluyendo protección de entrada de tres etapas y diversas opciones de alimentación. Adecuado para sistemas de CA de 380 V/50 Hz, permite la integración de sistemas de automatización y garantiza un funcionamiento continuo, lo que lo convierte en la solución ideal para la distribución y el control de energía industrial.

Contáctanos

Parámetro del producto

Detalles del producto

Modelo de producto

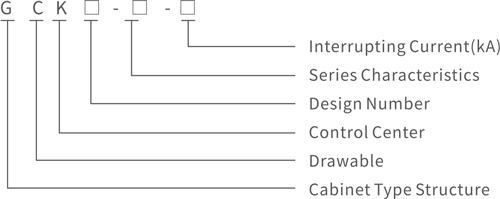

△Modelo de producto y su significado

1.GCK Interruptor extraíble de baja tensión.jpg

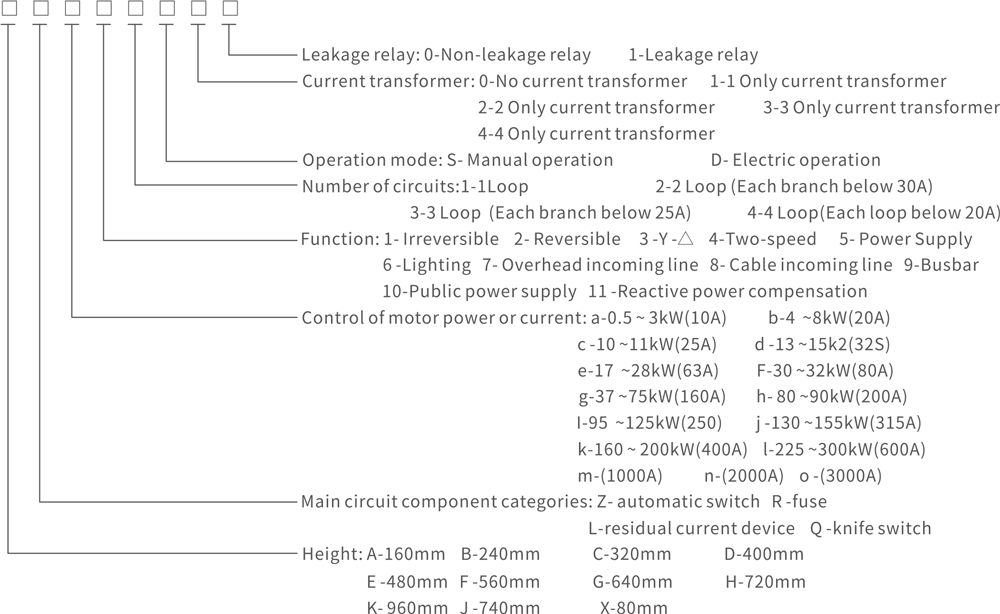

△Explicación del número de esquema para los circuitos primario y secundario de la unidad funcional en el centro de control de motores GCK.

2.GCK Interruptor extraíble de baja tensión.jpg

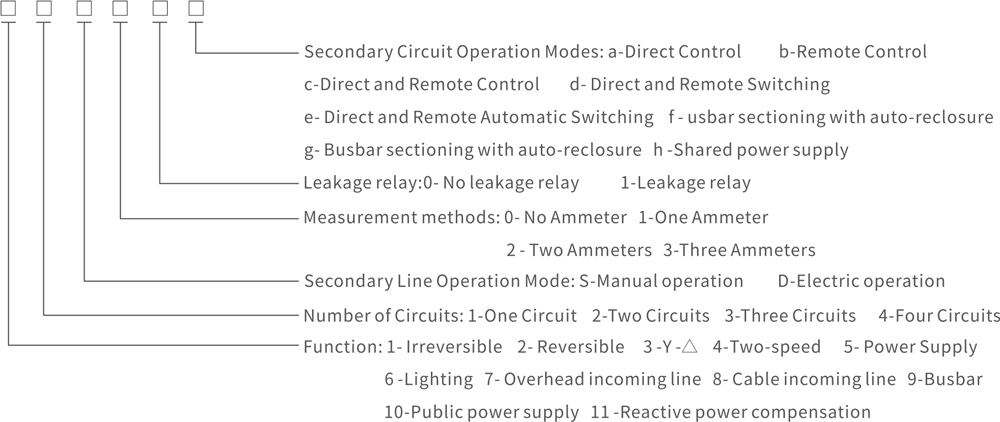

△Explicación del número de código del esquema del circuito secundario

3.GCK Interruptor extraíble de baja tensión.jpg

Funciones del producto

◆Proporciona control centralizado del motor y protección de circuitos mediante unidades funcionales modulares.

◆La unidad de entrada cuenta con protección de tres etapas (instantánea, retardo corto, sobrecarga), personalizable para una coordinación selectiva.

◆Ofrece configuración de barras colectoras horizontales segmentadas o no segmentadas con reconexión automática opcional para interruptores de acoplamiento de barras.

◆Los circuitos de control del motor incluyen protección contra cortocircuitos, sobrecargas, subtensión y fallos de fase.

◆Circuitos de alimentación equipados con protección instantánea y contra sobrecargas; protección contra fugas a tierra opcional disponible.

◆Admite la integración con controladores programables (PC) o microprocesadores para el control automatizado del sistema.

◆Incluye opciones de medición (amperímetros, medidores de energía activa/reactiva) para la monitorización de la energía.

Entorno aplicable

◇Diseñado para la distribución de energía de bajo voltaje y el control de motores en entornos industriales y comerciales.

◇Apto para circuitos de CA con una tensión nominal de 380 V y 50 Hz.

◇Ideal para alimentar y proteger cargas de motores, circuitos de alimentación y circuitos especializados como los de herramientas portátiles (por ejemplo, taladros, amoladoras) a través de circuitos de iluminación/aparatos con protección contra corriente residual.

◇Puede utilizarse como unidad de ejecución dentro de sistemas de control automatizados más grandes.

Características destacadas del producto

◆Alta seguridad y fiabilidad: El diseño de compartimentos aislados evita la propagación de fallos. La puesta a tierra de protección completa y el cumplimiento de las normas internacionales (IEC60439, GB/T 7251.12) garantizan la seguridad del personal y de los equipos.

◆Sistema de protección superior: Protección avanzada de tres etapas para las líneas de entrada y coordinación personalizable con los dispositivos posteriores. Los circuitos del motor incorporan contactores de CA silenciosos de bajo consumo con un retardo de liberación integrado (>0,3 s), lo que permite una restauración de la energía sin interrupciones en tan solo 0,3 s.

◆Configuración flexible y modular: El sistema de armarios interconectados permite combinaciones versátiles de unidades funcionales. Ofrece múltiples opciones de reconexión de barras colectoras e interruptores para satisfacer diversos requisitos de red y protección.

◆Preparado para la automatización: Equipado con interfaces para una fácil conexión a controladores programables o microprocesadores, lo que facilita la integración en redes inteligentes y la automatización industrial.

◆Supervisión integral: Los dispositivos de medición opcionales para los circuitos clave permiten una gestión eficaz de la energía y una supervisión del sistema.
