GKG-1250/16(6) Aparamenta de alta tensión de uso general para aplicaciones mineras

El cuadro de distribución de alta tensión para minería GKG-1250/10(6) es una solución de distribución versátil y totalmente integrada para sistemas de potencia de 3,6 a 12 kV y 50 Hz. Diseñado para subestaciones subterráneas y de superficie en minas, metros, parques eólicos y plantas industriales, realiza la recepción, distribución y control de potencia para motores de gran tamaño. Cumple con las estrictas normas de seguridad minera e incorpora un sistema integral de enclavamiento mecánico para garantizar la seguridad operativa, un diseño modular robusto y una capacidad de corriente mejorada de hasta 1250 A para satisfacer las crecientes demandas de alta capacidad.

Contáctanos

Parámetro del producto

Detalles del producto

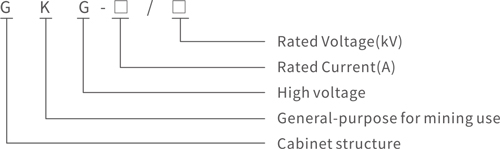

Modelo de producto

1.GKG-125016(6) Aparamenta de alta tensión de uso general para minería.jpg

Nota: Marca de seguridad minera (Número de marca de seguridad 630A: KAD230061; 1250A: KAD230061)

Marca de uso general para minería (Número de certificado: KA2022W1281-1/2)

Funciones del producto

◆Gestión de energía: Facilita la recepción, distribución y control de la energía eléctrica en sistemas de corriente alterna trifásicos.

◆Control del motor: Permite el arranque seguro y la protección de grandes motores de alta tensión.

◆Protección y monitorización del sistema: Proporciona funciones esenciales de control, protección y monitorización para subestaciones y redes de distribución.

◆Enclavamiento de seguridad: Incorpora múltiples enclavamientos mecánicos para evitar un funcionamiento incorrecto, incluyendo la prevención de rotura de carga, el enclavamiento del interruptor/disyuntor de puesta a tierra y la prevención del acceso al compartimento con tensión.

Entorno aplicable

Este cuadro de distribución está diseñado para entornos industriales exigentes bajo las siguientes condiciones:

◇Temperatura ambiente: entre -25°C y +40°C.

◇Altitud: Unidades estándar hasta 2000 m; versiones especiales para gran altitud disponibles hasta 5000 m.

◇Humedad: Humedad relativa máxima del 95% a 25°C.

◇Entorno: Los lugares de instalación deben estar libres de vibraciones excesivas, impactos y gases corrosivos que puedan dañar el aislamiento o los componentes metálicos.

Características destacadas del producto

◆Mayor seguridad y comodidad: Su diseño exclusivo permite accionar el interruptor de puesta a tierra y desplazar el carro de mano hasta la posición de prueba sin necesidad de abrir las puertas, manteniendo la protección contra la entrada de polvo y agua del armario (hasta IP54) y la seguridad del operario.

◆Construcción robusta y fiable: El cerramiento y las particiones están fabricados con acero recubierto de aluminio-zinc anticorrosión, formado mediante procesos multicapa para lograr una alta resistencia, precisión y durabilidad.

◆Rendimiento de alta capacidad: La corriente nominal se ha incrementado significativamente hasta 1250 A, con una capacidad de ruptura de hasta 31,5 kA, lo que satisface las necesidades de las aplicaciones industriales y mineras modernas de alta carga.

◆Diseño flexible y modular: Presenta una estructura compacta y modular con canales de alivio de presión independientes para cada compartimento. Los anchos estándar y personalizables, junto con los carros de mano intercambiables (para interruptor, transformador de potencial y medidor), ofrecen una excelente flexibilidad de configuración.

◆Funcionamiento avanzado: Utiliza un mecanismo de tornillo para un movimiento suave del carro de mano y puede actualizarse para un funcionamiento inteligente controlado a distancia desde una sala de control central.
