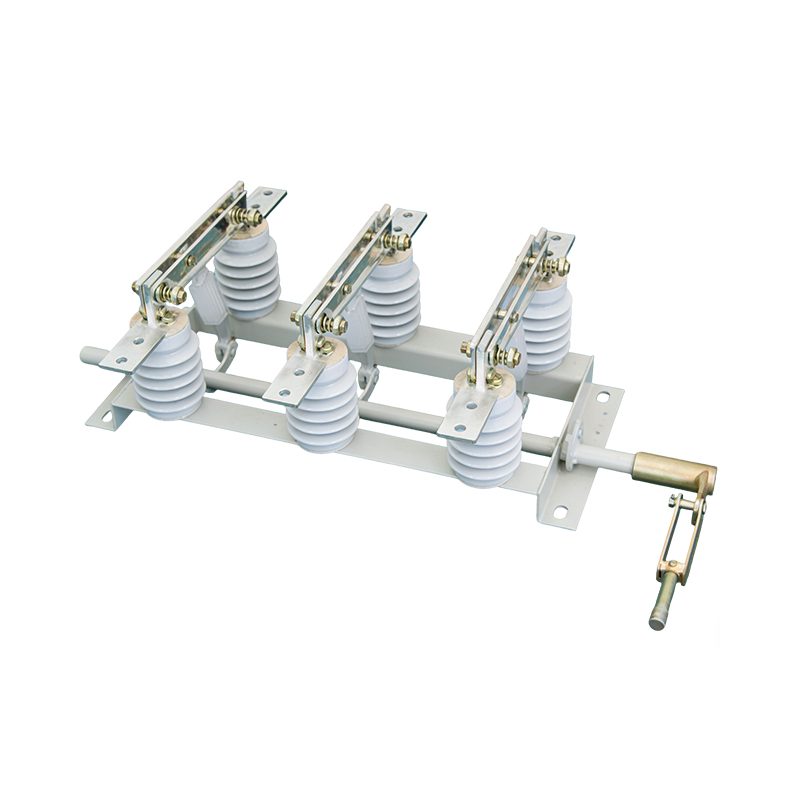

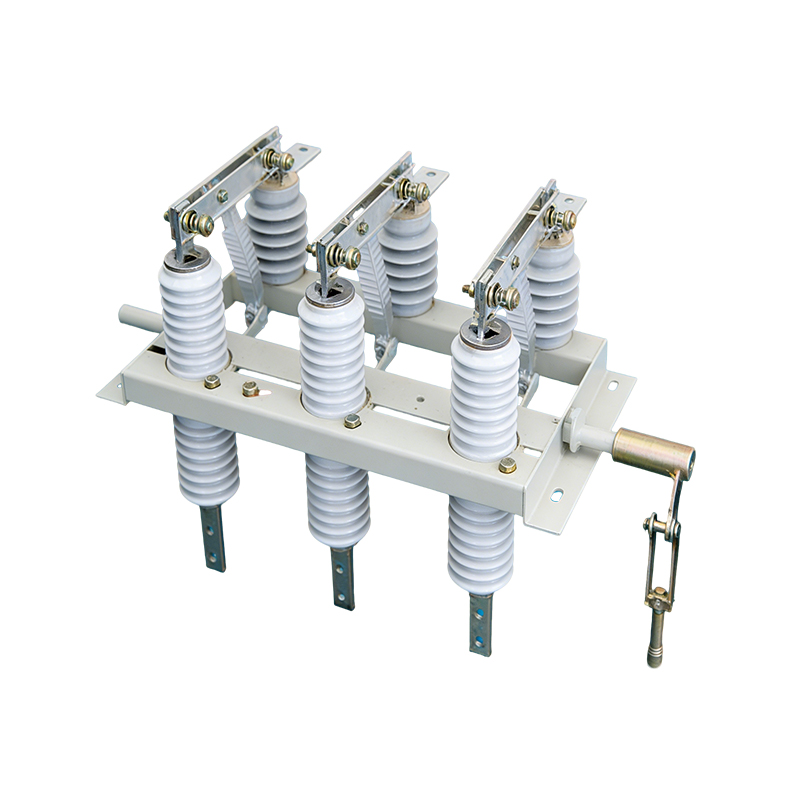

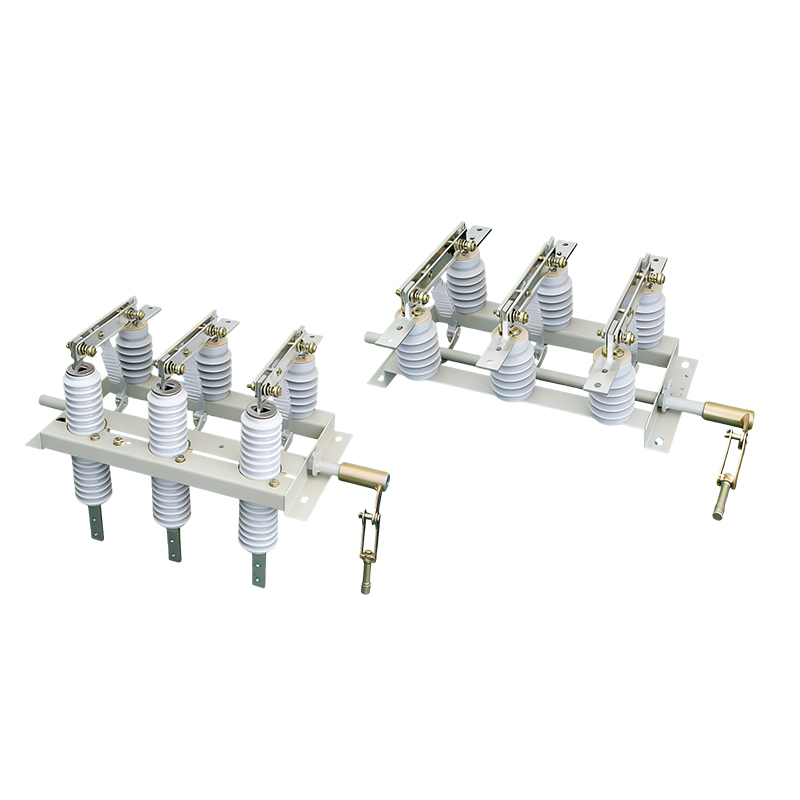

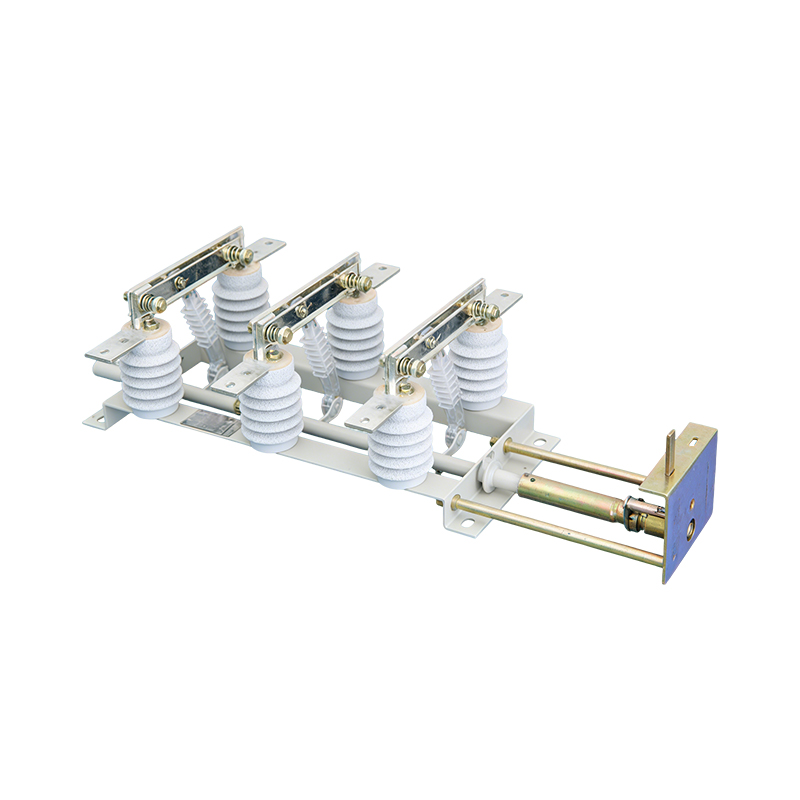

Interruptor de aislamiento de alta tensión para interiores serie GN19-12
Especificaciones técnicas
| Modelo | Tensión nominal (kV) | Corriente nominal (V) | Corriente de estabilidad térmica de 4 s (kV) | Corriente dinámica (KA) |
| GN19-10C/400-12.5 | 12 | 400 | 12.5 | 31.5 |
| GN19-10C/630-20 | 12 | 630 | 20 | 50 |
| GN19-10C/1000-31.5 | 12 | 1000 | 31.5 | 80 |
| GN19-10C/1250-40 | 12 | 1250 | 40 | 100 |

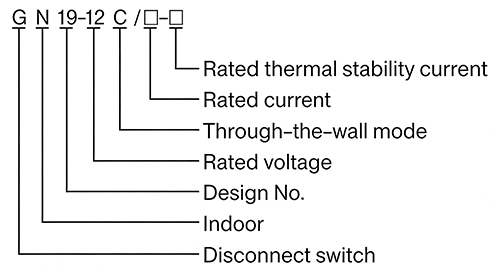

Modelo de producto

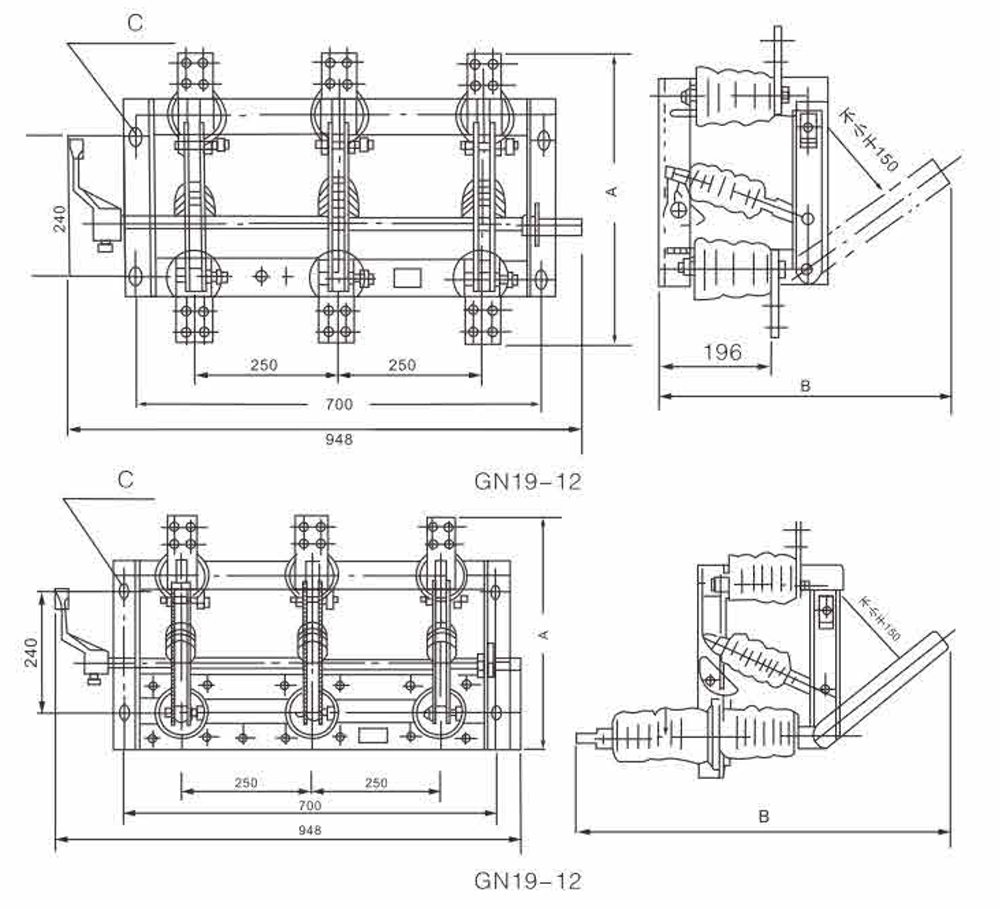

Dimensión
| Número de producto | A | B | do | Número de producto | A | B | do |
| GN19-12/400 | 450 | 436 | 4-14×24 | GN19-12/400 | 420 | 625 | 4-18×24 |
| GN19-12/630 | 490 | 436 | 4-14×24 | GN19-12/630 | 4460 | 625 | 4-18×24 |
| GN19-12/1000 | 510 | 530 | 4-18×28 | GN19-12/1000 | 505 | 745 | 4-18×28 |
| GN19-12/1250 | 510 | 530 | 4-18×28 | GN19-12/1250 | 505 | 745 | 4-18×28 |
Funciones del producto
◆Aislamiento visible del circuito: Proporciona una desconexión física clara para realizar trabajos de mantenimiento y reparación seguros en circuitos desenergizados.
◆Conmutación sin carga: Capaz de abrir y cerrar circuitos en condiciones sin carga, soportando la tensión nominal a través de los contactos abiertos.
◆Funcionamiento manual: Diseñado para un funcionamiento fiable con el mecanismo de accionamiento manual CS6-1, que garantiza un movimiento de contacto preciso y la confirmación visual de la posición.
◆Resistencia a la tensión: Mantiene la rigidez dieléctrica a través de los contactos abiertos para garantizar un aislamiento completo de los sistemas energizados.
◆Indicación de estado (opcional): Disponible con opción de pantalla electrificada para indicación visual del estado de la línea.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica en interiores de corriente alterna trifásica de 12 kV y 50 Hz.
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -25 ℃ a +40 ℃.
◇Altitud de instalación: Diseño estándar para elevaciones inferiores a 1000 metros (variante para gran altitud disponible).
◇Tolerancia a la humedad: Soporta una humedad media mensual ≤90% y una humedad media diaria ≤9%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de fuego, explosivos, corrosivos y vibraciones intensas (variante para la reducción de la contaminación disponible).
Características destacadas del producto
◆Variantes específicas para cada aplicación: Disponibles en múltiples configuraciones para la reducción de la contaminación en áreas industriales, para altitudes superiores a 1000 m y con pantalla electrificada para la seguridad visual.
◆Funcionamiento manual probado: Incorpora el mecanismo manual CS6-1, que garantiza un funcionamiento fiable y preciso con una clara indicación visual de la posición de contacto.
◆Aislamiento rentable: Proporciona una funcionalidad de desconexión esencial a un precio económico, ideal para proyectos con presupuestos ajustados sin comprometer la fiabilidad.
◆Diseño de mantenimiento sencillo: Su construcción simple permite una fácil inspección y mantenimiento de los contactos y mecanismos, lo que reduce el tiempo de inactividad y los costos de servicio.
◆Diseño compacto para interiores: Su diseño que optimiza el espacio facilita la instalación en compartimentos de aparamenta eléctrica con espacio reducido y en diseños de paneles existentes.
◆Amplia gama de aplicaciones: Ideal para diversas configuraciones interiores, incluidos paneles de distribución, subestaciones y centros industriales que requieren capacidad de desconexión visible.
