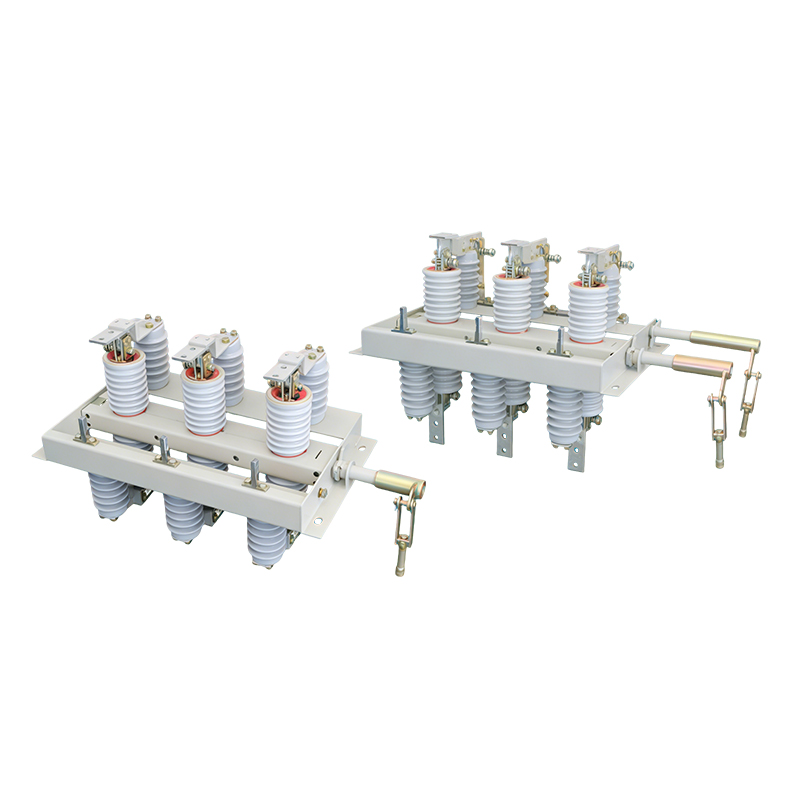

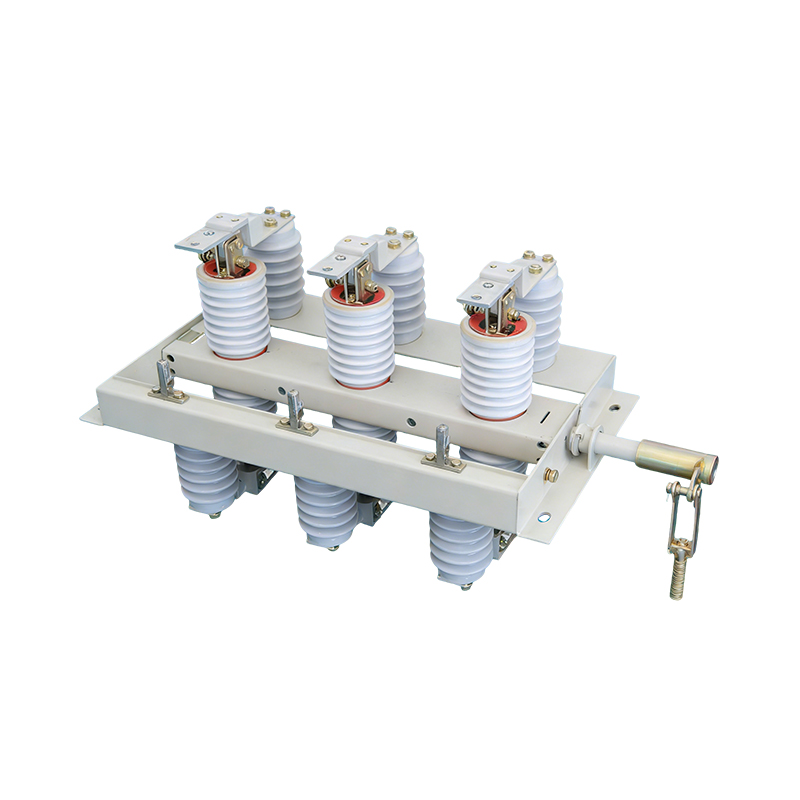

Interruptores rotativos de desconexión de alta tensión para interiores serie GN30-12
Especificaciones técnicas
| Artículo | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 | GN30-12/1250-31.5 | |
| GN30-12D/400-12.5 | GN30-12D/630-20 | GN30-12D/1000-31.5 | GN30-12D/1250-31.5 | ||
| Tensión nominal (kV) | 2 | ||||
| Corriente nominal (A) | 400 | 630 | 1000 | 1250 | |
| Corriente nominal de resistencia a corto plazo (kA) | 12.5 | 20 | 31.5 | ||
| Duración nominal del cortocircuito (s) | 4 | ||||
| Corriente máxima de resistencia nominal (kA) | 31.5 | 50 | 80 | ||
| Calificado como nivel insultante | Tensión de resistencia al impulso de rayo (kV) | Fase a fase/a tierra: 75, a través de contactos abiertos: 85 | |||
| 1 min. Tensión de resistencia al factor de potencia (kV) | Fase a fase/a tierra: 42, a través de contactos abiertos: 48 | ||||

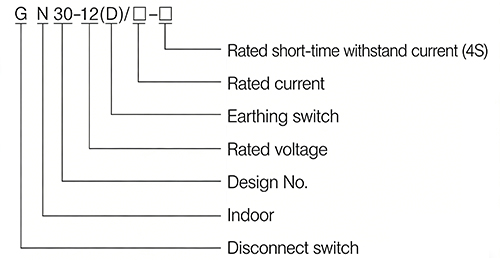

Modelo de producto

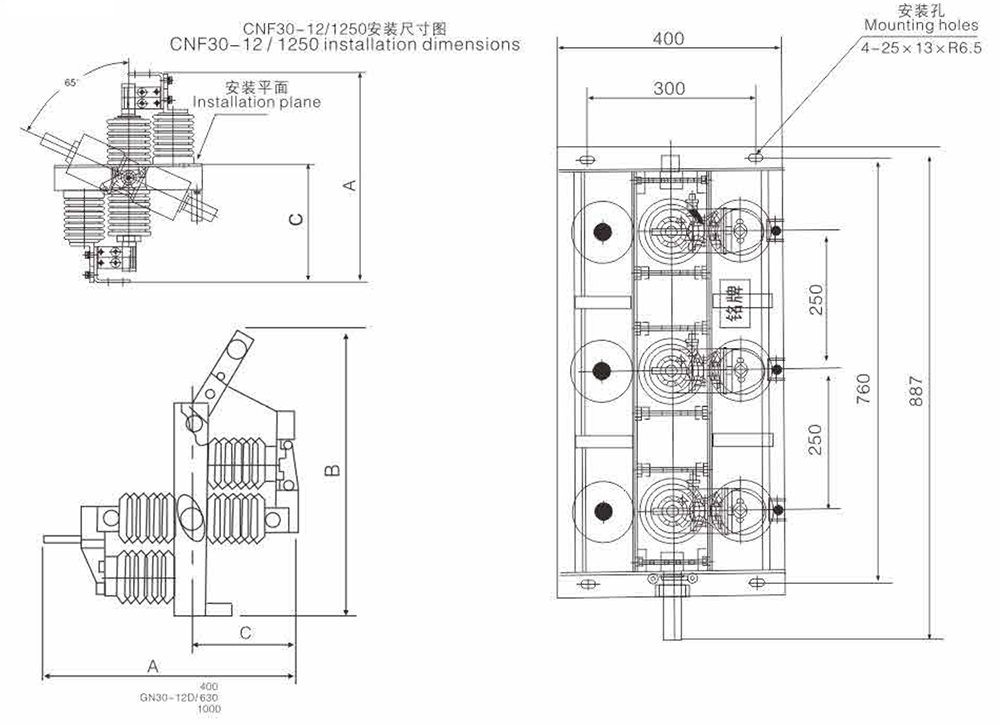

Dimensión
| GN30-12 | GN30-12D/1250 | |||||||||||||
| 400A 630A | 1000A | 1250A | 400A 630A | 1000A | 1250A | |||||||||
| A | do | A | do | A | do | A | B | do | A | B | do | A | B | do |
| ~560 | ~315 | ~580 | ~332 | ~580 | ~295 | ~550 | ~610 | ~240 | ~575 | ~615 | ~245 | ~580 | ~600 | ~295 |
Funciones del producto
◆Desconexión rotativa: Utiliza un contactor giratorio entre las plataformas aislantes superior e inferior para la conexión y desconexión de circuitos sin carga.
◆Aislamiento visible del circuito: Proporciona una desconexión física clara para un mantenimiento seguro en circuitos desenergizados.
◆Opción de puesta a tierra integrada (versión M): El modelo GN30-12M incorpora una cuchilla de puesta a tierra para una mayor seguridad en el mantenimiento.
◆Resistencia a la tensión: Mantiene la rigidez dieléctrica a través de los contactos abiertos, lo que garantiza un aislamiento completo de los sistemas con tensión.
◆Integración flexible: Puede instalarse dentro de armarios de distribución de alta tensión o utilizarse como dispositivo independiente.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica interior de CA de 10 kV, 50 Hz (y voltajes inferiores).
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -10 ℃ a +40 ℃.
◇Altitud de instalación: Diseñado para elevaciones de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media mensual ≤90% y una humedad media diaria ≤95%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de polvo intenso, sustancias químicas, explosivos y vibraciones severas recurrentes.
Características destacadas del producto
◆Diseño rotativo innovador: Incorpora un contactor rotativo único con plataformas aislantes dobles para un funcionamiento suave y una separación de contactos fiable, superando a los diseños tradicionales de cuchillas.
◆Diseño que ahorra espacio: El diseño vertical de doble plataforma reduce significativamente el espacio que ocupa, lo que resulta ideal para armarios de distribución con poco espacio.
◆Opción de puesta a tierra integrada (versión M): La cuchilla de puesta a tierra incorporada en la misma plataforma compacta elimina los interruptores de puesta a tierra separados, lo que simplifica el diseño del sistema.
◆Capacidad de aislamiento superior: La plataforma de doble aislante mejora la rigidez dieléctrica entre fases y a tierra, lo que garantiza un rendimiento fiable a la tensión nominal.
◆Rendimiento conforme a la norma GB1985: Cumple con todos los requisitos de la norma GB1985, lo que garantiza calidad y fiabilidad.
◆Opciones de instalación versátiles: Su diseño flexible permite la instalación dentro de armarios de distribución de alta tensión o como unidad independiente, adaptándose a diversos requisitos de aplicación.
