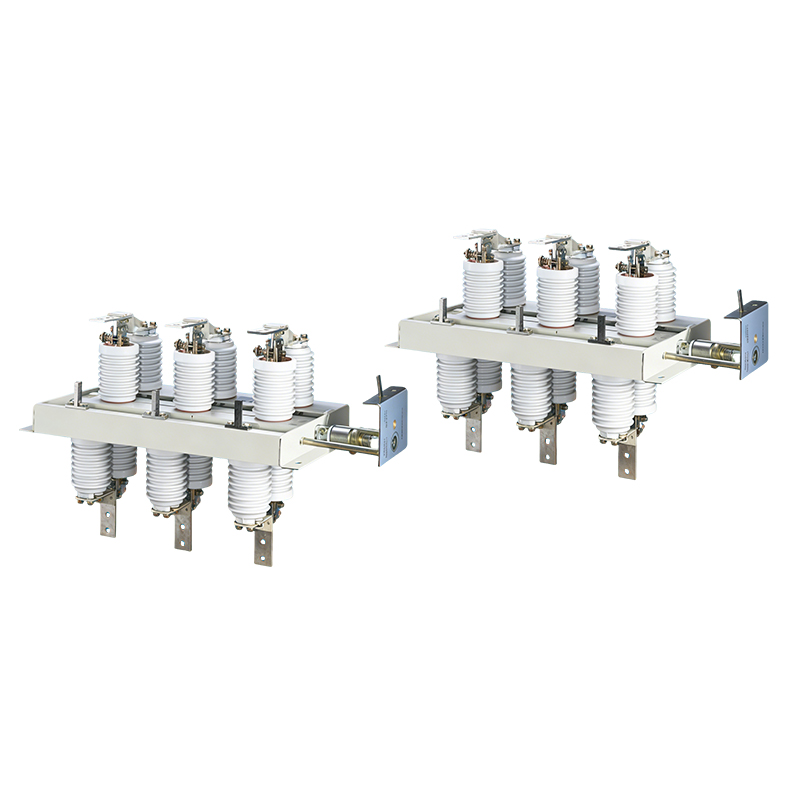

Interruptor de desconexión de alta tensión giratorio para interiores serie GN30-12M
Especificaciones técnicas
| Artículo | GN30-12M/400-12.5 | GN30-12M/630-20 | GN30-12M/1000-31.5 | GN30-12M/1250-31.5 | |
| GN30-12DM/400-12.5 | GN30-12DM/630-20 | GN30-12DM/1000-31.5 | GN30-12DM/1250-31.5 | ||
| Tensión nominal (kV) | 2 | ||||
| Corriente nominal (A) | 400 | 630 | 1000 | 1250 | |
| Corriente nominal de resistencia a corto plazo (kA) | 12.5 | 20 | 31.5 | ||
| Duración nominal del cortocircuito (S) | 4 | ||||
| Corriente máxima de resistencia nominal (kA) | 31.5 | 50 | 80 | ||
| Calificado como nivel insultante | Tensión de resistencia al impulso de rayo (kV) | Fase a fase/a tierra: 75, a través de contactos abiertos: 85 | |||
| 1 min. Tensión de resistencia al factor de potencia (kV) | Fase a fase/a tierra: 42, a través de contactos abiertos: 48 | ||||

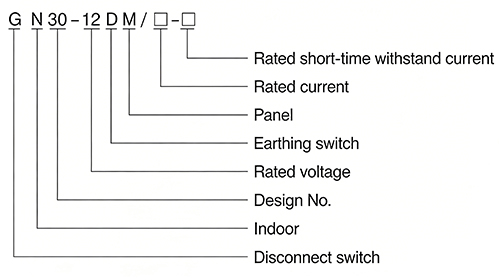

Modelo de producto

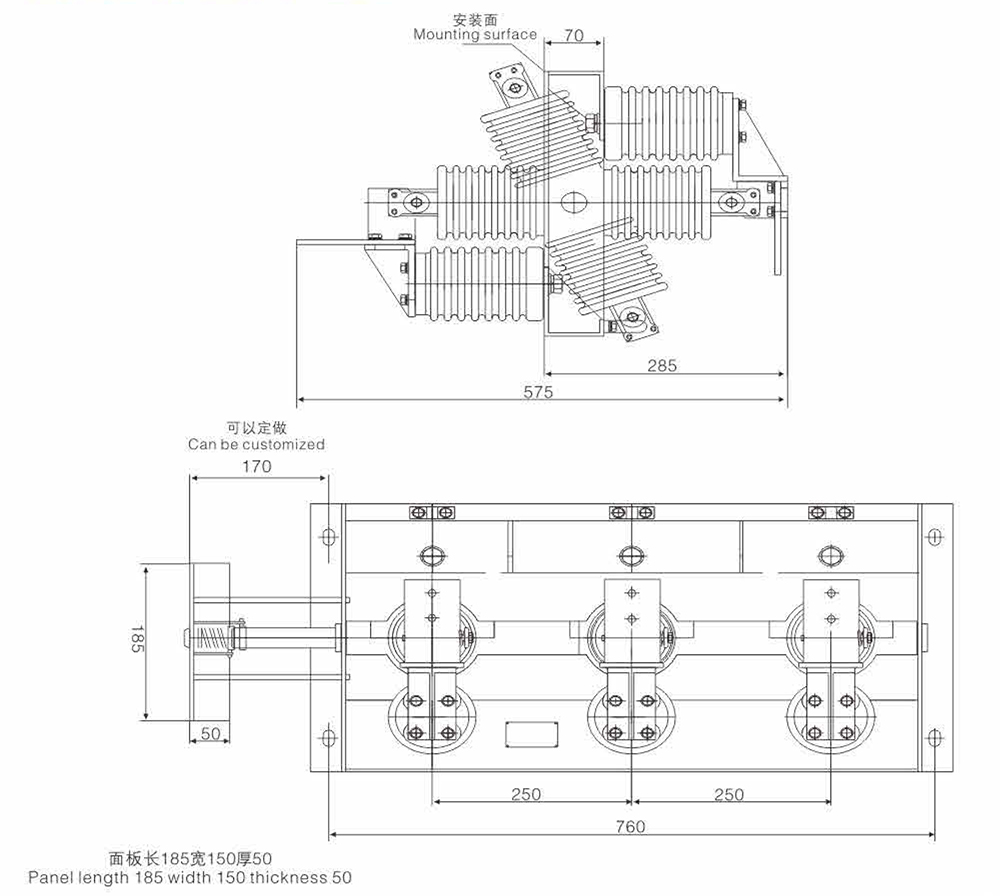

Dimensión
Funciones del producto
◆Desconexión rotativa: Utiliza un mecanismo de contactor giratorio entre las plataformas aislantes superior e inferior para abrir y cerrar circuitos en condiciones de vacío.
◆Aislamiento visible del circuito: Proporciona una desconexión física clara para realizar trabajos de mantenimiento y reparación seguros en circuitos desenergizados.
◆Cuchilla de conexión a tierra integrada: La forma de la cuchilla de conexión a tierra incorporada mejora la seguridad durante las operaciones de mantenimiento al proporcionar una conexión a tierra visible.
◆Resistencia a la tensión: Mantiene la rigidez dieléctrica a través de los contactos abiertos para garantizar un aislamiento completo de los sistemas energizados.
◆Integración flexible: Puede instalarse dentro de armarios de distribución de alta tensión o utilizarse como dispositivo de desconexión independiente.
Entorno aplicable
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -10 ℃ a +40 ℃.
◇Altitud de instalación: Diseñado para elevaciones de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media mensual ≤90% y una humedad media diaria ≤95%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de polvo intenso, sustancias químicas, explosivos y vibraciones severas recurrentes.
Características destacadas del producto
◆Diseño rotativo innovador: Incorpora un contactor rotativo único con plataformas aislantes dobles para un funcionamiento suave y una separación de contactos fiable, superando a los diseños tradicionales de cuchillas.
◆Cuchilla de puesta a tierra integrada: La cuchilla de puesta a tierra incorporada en la misma plataforma compacta elimina la necesidad de interruptores de puesta a tierra separados, lo que simplifica el diseño y mejora la seguridad del mantenimiento.
◆Diseño que ahorra espacio: El diseño vertical de doble plataforma reduce significativamente el espacio que ocupa, lo que resulta ideal para armarios de distribución con poco espacio.
◆Capacidad de aislamiento superior: La plataforma de doble aislante mejora la rigidez dieléctrica entre fases y a tierra, lo que garantiza un rendimiento fiable a la tensión nominal.
◆Opciones de instalación versátiles: Su diseño flexible permite la instalación dentro de armarios de distribución de alta tensión o como unidad independiente para diversas aplicaciones.
