Pantalla de CC de alta calidad para montaje en pared PZDW

El sistema de alimentación de CC mural PZDW es una solución integrada que ahorra espacio, diseñada para aplicaciones de alimentación de CC de baja capacidad. Presenta un diseño modular y compacto que incluye un armario de alimentación, un armario de baterías y un armario de señales opcional. Ideal para instalaciones eléctricas compactas, ofrece monitorización integral mediante un menú intuitivo en chino con pantalla LCD, gestión automatizada de baterías y múltiples opciones de protocolo de comunicación (RTU, CDT, MODBUS) para una integración perfecta en sistemas de automatización.

Contáctanos

Parámetro del producto

Detalles del producto

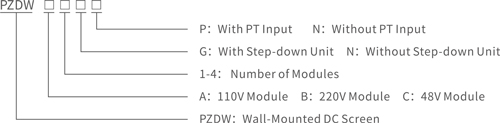

Modelo de producto

1.PZDW Pantalla de CC montada en la pared.jpg

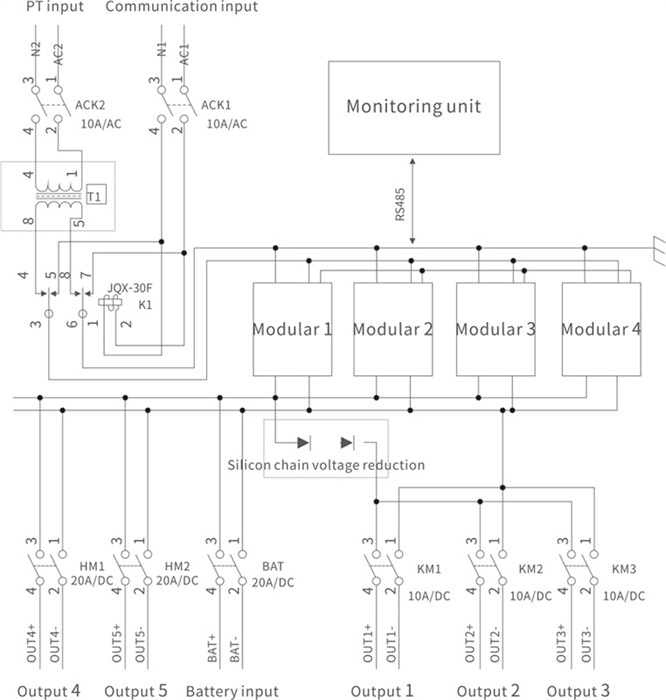

Diagrama esquemático eléctrico

2.PZDW Pantalla de CC montada en la pared.jpg

Funciones del producto

El sistema proporciona alimentación de CC estable y fiable para circuitos de control y protección. Sus funciones principales incluyen la monitorización continua de los parámetros del sistema (tensión, corriente, estado) con visualización en tiempo real en la pantalla LCD. Incorpora una gestión inteligente y automatizada de la batería para optimizar su vida útil y rendimiento. Un sistema de alarma con microprocesador integrado proporciona alertas inmediatas de fallos. Permite la monitorización remota y la integración mediante interfaces de comunicación RS232/RS485 estándar, compatibles con múltiples protocolos (RTU, CDT, MODBUS) para la conectividad con sistemas de automatización de estaciones o SCADA.

Entorno aplicable

El sistema PZDW está diseñado específicamente para pequeñas instalaciones de distribución eléctrica que requieren alimentación de CC compacta y fiable. Sus principales aplicaciones incluyen subestaciones de conmutación pequeñas, subestaciones de usuario compactas y sistemas de subestaciones de 10 kV de pequeño tamaño. Es ideal para entornos con espacio limitado o donde se prefiere un diseño de montaje en pared para facilitar la instalación y el acceso, ofreciendo una solución dedicada de respaldo de energía y control para operaciones críticas.

Características destacadas del producto

◆Diseño compacto e integrado: Cuenta con una estructura modular de montaje en pared (alimentación, batería, armarios de señal opcionales) que ahorra mucho espacio y permite un montaje flexible en función de las necesidades del usuario.

◆Monitorización fácil de usar: Equipado con una pantalla LCD que muestra un menú en chino para un funcionamiento intuitivo y un panel indicador LED, que proporciona una visibilidad clara de todos los estados y parámetros del sistema.

◆Inteligente y automatizado: La unidad de monitorización integrada gestiona automáticamente todos los parámetros críticos y ejecuta rutinas avanzadas de gestión de carga/descarga de la batería para garantizar la fiabilidad y el buen estado de la misma.

◆Conectividad sin fisuras: Ofrece sólidas capacidades de comunicación con puertos RS232/RS485 y admite tres protocolos estándar (RTU, CDT, MODBUS), lo que garantiza una fácil integración en diversas plataformas de automatización.

◆Instalación simplificada: Su diseño de montaje en pared y sus componentes preintegrados hacen que la instalación sea sencilla, reduciendo el tiempo y la complejidad del trabajo en obra.
