Transformador combinado ZGS□-12 de alta calidad

El transformador combinado ZGS□-12 es un transformador compacto de estilo americano, totalmente sellado, diseñado para redes de distribución de cable. Al integrar equipos de control, protección y distribución de alta tensión, ofrece una alimentación flexible tanto en anillo como en terminales. Gracias a sus transformadores de bajas pérdidas y fusibles secos enchufables, se adapta a diversas necesidades de alimentadores de baja tensión. Su diseño compacto y totalmente aislado garantiza la seguridad y la fiabilidad en redes eléctricas urbanas y rurales.

Contáctanos

Parámetro del producto

Detalles del producto

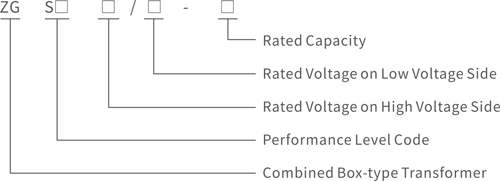

Modelo de producto

1.ZGS□-12 Transformador combinado.jpg

Parámetros de rendimiento de los transformadores

△Parámetros de rendimiento de los transformadores sumergidos en aceite de las series S11, S13 y S20 de las subestaciones prefabricadas de 10 kV

Número de serie	Capacidad nominal (kVA)	Tensión nominal - Alta tensión (kV)	Tensión nominal - Baja tensión (kV)	Rango de pulsación (%)	Símbolo de grupo vectorial	Corriente sin carga (%)-S9	Corriente en vacío (%) - S10/S11	Pérdida (W) - Sin carga - S10
1	30	6 6.3 10	0,4 (0,69)	±5 (±2×2,5)	Sí0 Din11	2.2	2.0
2	50					2.0	1.8
3	63					1.9	1.5
4	80					1.7	1.2
5	100					1.6	1.1
6	125					1.5	1.0	340
7	160					1.4	1.0	400
8	200					1.4	0,8	480
9	250					1.2	0,8	560
10	315					1.1	0,7	670
11	400					1.0	0,7	800
12	500					1.0	0,6	960
13	630					0,9	0,6	1200
14	800					0,8	0,6	1400
15	1000					0,7	0,5	1700
16	1250					0,6	0,5	1950
17	1600					0,6	0,5	2400

Número de serie	Pérdida (W) - Sin carga - S10	Pérdida (W) - Sin carga - S11	Pérdida (W)-carga-S9	Pérdida (W)-carga-S10/S11	Voltaje de resistencia (%)	Ruido (dB)	Aumento de temperatura
1	130		600		4	5.5	Temperatura del aceite superior 60° bobina 65°
2	170		870
3	200		1040
4	250		1250
5	290		1500
6	270		1800
7	310		2200
8	375		2600
9	455	400	3050	3000
10	540	475	3650	3600
11	650	570	4300	4200
12	775	680	5100	5000
13	920	800	6200	6000	4.5
14	1120	980	7500	7400
15	1320	1150	10300	9860
16	1560	1360	12800	12000
17	1880	1640	14500	14000

Nota:

Según los requisitos del cliente, el rango de tomas de alta tensión del transformador se puede diseñar como ±2×2,5%.

Según los requisitos del cliente, la tensión baja del transformador puede diseñarse en 0,69 kV.

△Parámetros de rendimiento del interruptor de carga

Corriente nominal (A)	Tensión nominal (kV)	Tensión de resistencia al impulso (kV)	Tensión de resistencia a frecuencia industrial (1 min. kV)	Corriente nominal de resistencia a corto plazo (kA/s)	Corriente de cortocircuito (kA)	Corriente máxima de resistencia a corrientes de corta duración (kA)	Número de operaciones de carga	Número de operaciones mecánicas
315	12	75	42	12,5/2	31.5	31.5	100	2000
630	12	75	42	16/4	40	40	100	3000

Dimensiones

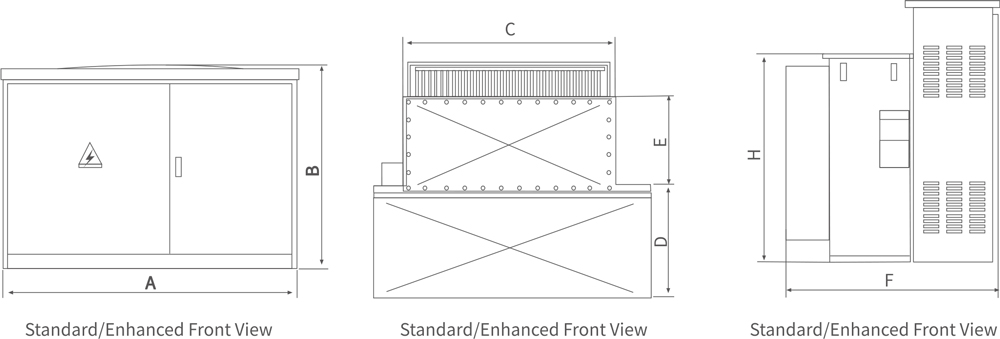

△ZGS□ Dimensiones estándar

Tipo estándar	Capacidad kVA	A	B	do	D	Y	F	H
	100-250	1900	1650	1250	650/800	600	1410/1560	1450
	315	1900	1650	1350	650/800	650	1460/1610	1450
	400-500	1900	1750	1450	650/800	650	1490/1640	1550
	630	1900	1750	1550	650/800	700	1580/1730	1550
	800	1900	1850	1550	650/800	700	1640/1790	1650
	1000	1900	1850	1650	650/800	700	1640/1790	1650

2.ZGS□-12 Transformador combinado.jpg

△ZGS□ Dimensiones de tipo mejoradas

Tipo estándar	Capacidad kVA	A	B	do	D	Y	F	H
	100-250	2400	1650	1250	800	600	1560	1450
	315	2400	1650	1350	800	650	1610	1450
	400-500	2400	1750	1450	800	650	1640	1550
	630	2400	1750	1550	800	700	1730	1550
	800	2400	1850	1550	800	700	1790	1650
	1000	2400	1850	1650	800	700	1790	1650

3.ZGS□-12 Transformador combinado.jpg

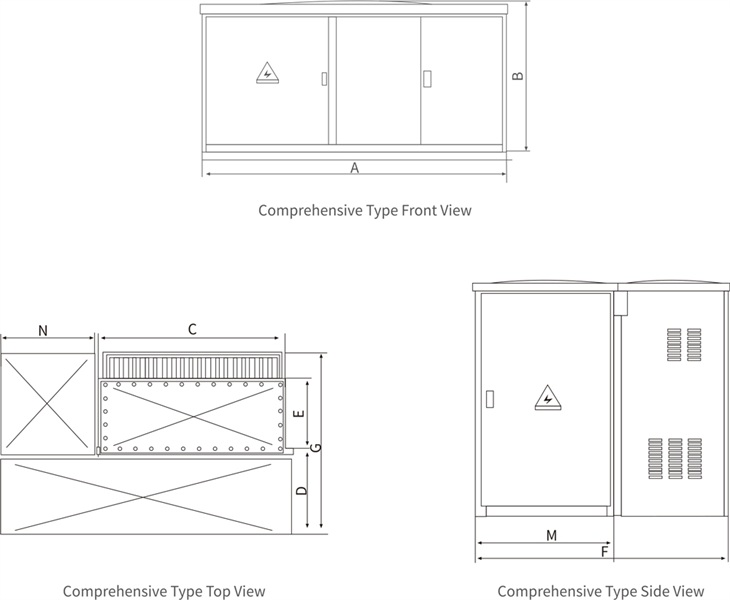

△ZGS□ Dimensiones de tipo mejoradas

Tipo estándar	Capacidad kVA	A	B	do	D	Y	F	GRAMO	METRO	H
	100-250	2400	1750	1250	800	600	1750	1560	950	550
	315	2400	1750	1350	800	650	1750	1610	950	550
	400-500	2400	1850	1450	800	650	1750	1640	950	550
	630	2400	1850	1550	800	650	1750	1720	950	550
	800	2400	1950	1650	800	650	1750	1790	950	550
	1000	2400	1950	1650	800	700	1750	1840	950	550

Funciones del producto

◆Integra equipos de control, protección, subestación y distribución de alta tensión.

◆Proporciona una fuente de alimentación flexible en modos de alimentación en anillo, terminal o dual.

◆Se adapta a diversos requisitos de alimentadores de baja tensión gracias a su carcasa personalizable.

◆Ofrece protección contra sobrecarga del transformador mediante fusibles de alta tensión alojados en aceite.

◆Permite la conexión en caliente de codos de cable de 200 A con funcionamiento bajo carga.

Entorno aplicable

◇Temperatura ambiente: -30℃ a +40℃.

◇Altitud: ≤1000 metros.

◇Humedad: Humedad relativa diaria promedio ≤95%.

◇Lugar de instalación: Contaminación mínima, ausencia de gases corrosivos/inflamables, vibraciones intensas o inclinaciones superiores a 3°.

◇Otros: Resiste velocidades de viento y condiciones sísmicas específicas.

Características destacadas del producto

◆Compacto y ahorra espacio: Su volumen es aproximadamente de 1/3 a 1/2 del de los transformadores similares de estilo europeo.

◆Totalmente sellado y seguro: La estructura totalmente aislada no requiere distancia de aislamiento, lo que garantiza la seguridad del personal.

◆Alta fiabilidad: Excelente rendimiento del transformador con bajas pérdidas, ruido y una fuerte resistencia a sobrecargas y cortocircuitos.

◆Configuración flexible: Disponible en tipos de carcasa estándar, mejorada o completa para una selección rentable.

◆Diseño adaptable a la red eléctrica: Incorpora fusibles secos enchufables diseñados a medida para los requisitos de la red eléctrica china.
