VVP-12/1250-31.5A
| DATOS TÉCNICOS PRINCIPALES | ||
| 1 | Tensión nominal | 12 kV |
| 2 | Corriente nominal | 1250A |
| 3 | Frecuencia nominal | 50 Hz |
| 4 | Corriente nominal de ruptura de cortocircuito | 31,5kA |
| 5 | Operaciones de interrupción de corriente por cortocircuito | 30 veces |
| 6 | Corriente nominal de cortocircuito | 80 kA |
| 7 | Corriente máxima nominal soportada | 80 kA |
| 8 | Corriente nominal de resistencia a corto plazo (4 s) | 31,5kA |
| 9 | Corriente de ruptura nominal de un banco de condensadores individuales | 630A |
| 10 | Corriente de ruptura nominal de condensadores en configuración espalda con espalda | 400A |
| 11 | Tensión de resistencia a la frecuencia industrial durante un corto período de tiempo (1 min) | 42 kV |
| 12 | Tensión máxima de resistencia al impulso de rayo | 75 kV |
| 13 | Resistencia del circuito a fuerza de contacto nominal | ≤25μΩ |
| 14 | Vida mecánica | 30.000 veces |
| 15 | Fuerza de cierre de contacto debida al fuelle y a la atmósfera | 120±50N |
| 16 | Contrafuerza en la carrera de contacto nominal | 180±50N |
| 17 | erosión del límite de contacto | 3 mm |
| 18 | Duración | 20 años |
| 19 | Descarga parcial | ≤IPC |
| 20 | Secuencia operativa nominal | O-0,3s-CO-180s-CO |
| DATOS MECÁNICOS DE LOS INTERRUPTORES DE CIRCUITO EQUIPADOS CON INTERRUPTORES | ||
| 1 | accidente cerebrovascular de contacto calificado | 9+1 mm |
| 2 | Trazo de conexión de contacto | 4±1 mm |
| 3 | Velocidad de apertura media | 1,1 ± 0,2 m/s |
| 4 | Velocidad de cierre promedio | 0,6±0,2 m/s |
| 5 | Presión nominal de funcionamiento del contacto | 3100+200N |
| 6 | Duración del rebote del cierre del contacto | ≤2 ms |
| 7 | Por simultaneidad de cierre y apertura de contacto | ≤1 ms |
| 8 | Máximo. Sobrecarrera | ≤2 mm |

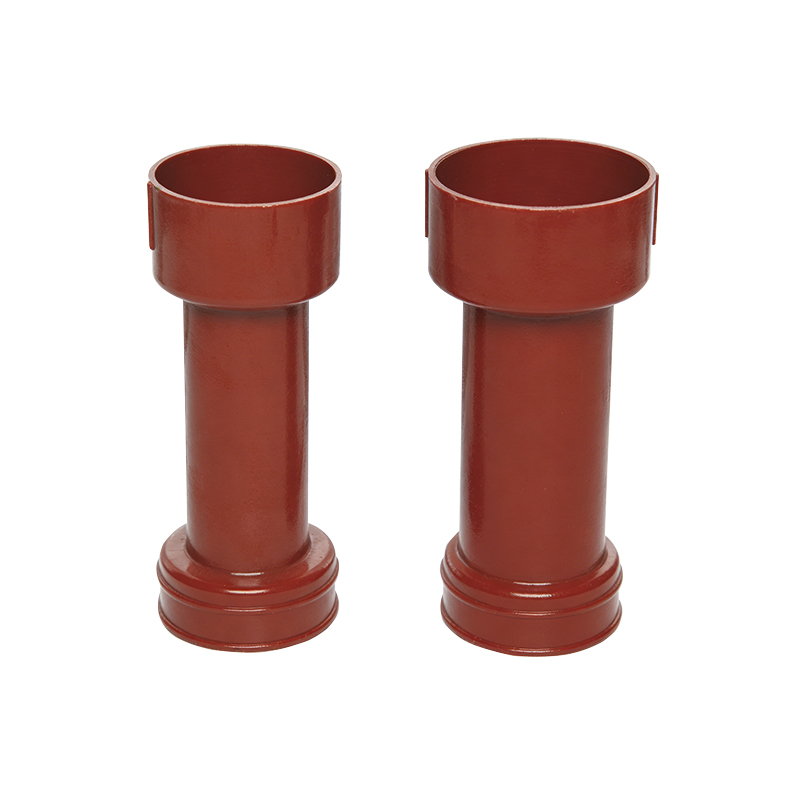

Manga de contacto para el brazo

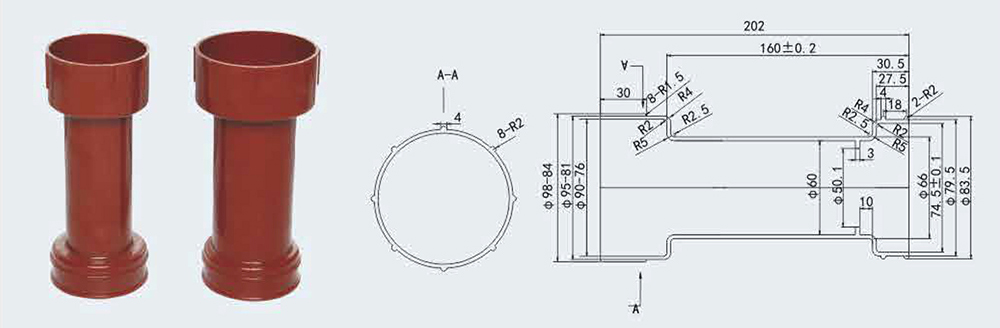

Brazo de contacto 630, 1250A

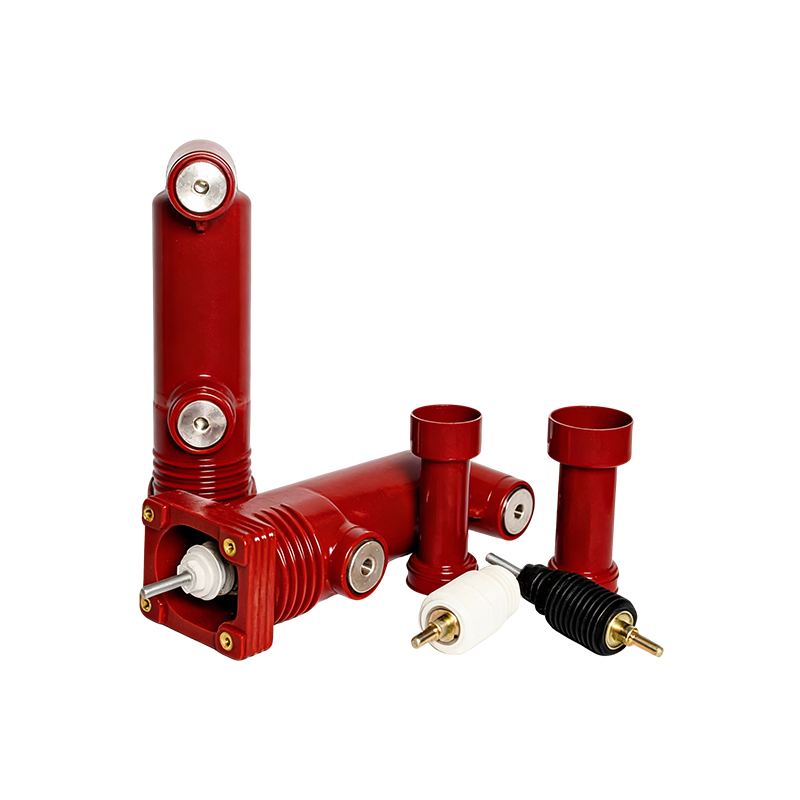

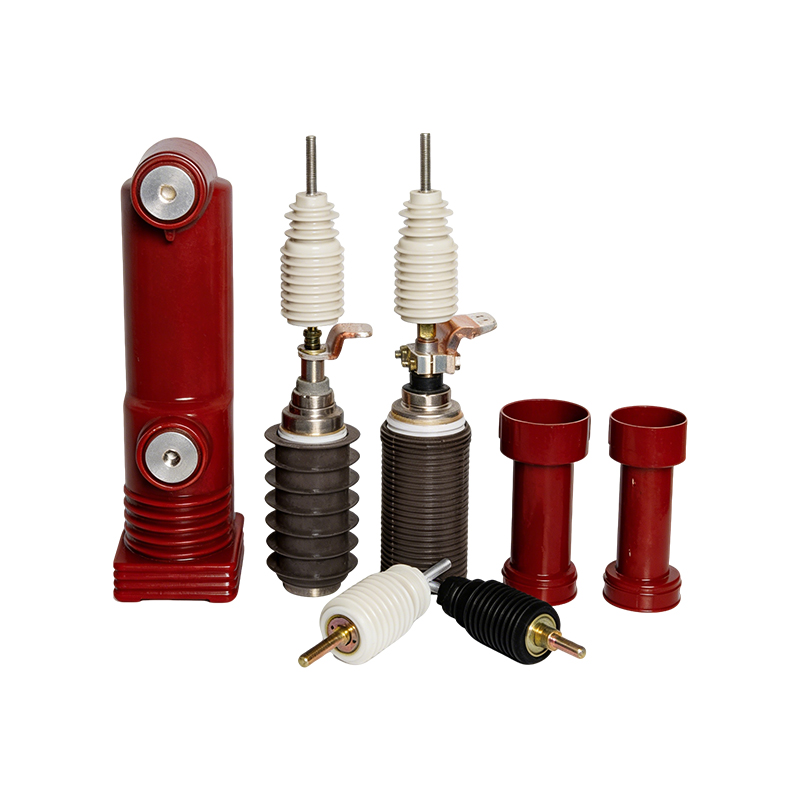

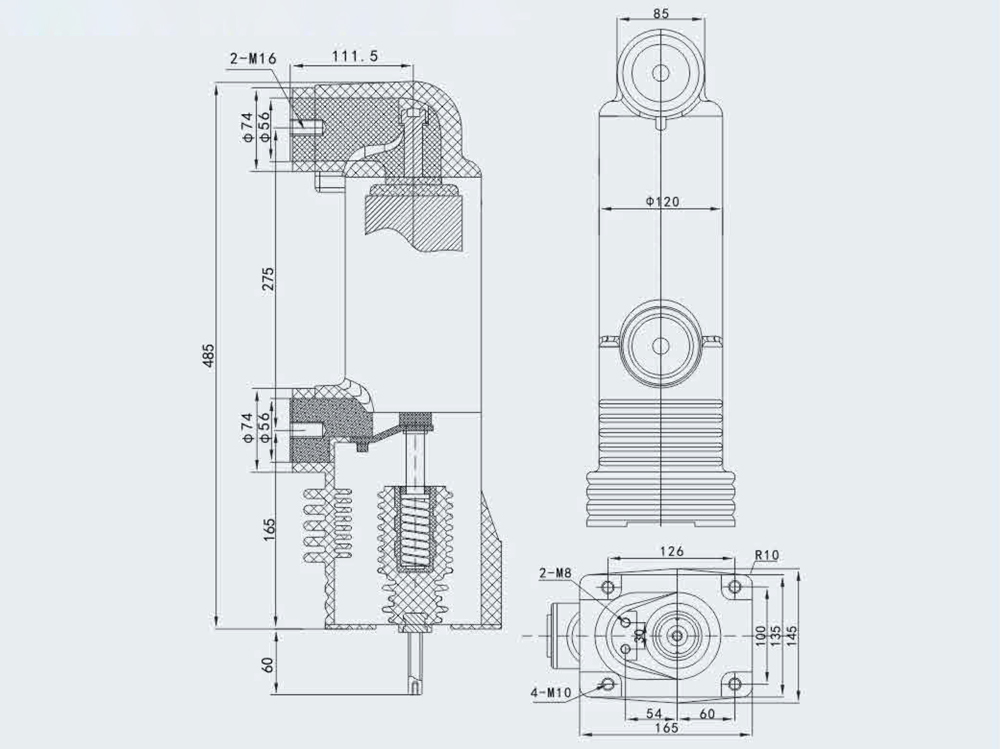

VVP-12, 1250-31.5A — Especificaciones compatibles: 630-25, 1250-25, 1250-31.5A

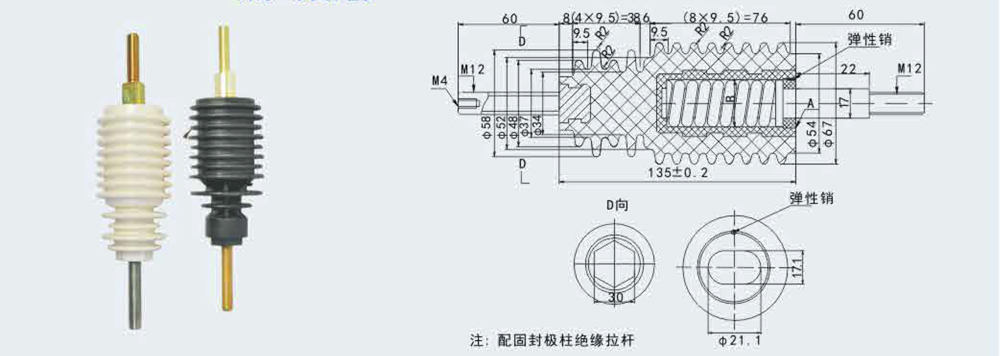

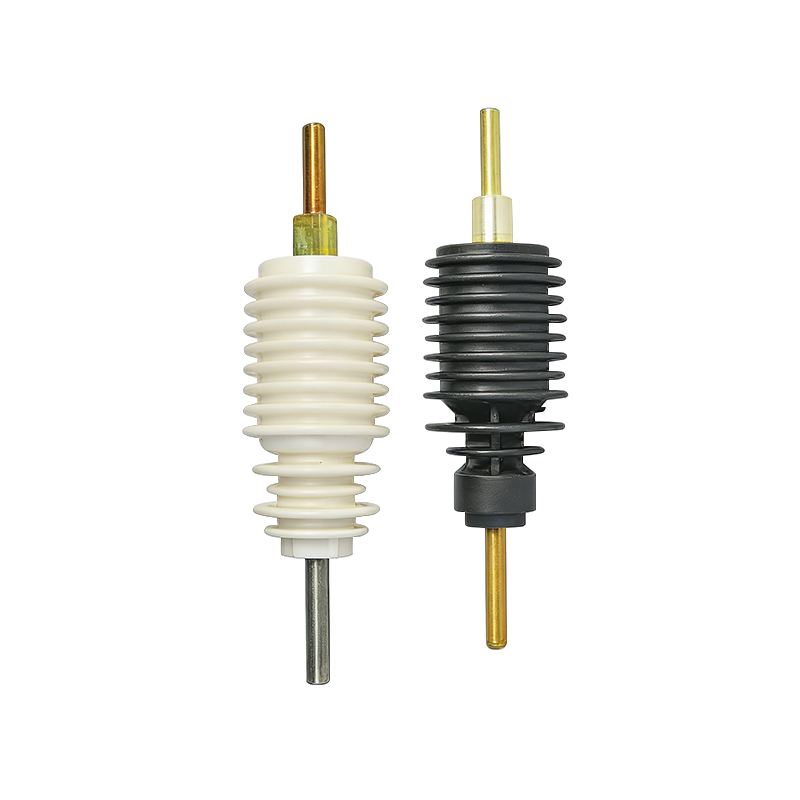

Manguitos de contacto sellados para brazos 1250, 31.5, 630, 25
Componentes aislantes VS1

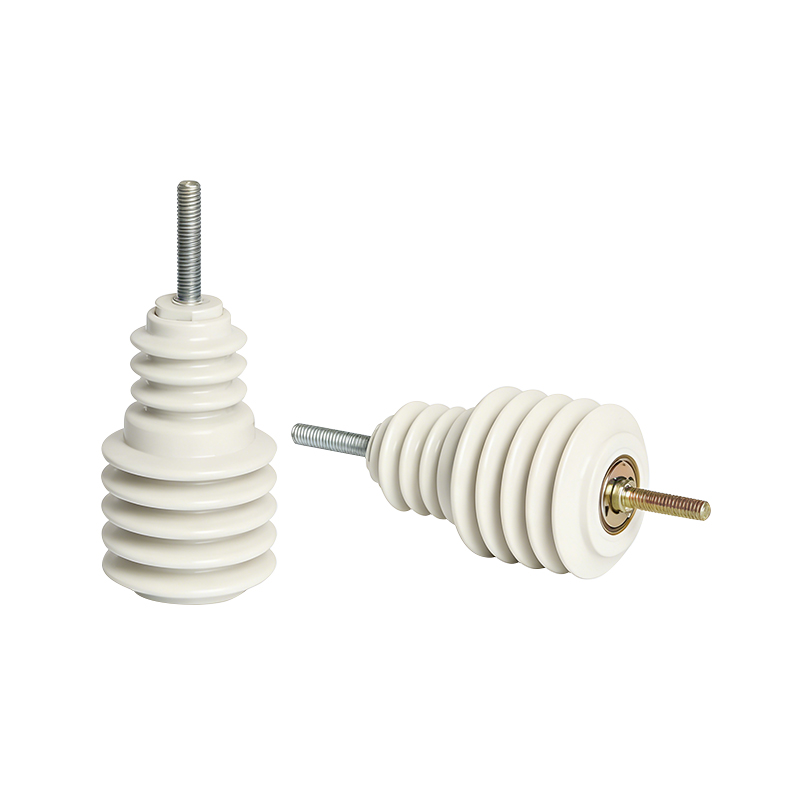

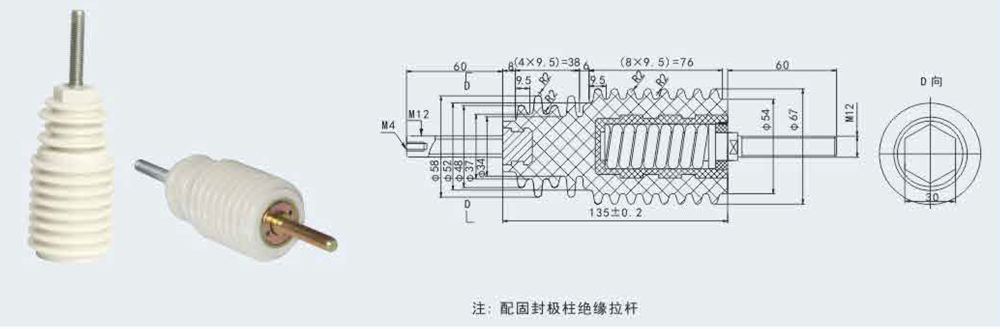

Varilla de tracción aislante VS1
Varilla de tracción aislante VS1

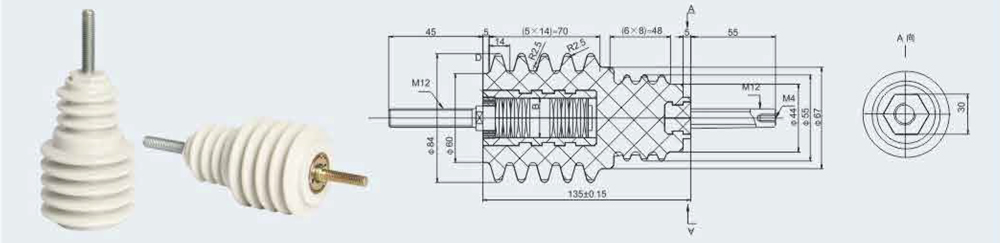

Varilla de tracción aislada VS1

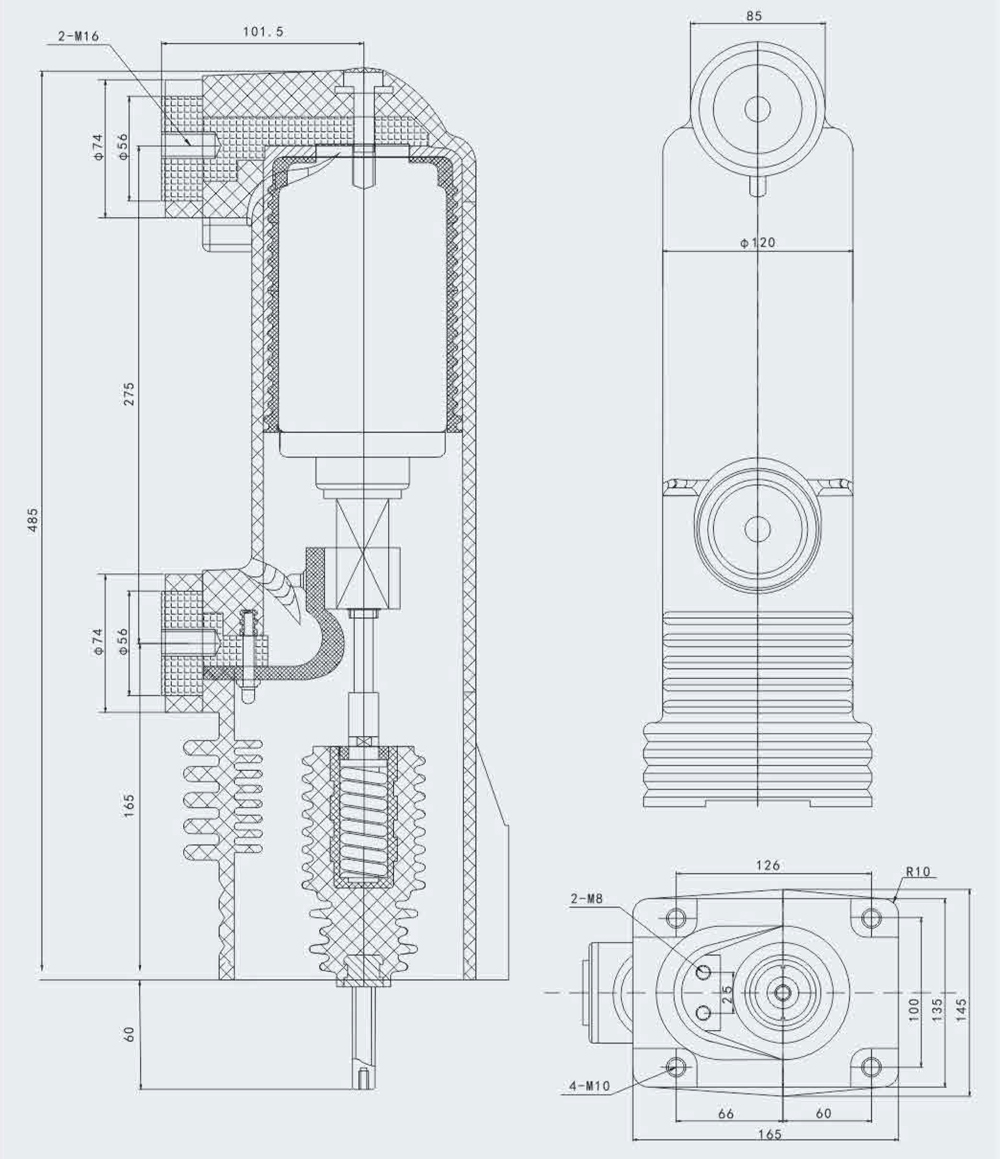

VPP-12 — Especificaciones compatibles: 630-25, 1250-31.5A

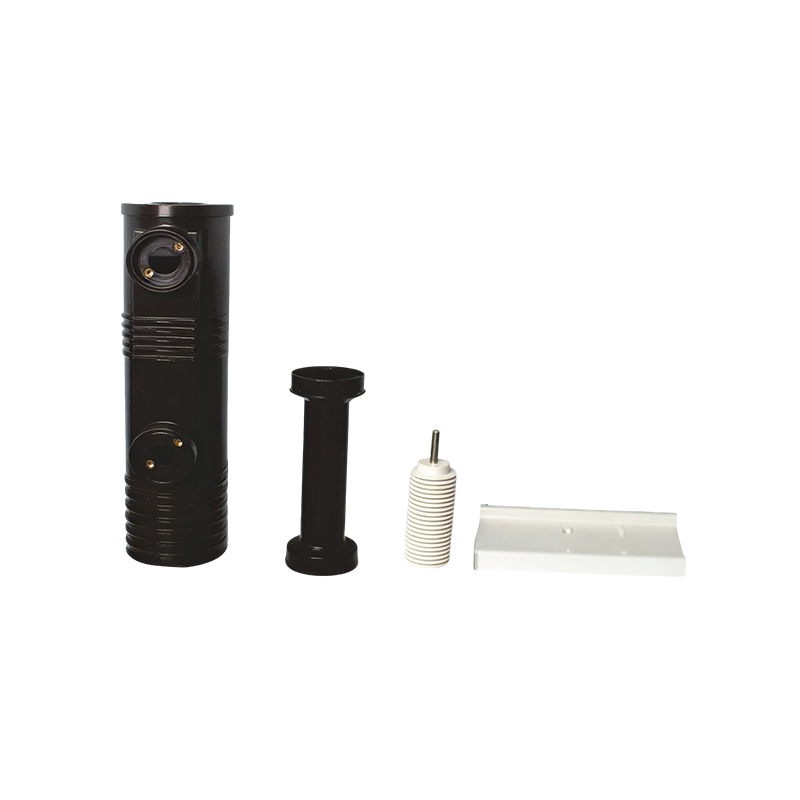

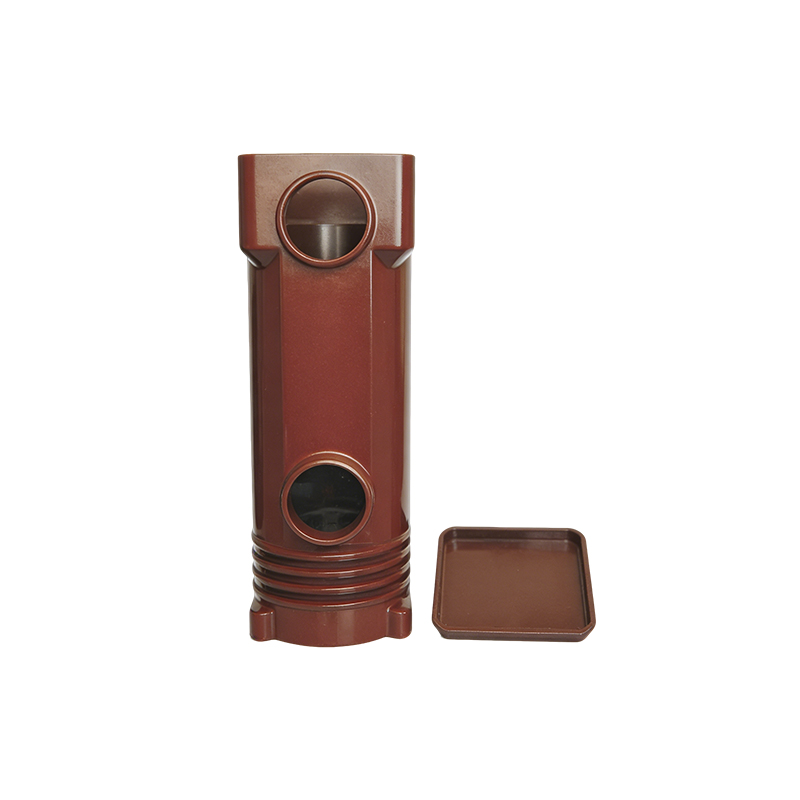

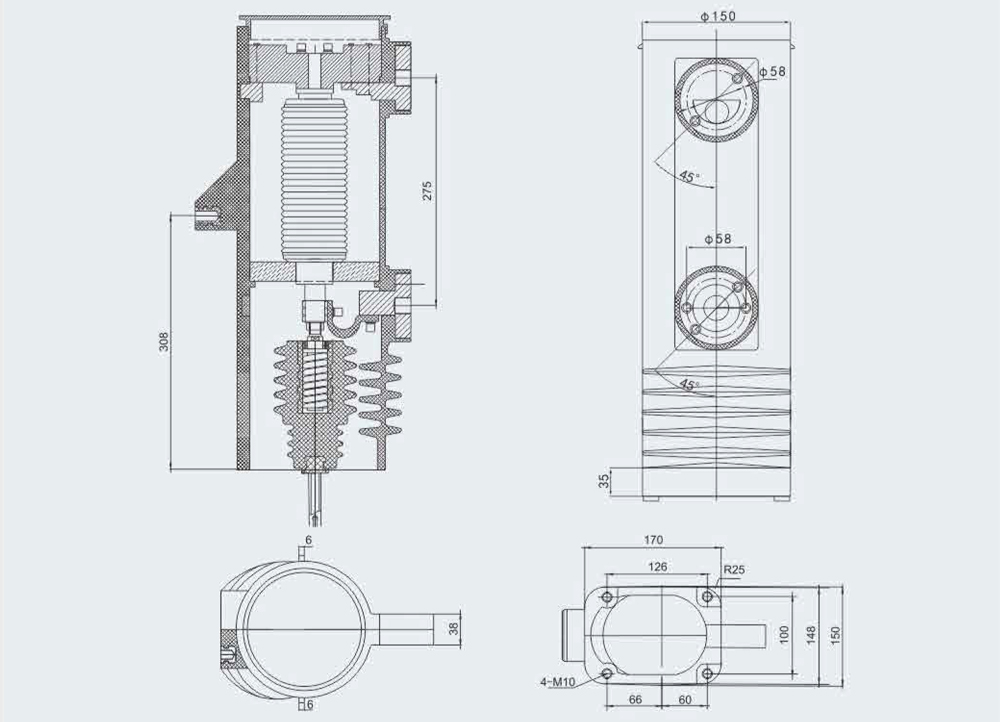

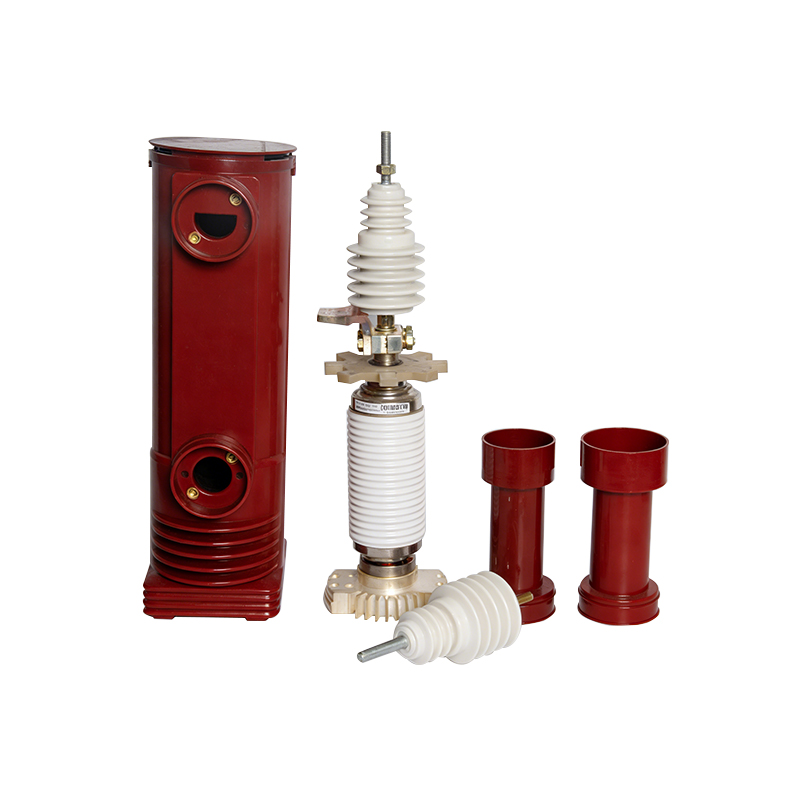

Cilindro aislante VS1 630-1250A

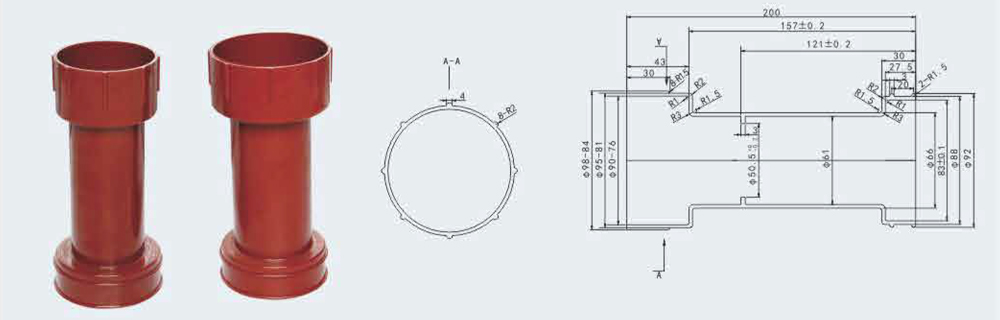

VS1 Brazo de contacto con manguito 630, 1250A

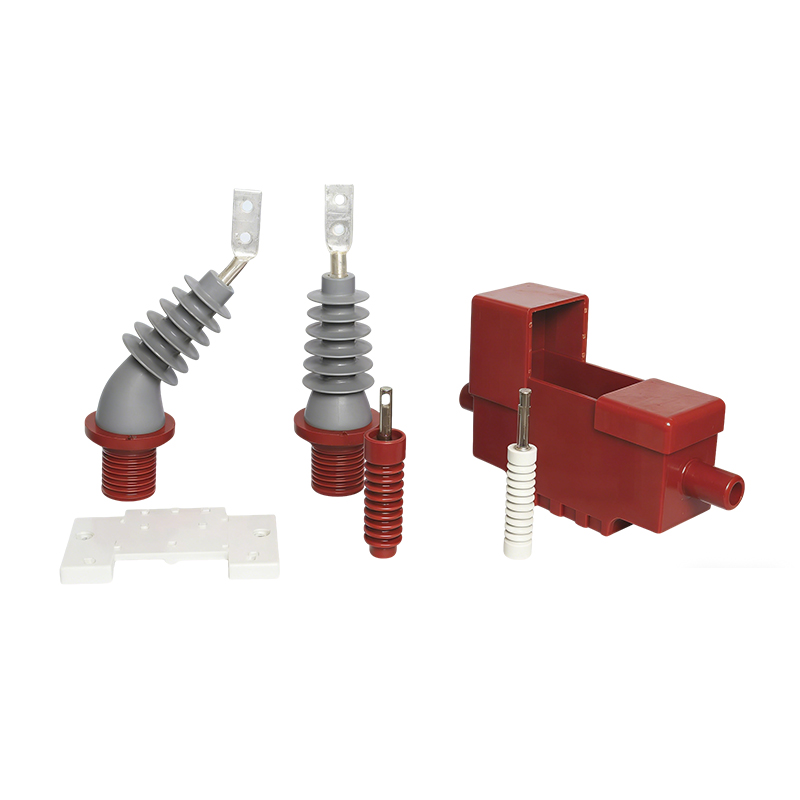

Componentes ZW20-12
ZW20-12 — Revestimiento

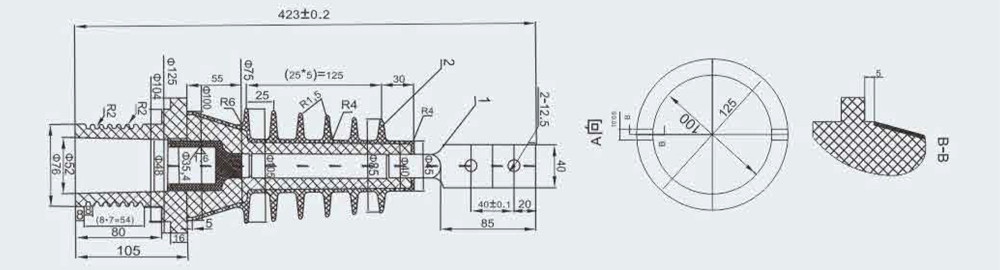

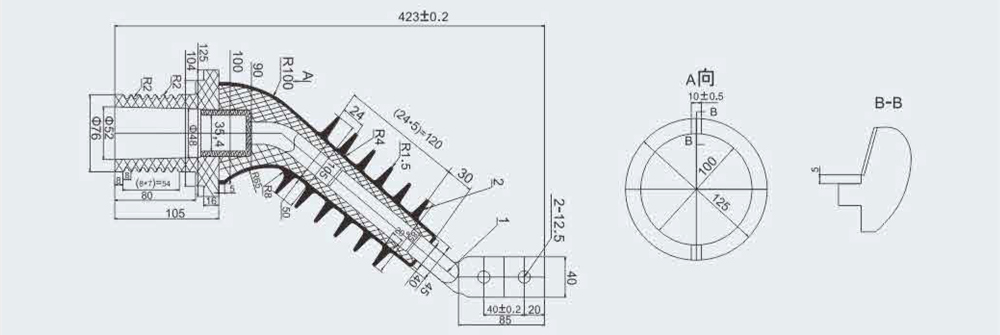

Carcasa ZW20-12 (1)
Carcasa ZW20-12 (2)

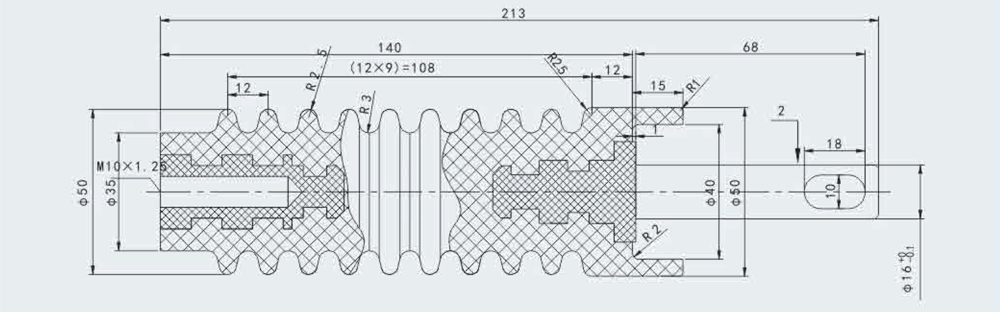

ZW20-12, 24 kV — Varilla de acoplamiento aislante

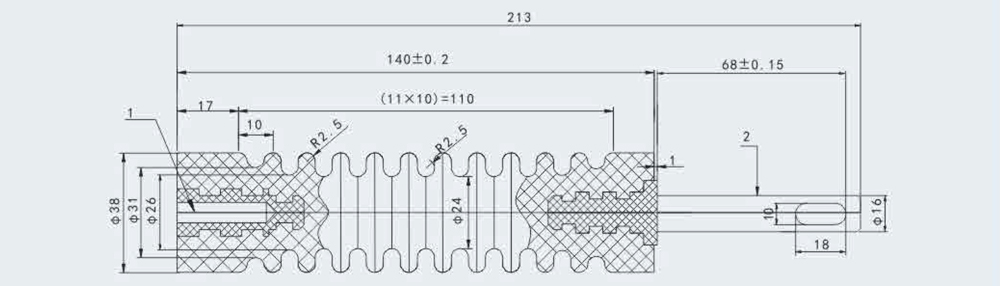

ZW20-12, 630A — Varilla de acoplamiento aislante

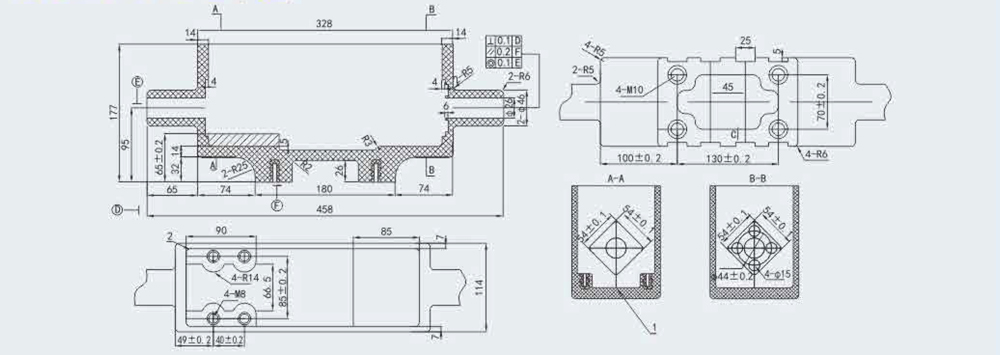

ZW20-12, 630A — Soporte aislante

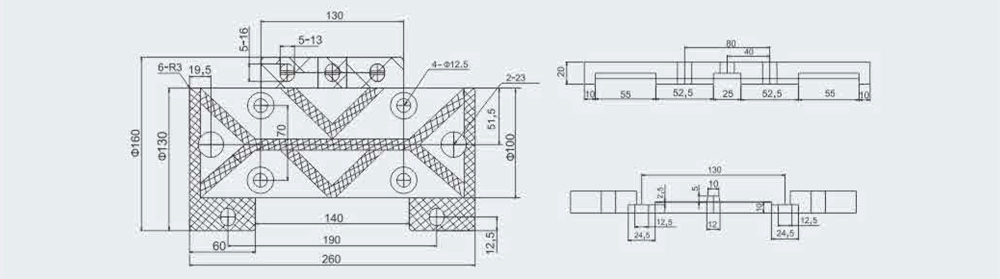

ZW20-12, 630A — Placa de fijación

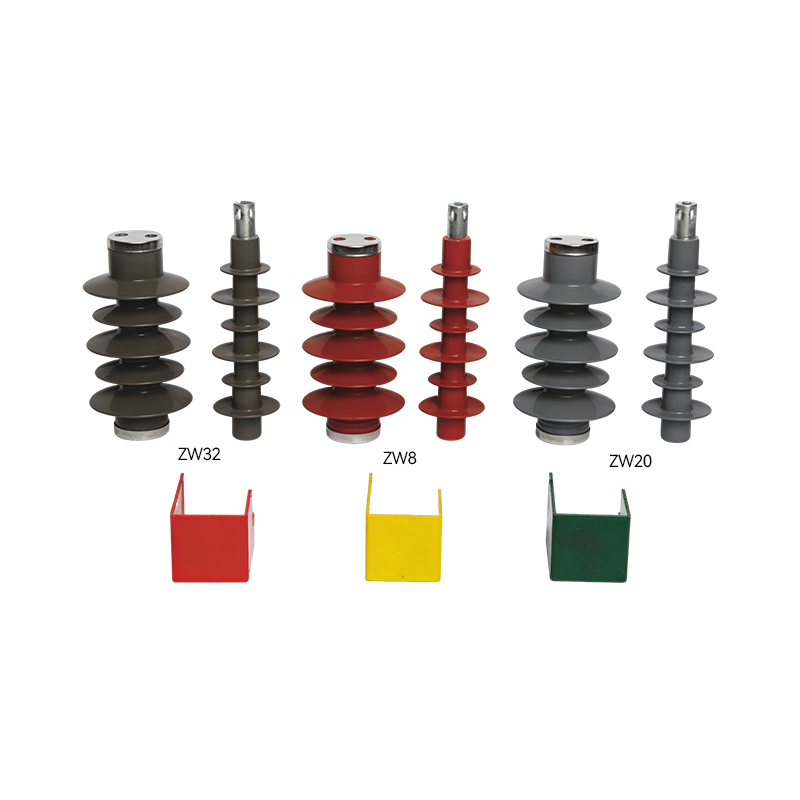

Componentes y conjuntos aislantes

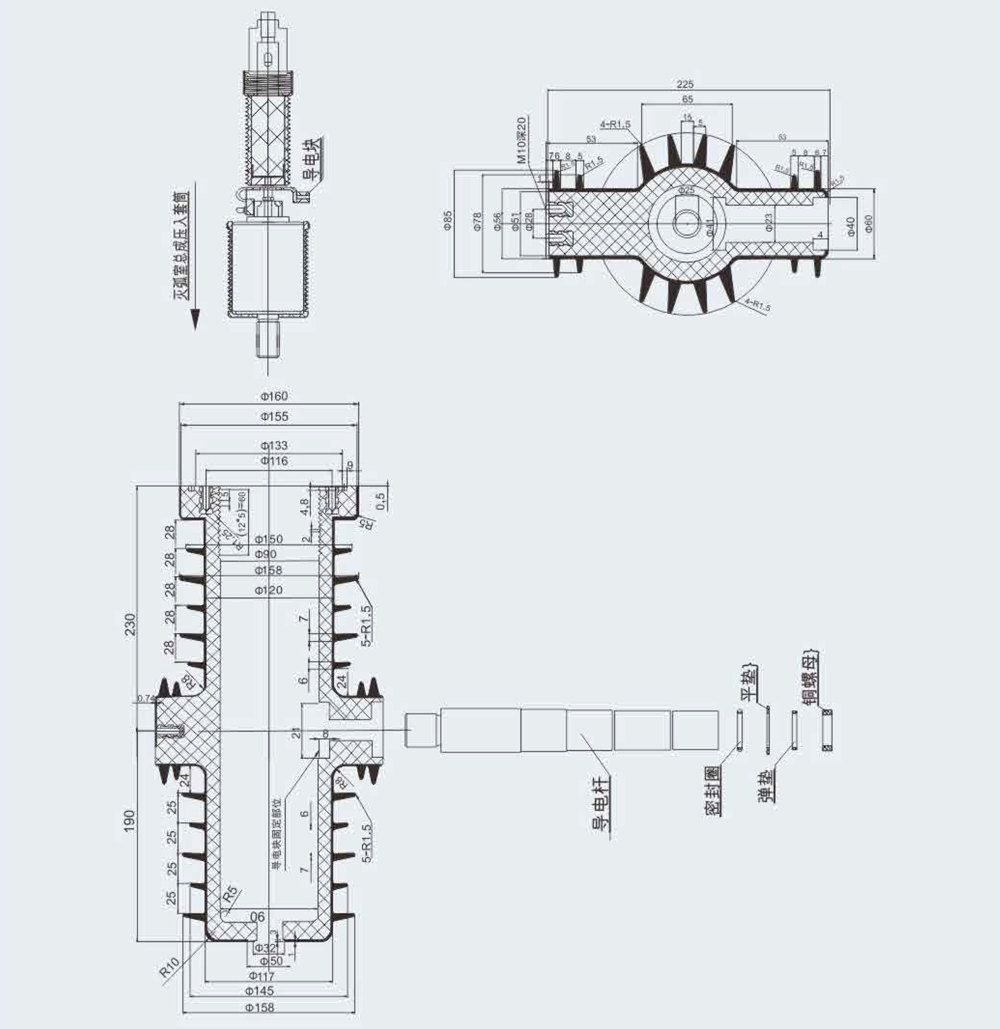

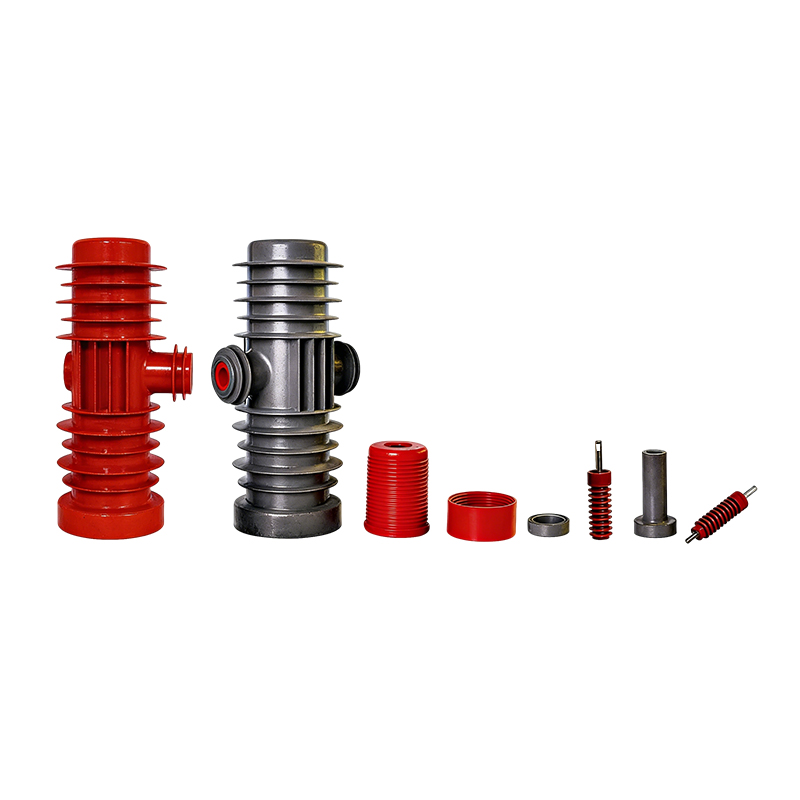

Componentes aislantes (miniaturizados) — Diagrama esquemático del ensamblaje de componentes internos de la funda aislante
Componentes ZW43-12

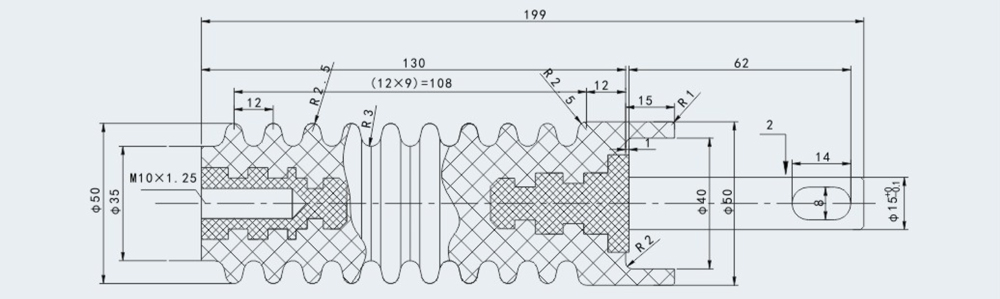

ZW43-12 — Tirante aislado (apto para zonas húmedas)
Barra de acoplamiento aislada ZW43-12

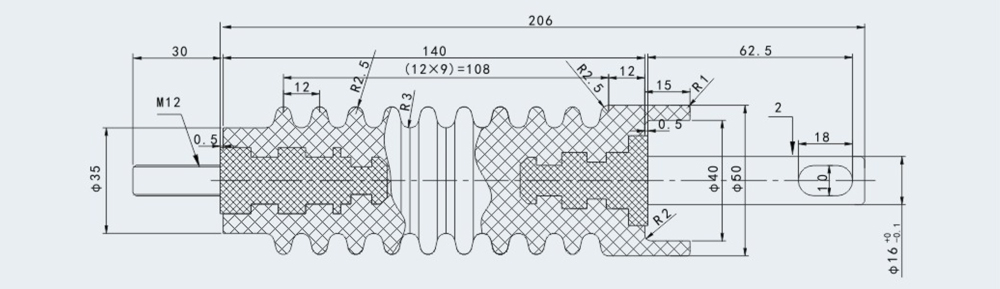

ZW43-12 Tirante aislante de tres postes

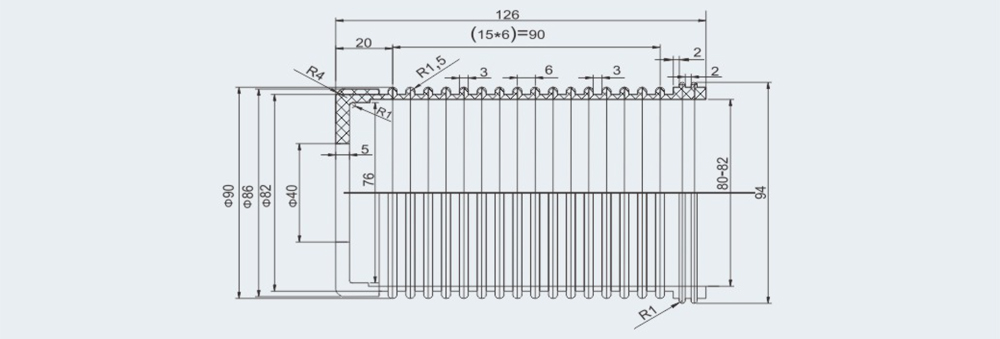

Funda aislante ZW43-12

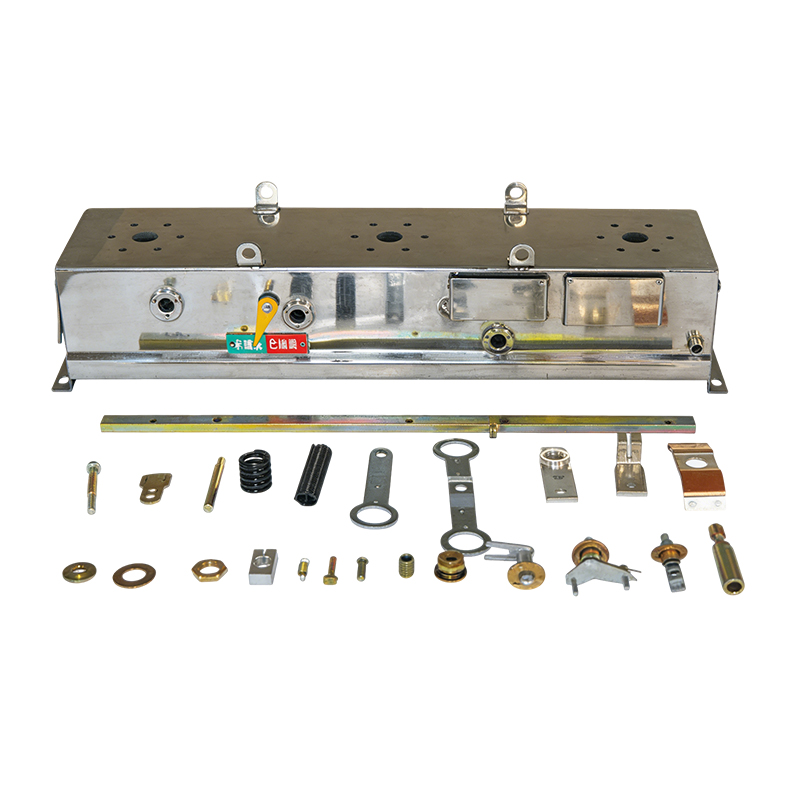

Componentes ZW32-12

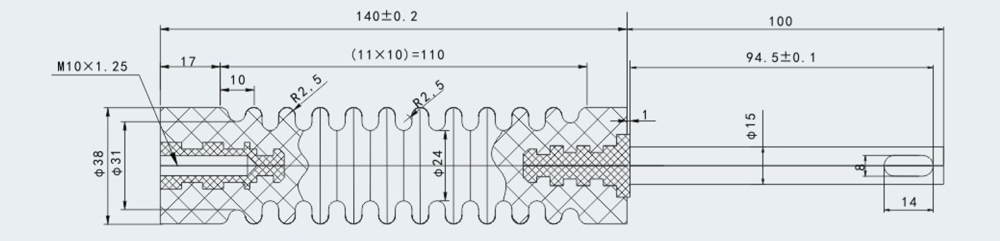

ZW32-12, 630A — Varilla de acoplamiento aislante

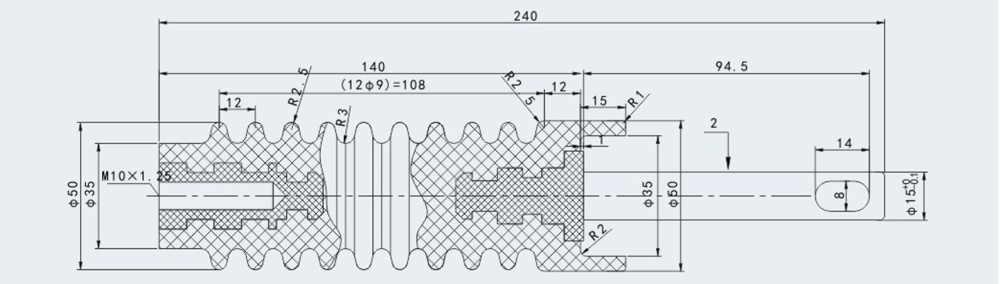

ZW32-12, 1250A — Tirante aislado para gran altitud (apto para zonas húmedas)

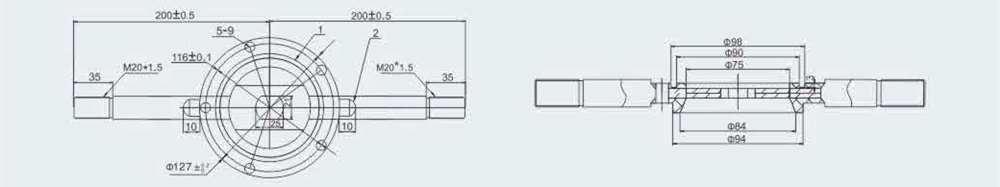

ZW32-12, 630A — Línea de salida inferior (doble aislamiento)
Línea de salida inferior 630A (doble aislamiento)

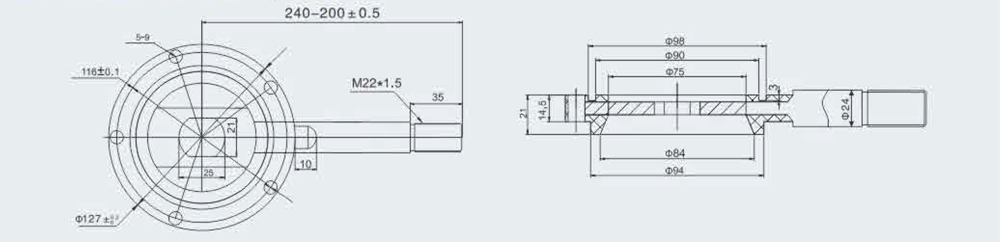

630-1250A Línea de salida inferior
ZW32-12, 630A — Cilindro aislante superior e inferior

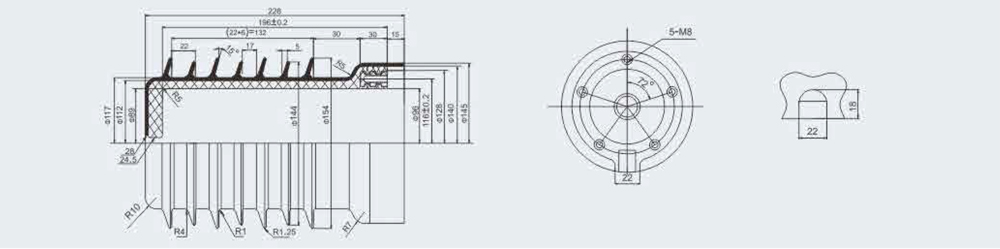

Cilindro aislante superior

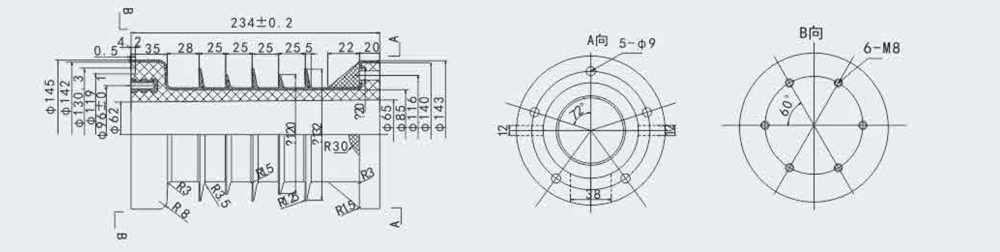

Cilindro aislante inferior
Componentes CH3-12

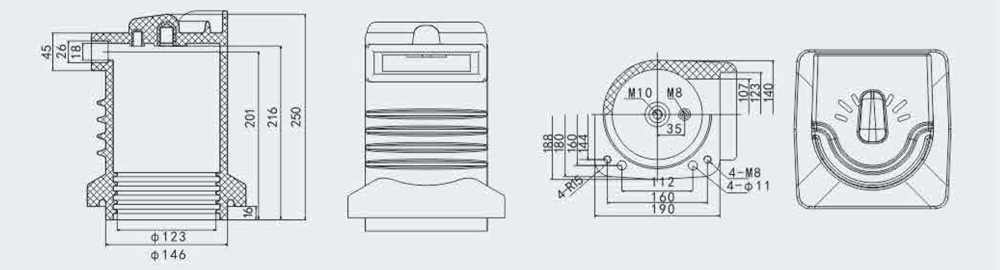

CH3-12, 190 — Corriente nominal 1600A
CH3-12/190 · 1600A

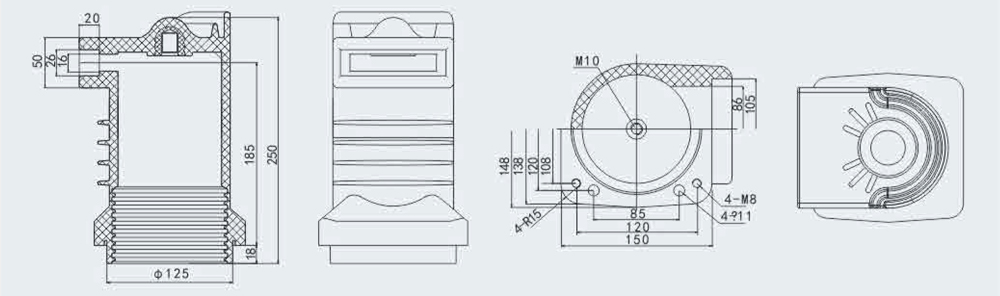

CH3-12/150 · 630-1250A

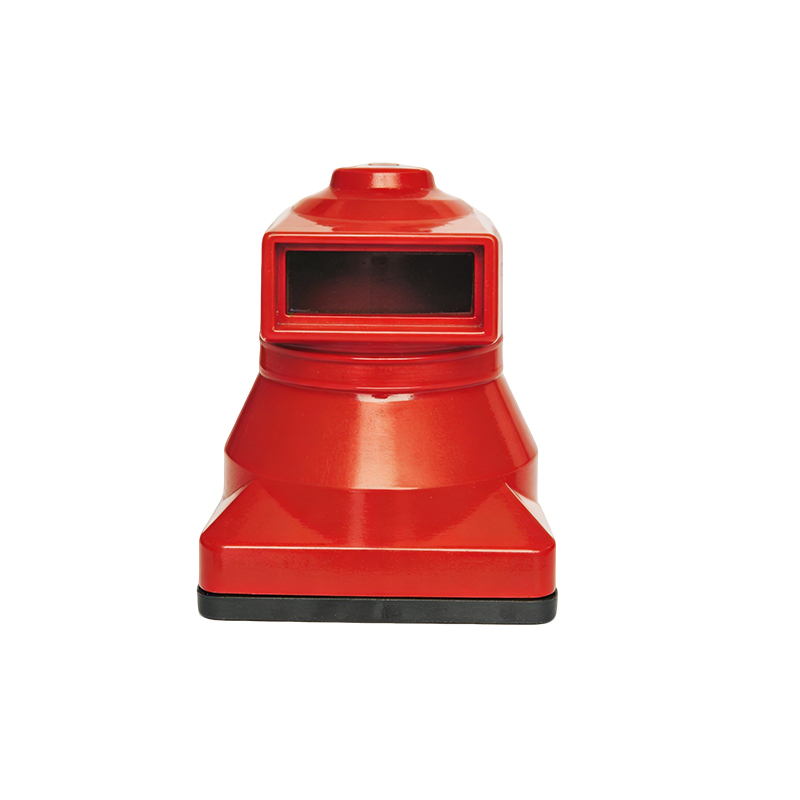

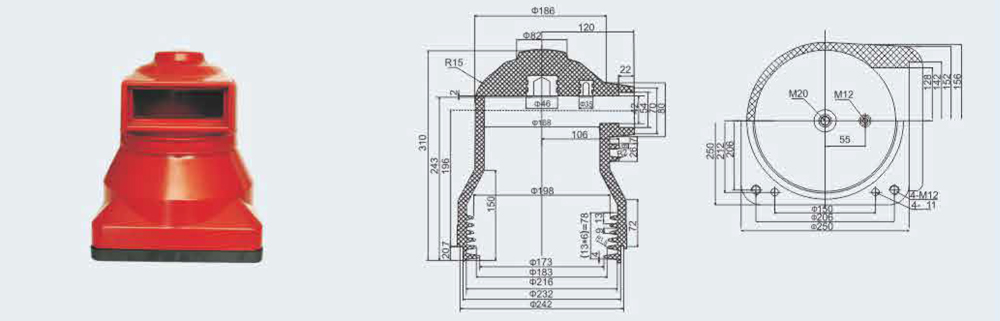

CH3-12/250 · 2500-3150A
Casquillo de barra colectora TG-12
⚠ Nota: Por favor, especifique las dimensiones de la barra conductora al realizar el pedido.

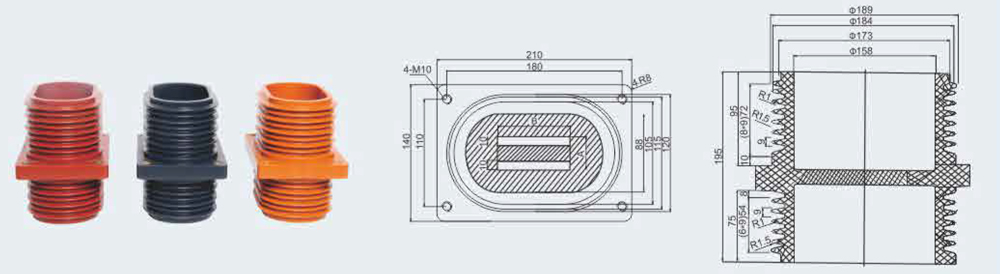

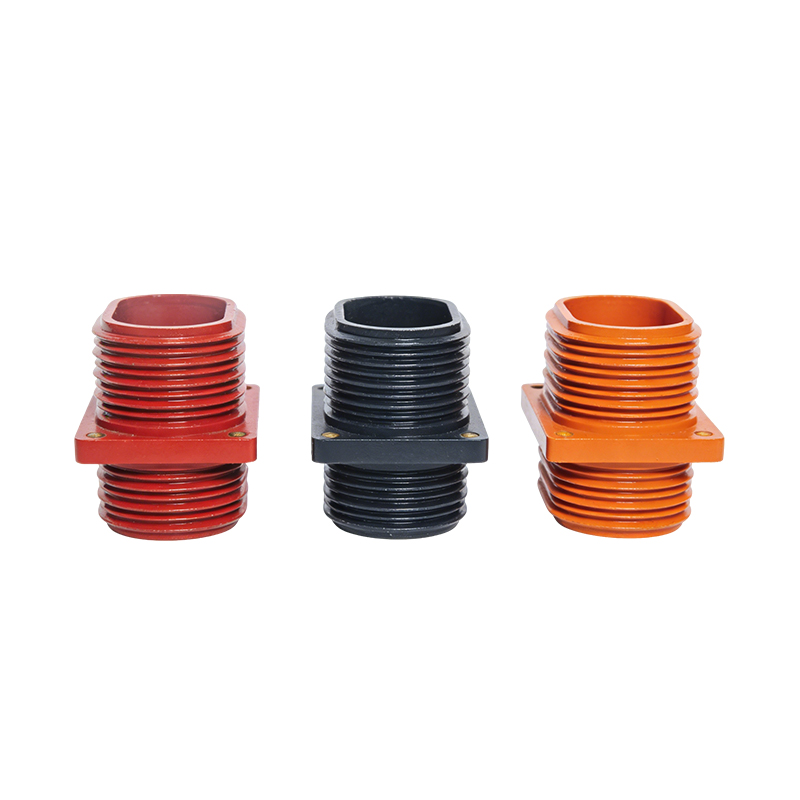

TG-12 / 195×180×110

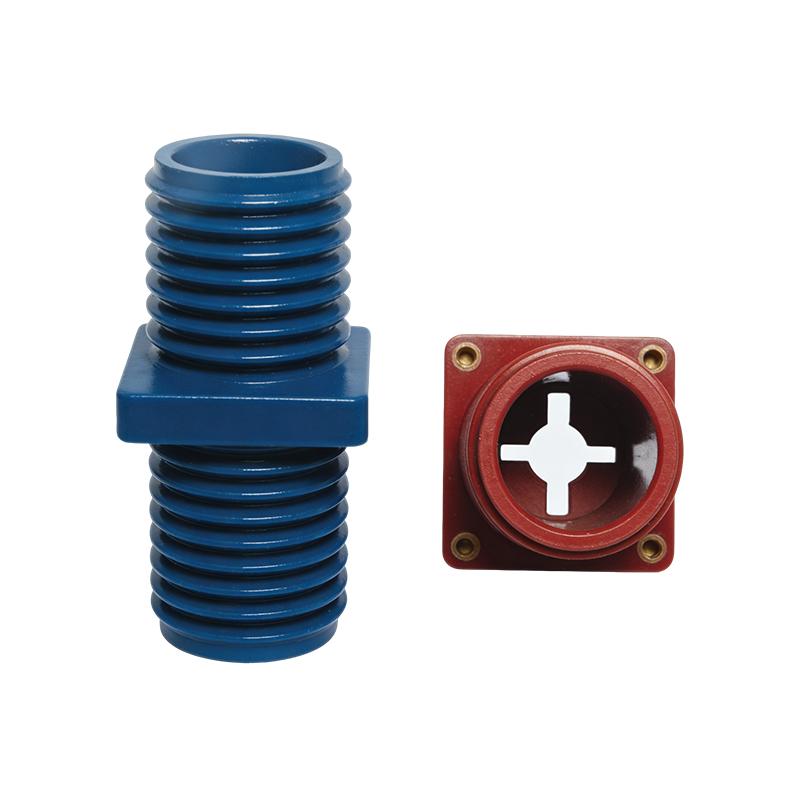

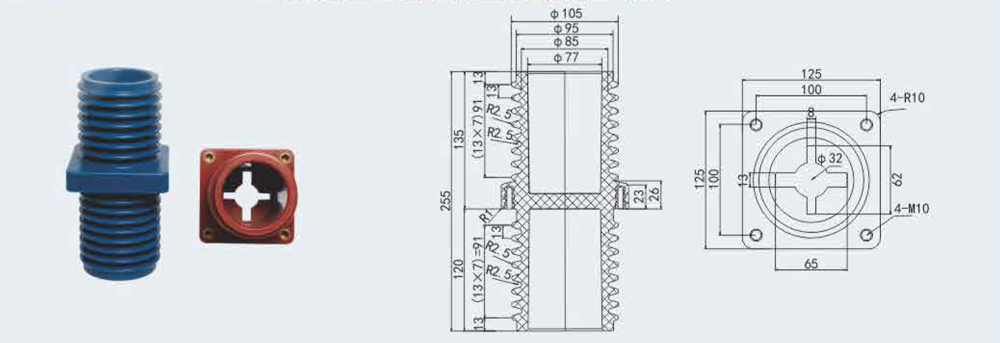

TG-12 / 255×100×100

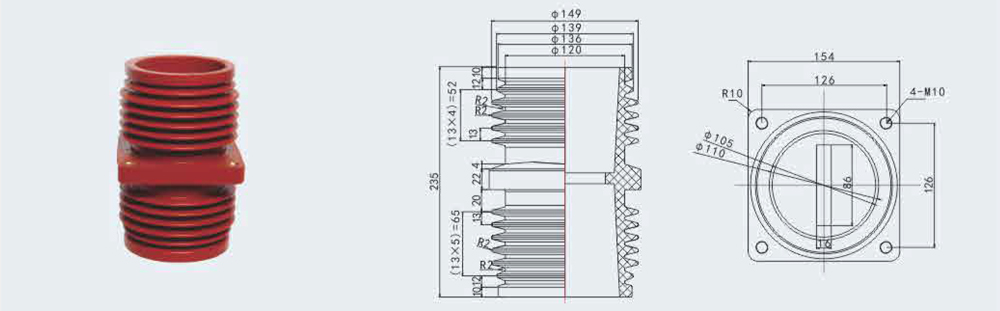

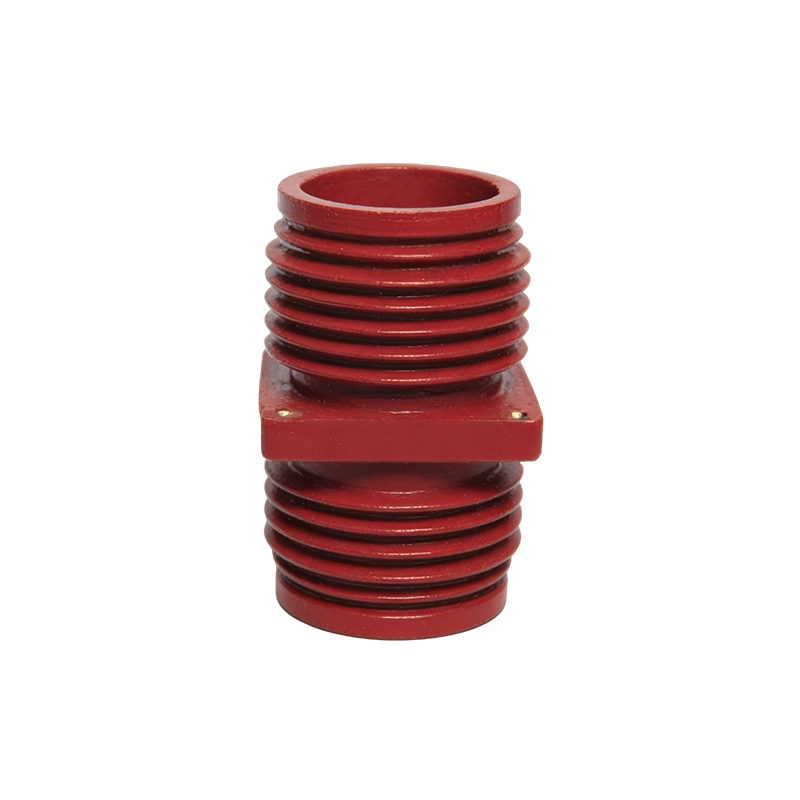

TG-12 / 235×126×126
Aisladores de poste — FN5 / FN7 / ZJ10-12

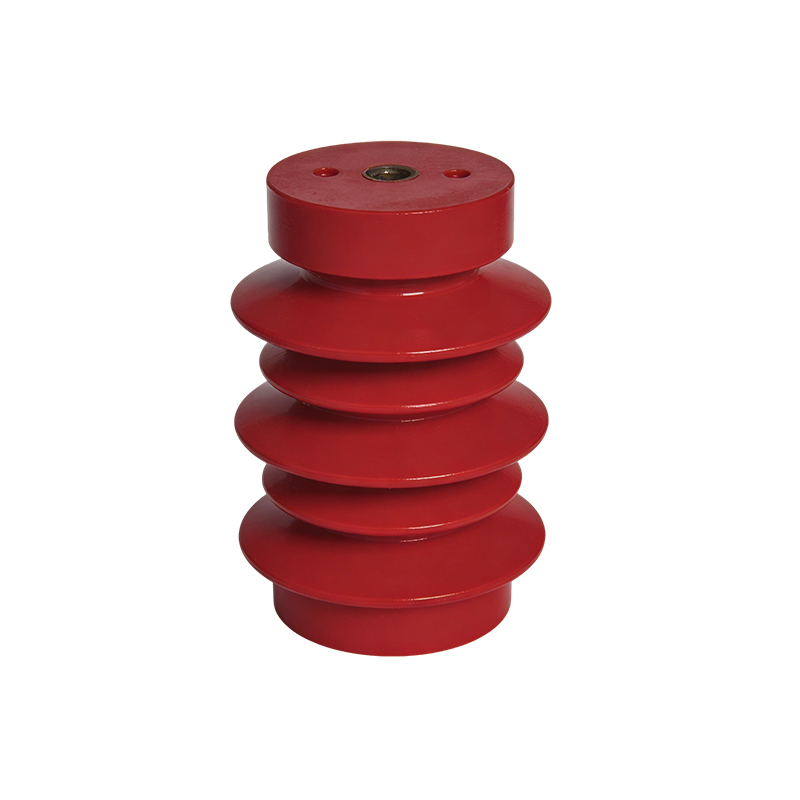

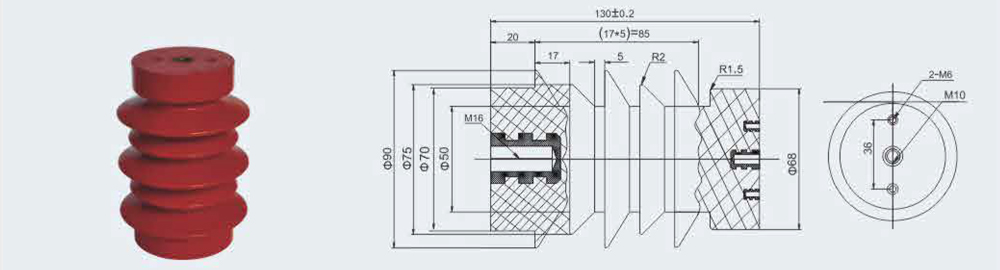

Aislador de poste FN5-10, φ75×130
FN5-10 φ75×130

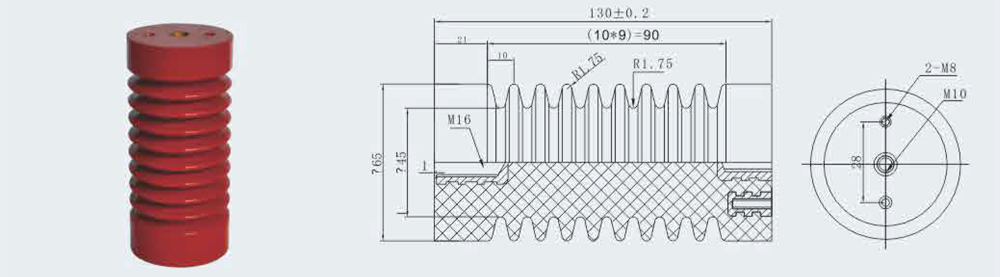

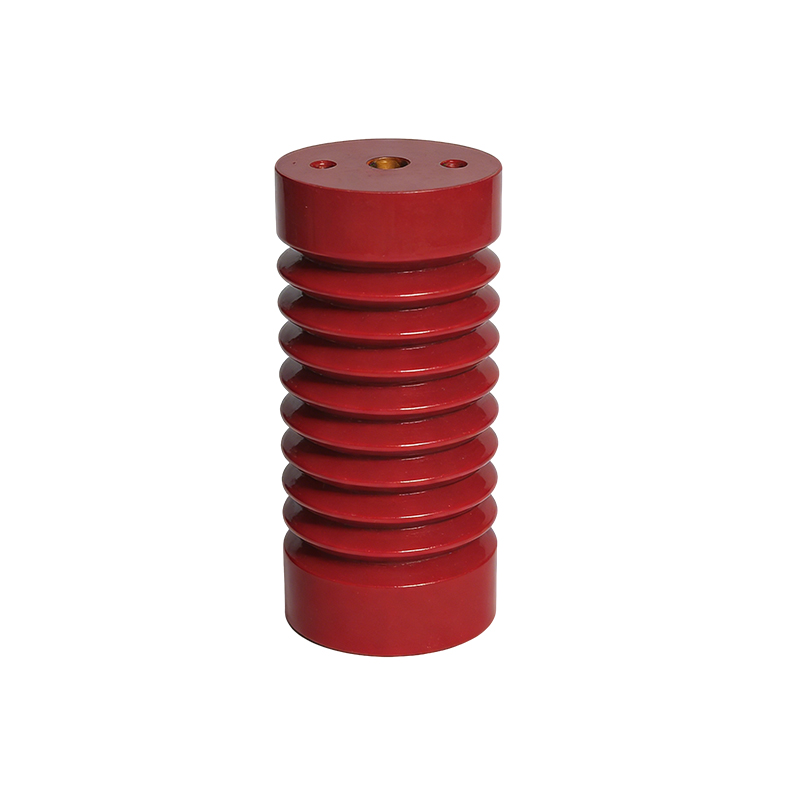

FN7-10 φ65×140
Aisladores de poste ZJ10-12

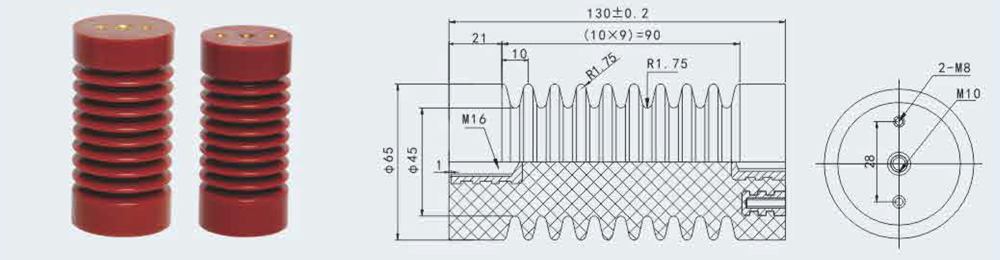

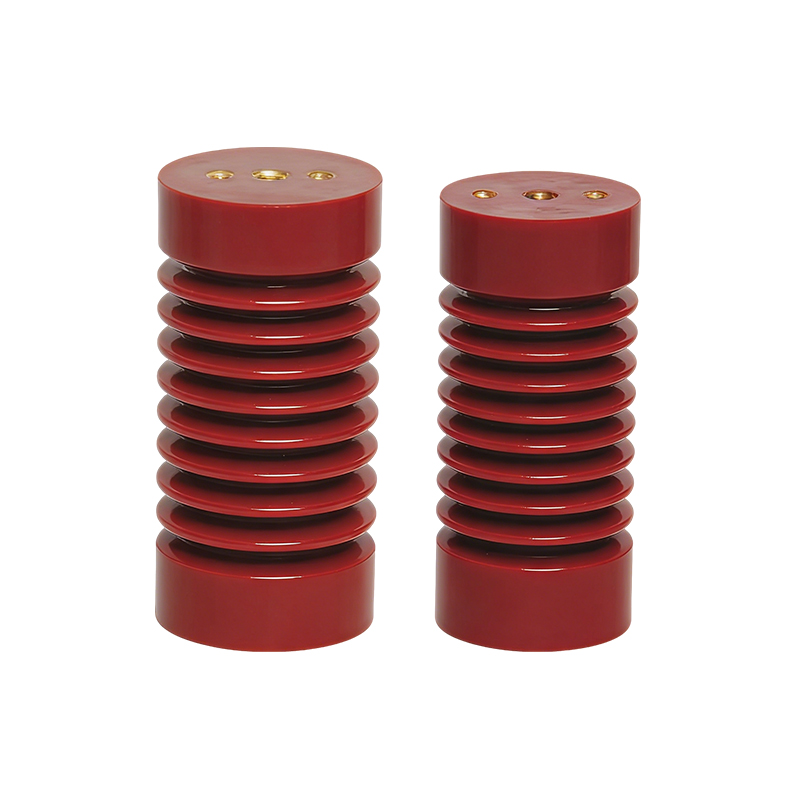

ZJ10-12 φ65×130

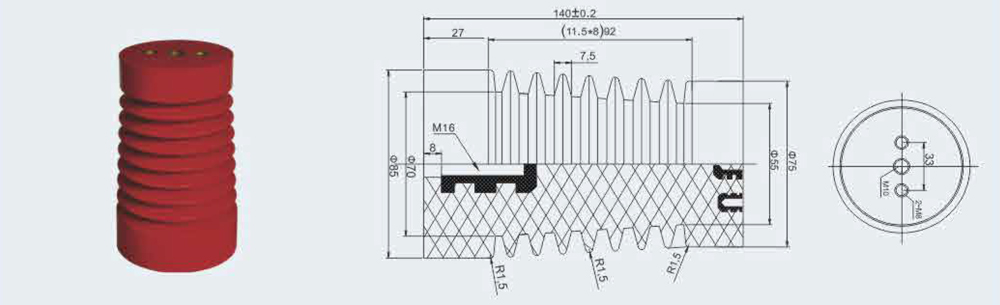

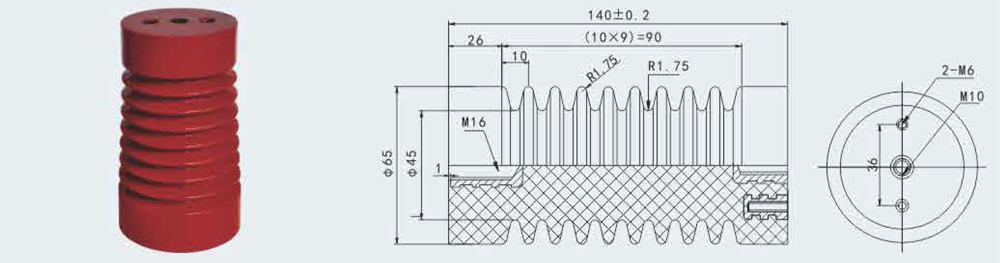

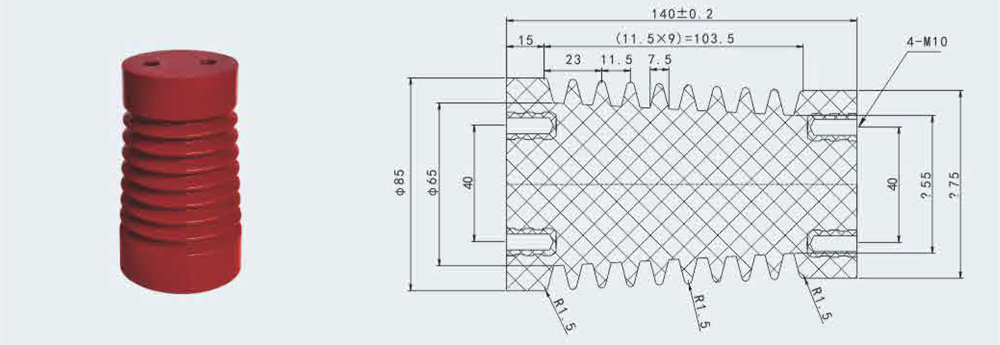

ZJ10-12 φ85×140

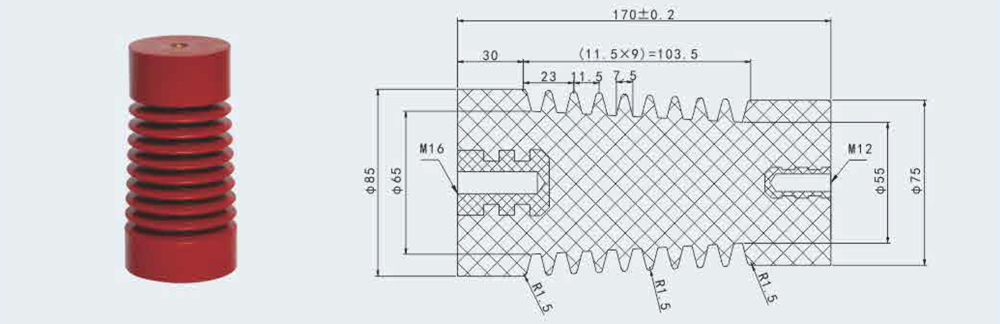

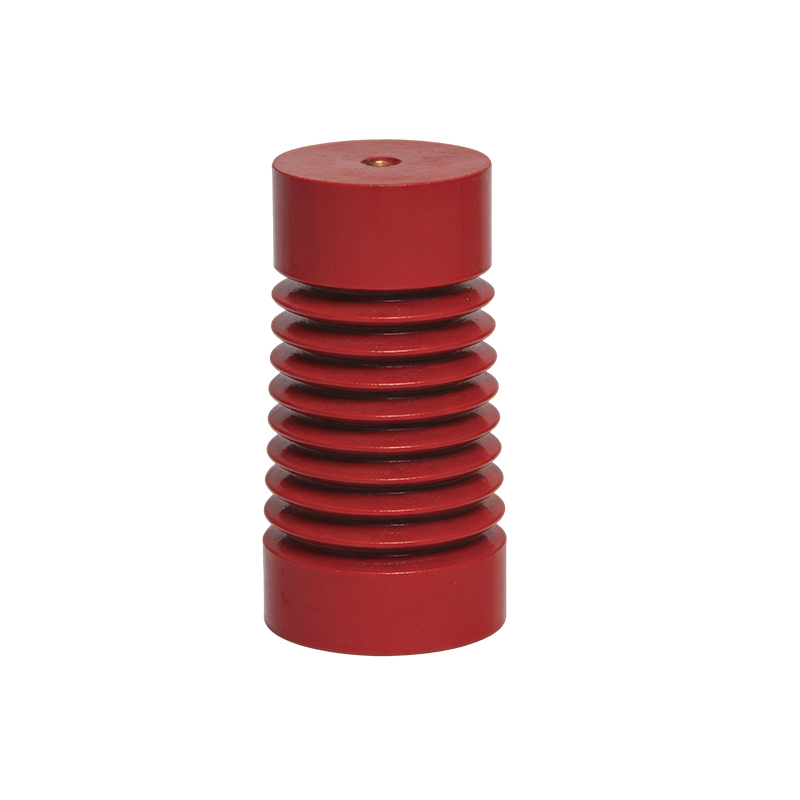

ZJ10-12 φ85×170
ZJ10-12 φ85×140 (vista 2)
ZJ10-12 φ85×140 (vista 3)

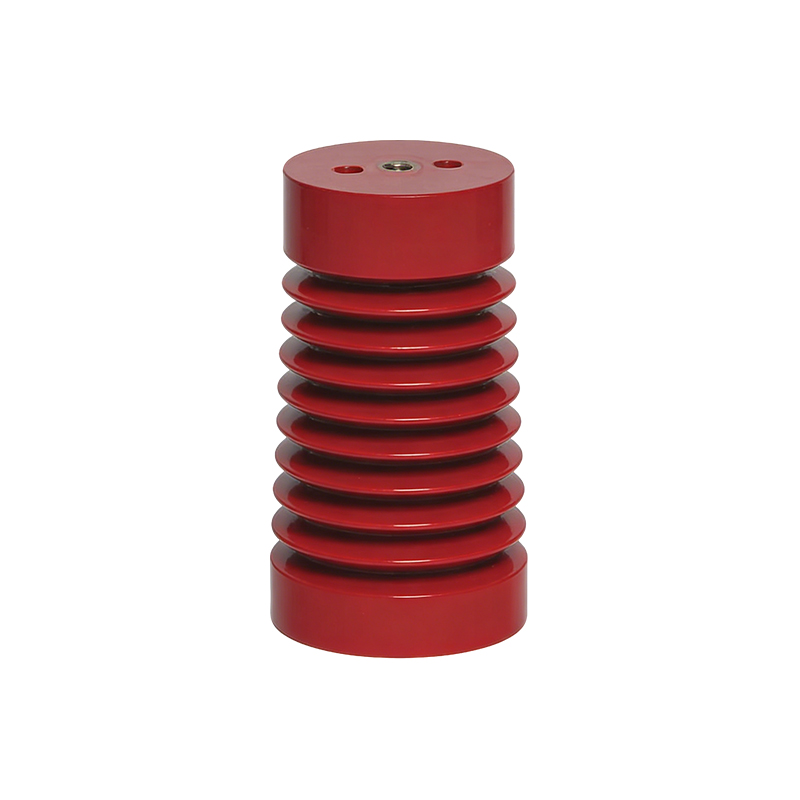

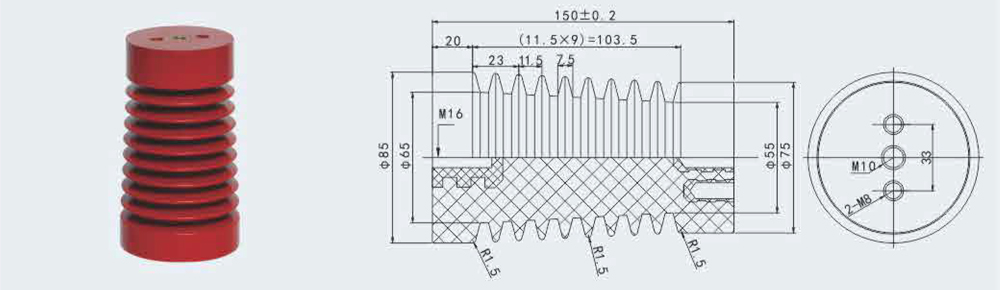

ZJ10-12 φ85×150
Indicadores y sensores de línea activa de alta tensión para interiores DXN-12
DXN-12 (tipo T)
DXN-T (tipo V)
Sensores DXN-12

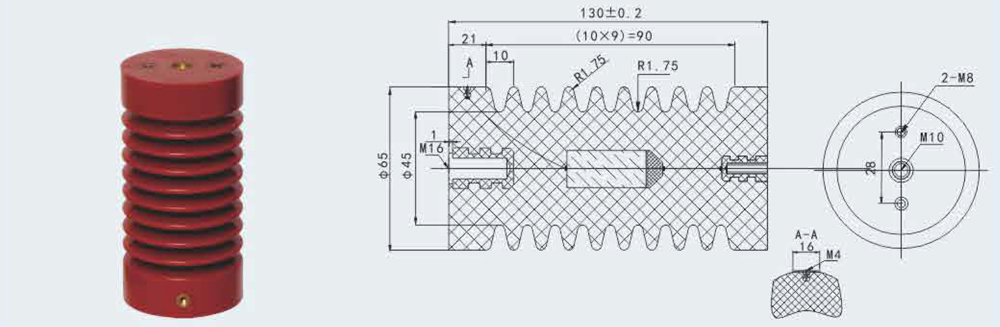

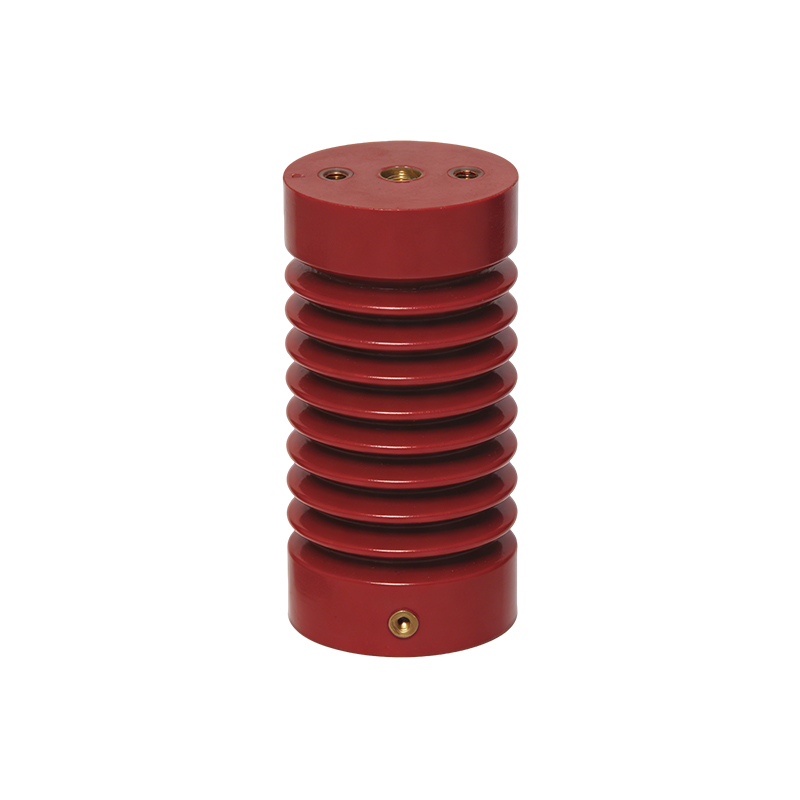

Sensor DXN-12 φ65×130

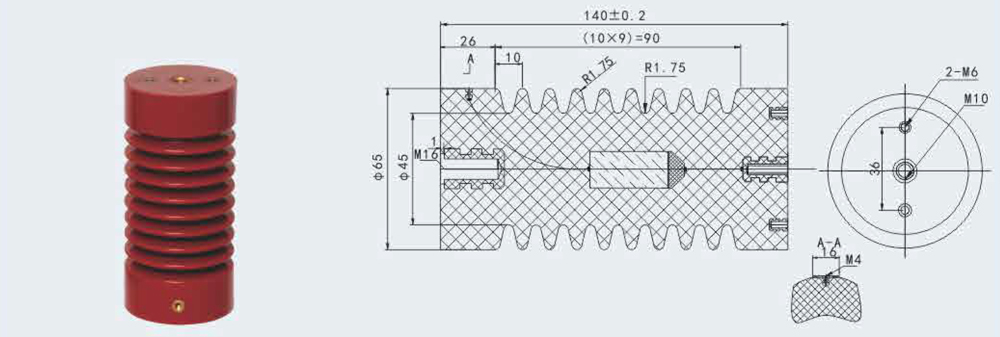

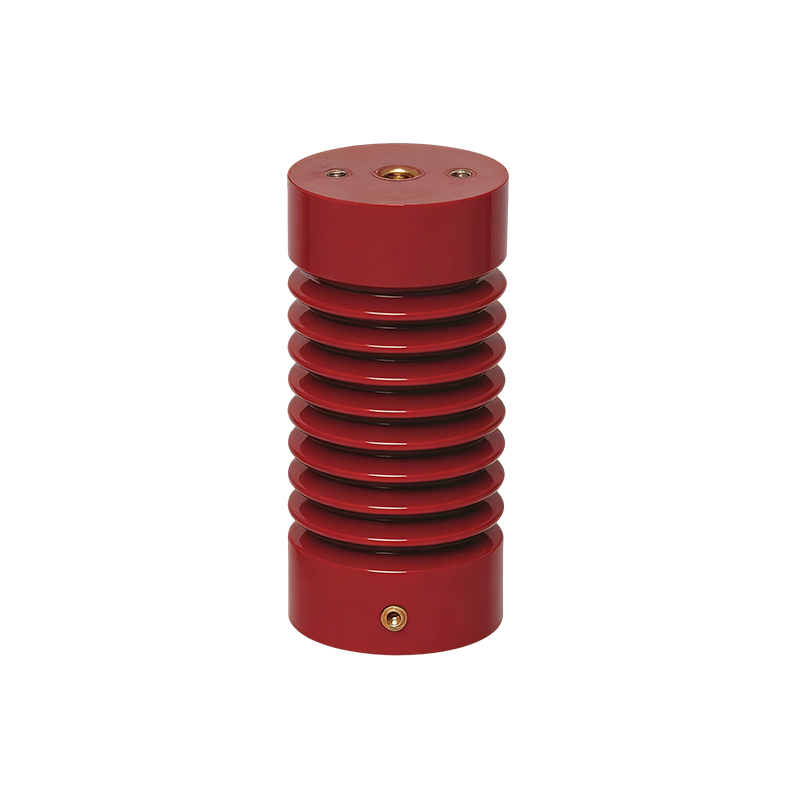

Sensor DXN-12 φ65×140

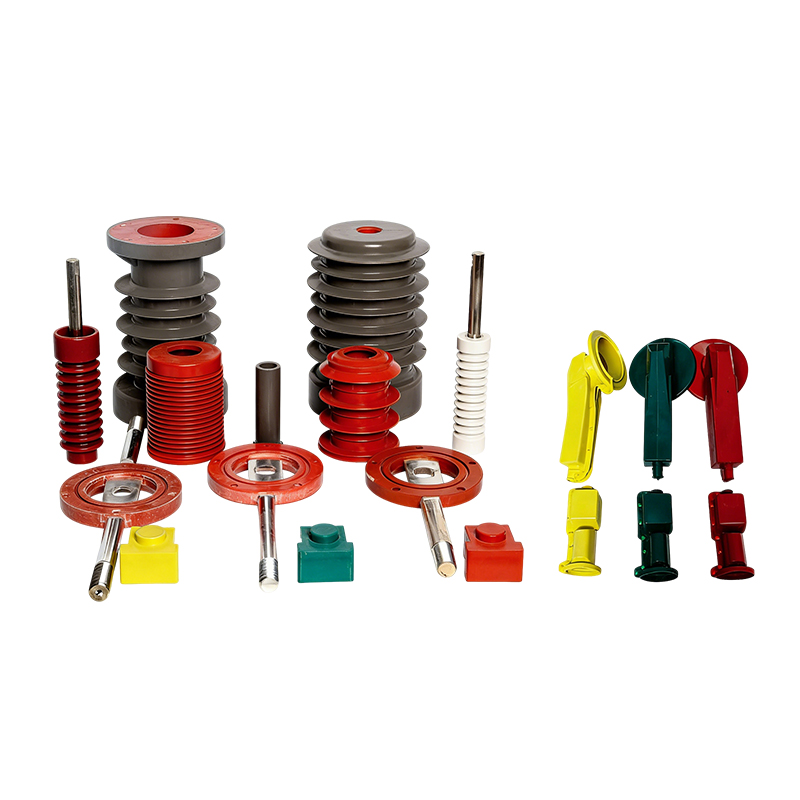

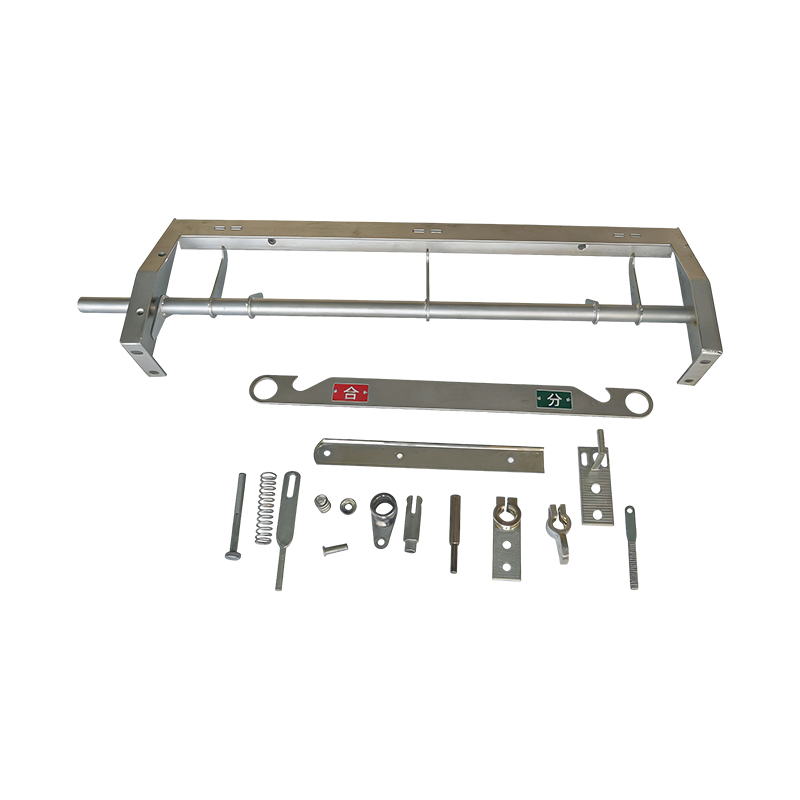

Componentes de aislamiento ZW32-12

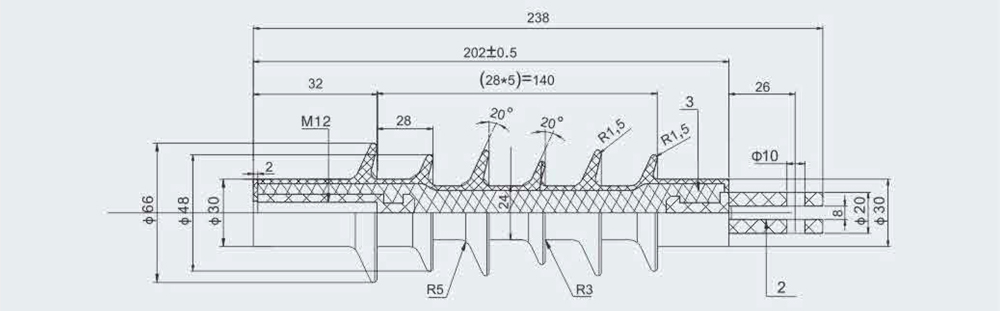

Varilla de aislamiento ZW32-12

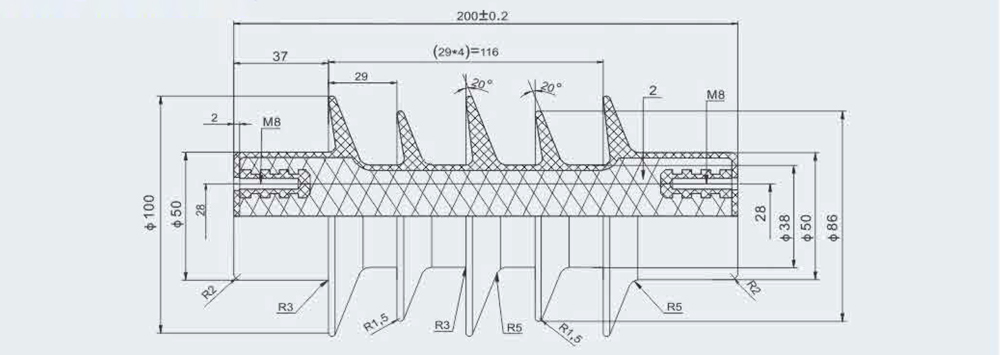

Aislador aislante ZW32-12

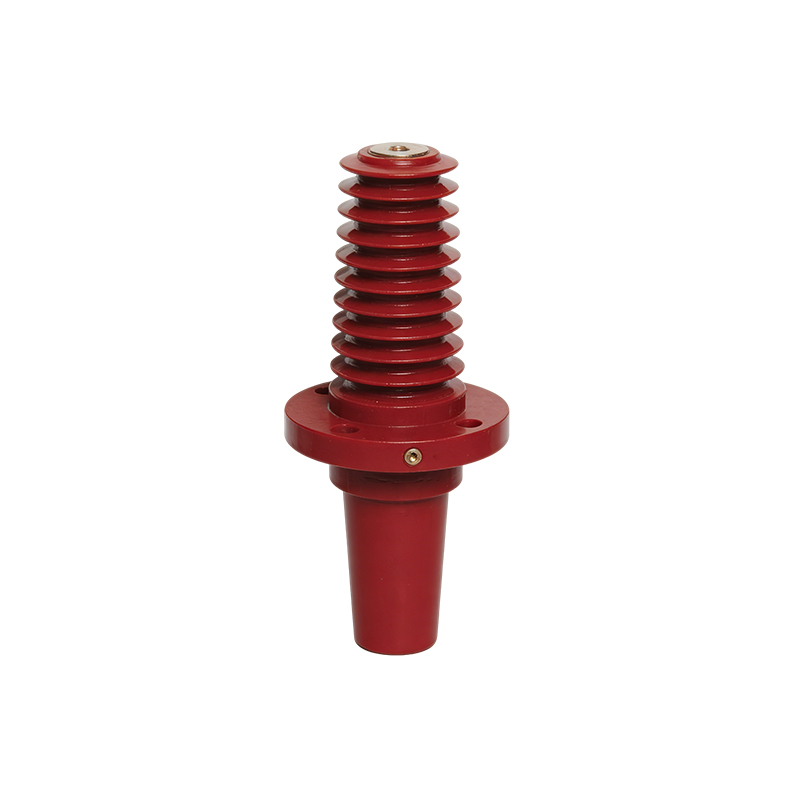

Casquillo de doble extremo HCA-12

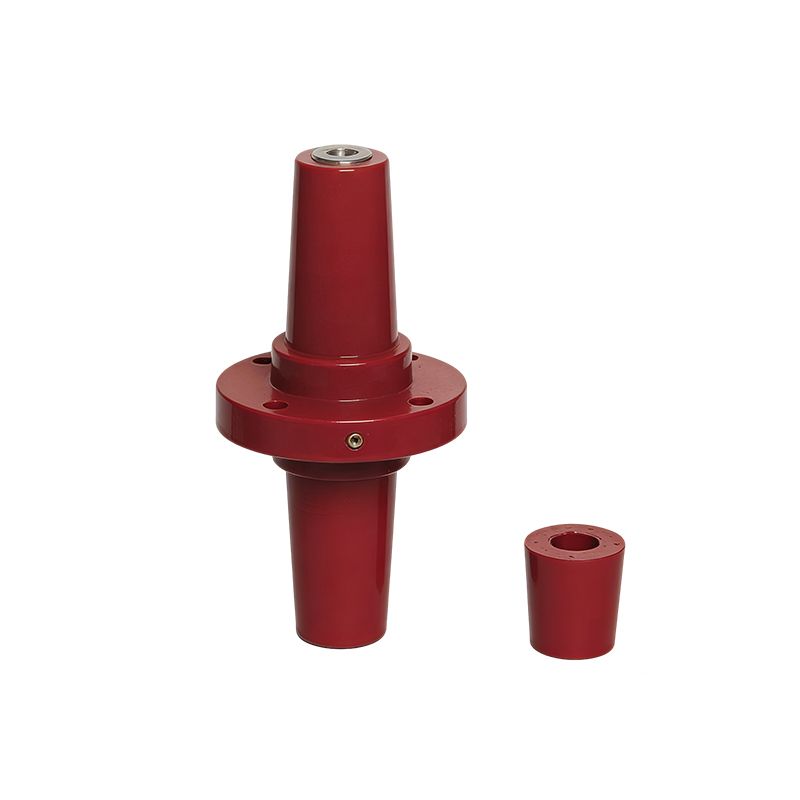

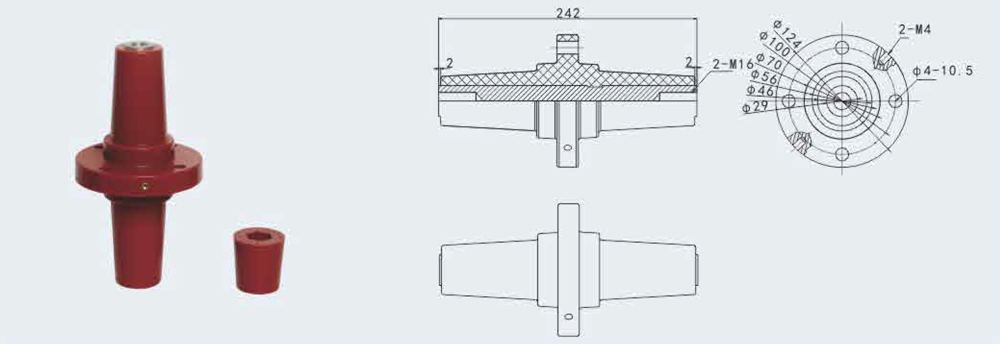

HCA-12 (estilo europeo)

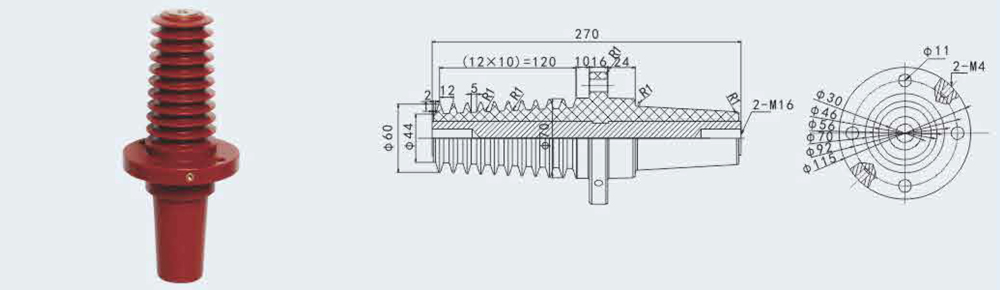

Estándar HCA-12

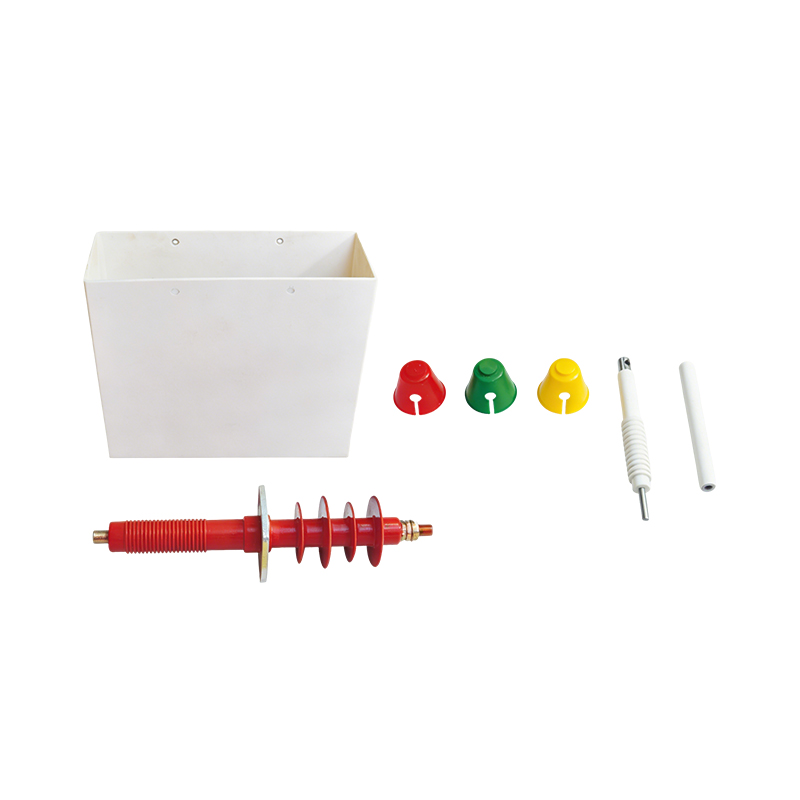

Componentes ZW8-12

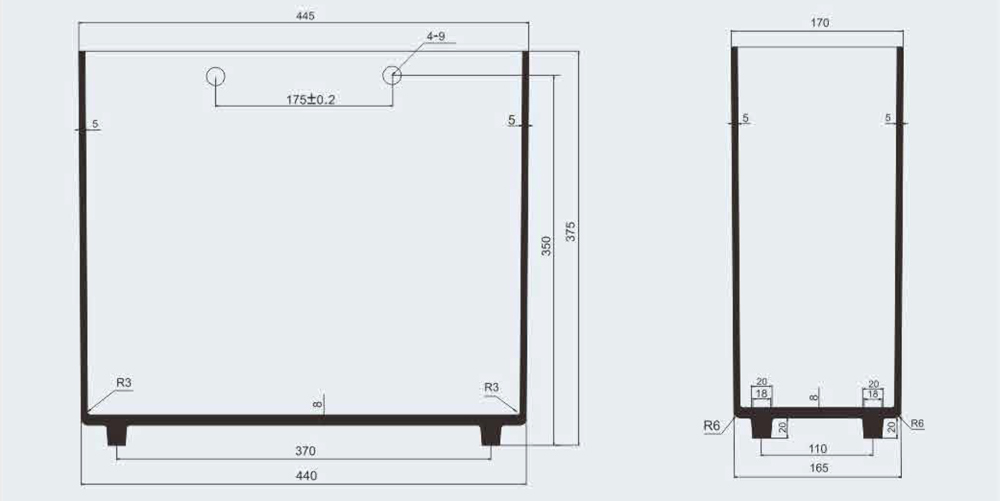

Cubierta aislante ZW8-12/630A

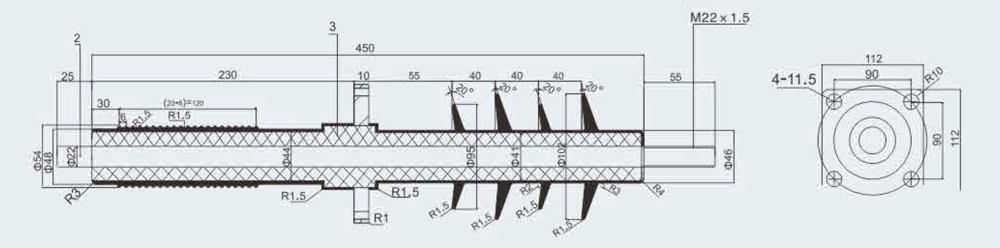

Varilla conductora ZW8-12/1250
ZW8-12/630A — Varilla de soporte aislante y tirante aislante

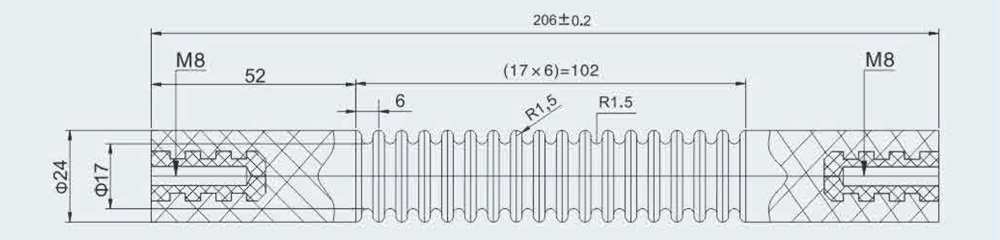

Varilla de soporte aislante ZW8-12/630A

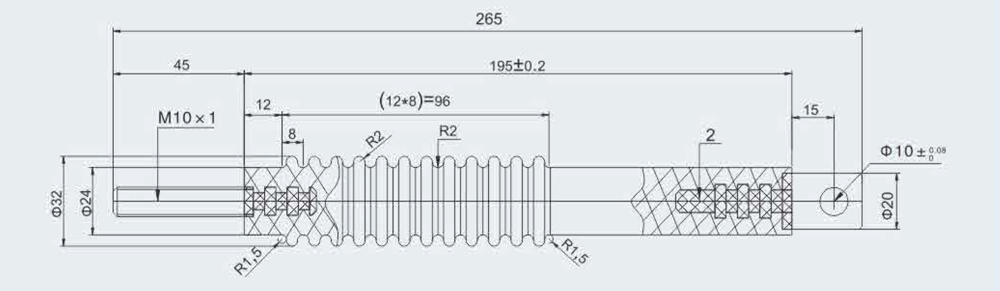

Varilla de acoplamiento aislante ZW8-12/630A

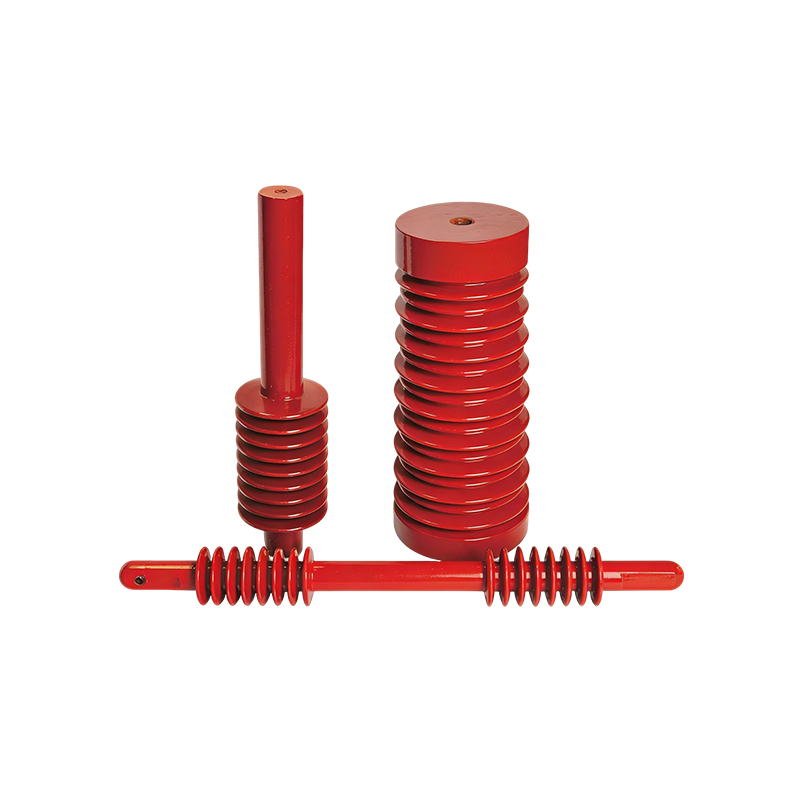

Componentes ZN23-40.5A

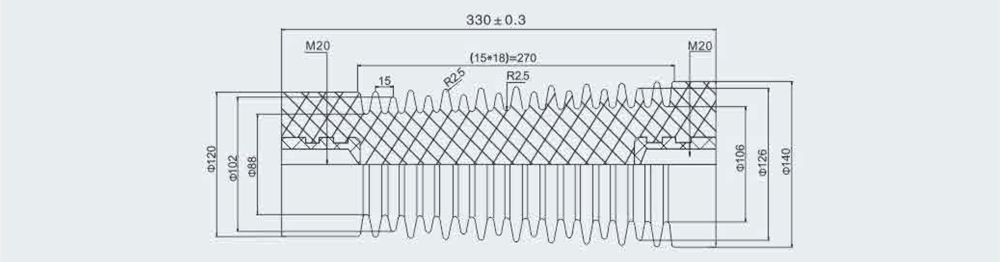

Aislador ZN23-40.5A

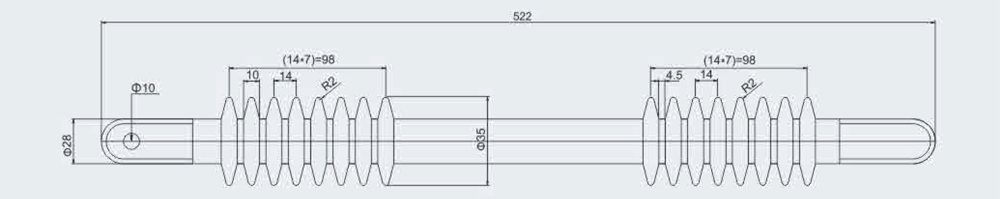

Varilla de soporte ZN23-40.5A

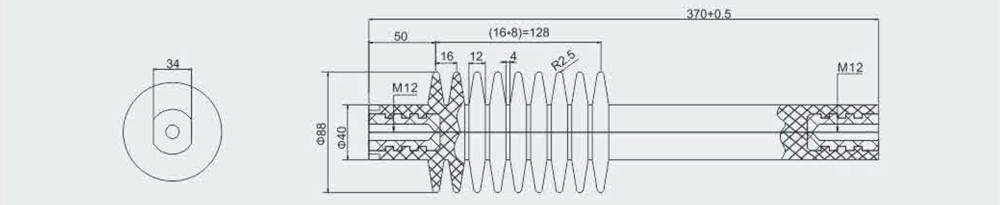

Varilla de tracción aislante ZN23-40.5A
Preguntas frecuentes
Q ¿Cuál es la tensión y la corriente nominales del interruptor de vacío VVP-12/1250-31.5A?
El interruptor de vacío VVP-12/1250-31.5A tiene una tensión nominal de 12 kV y una corriente nominal de 1250 A. Está diseñado para aplicaciones de aparamenta de media tensión y cumple con los requisitos estándar de los sistemas de alimentación de 50 Hz.
Q ¿Cuál es la vida útil mecánica del interruptor de vacío VVP-12/1250-31.5A?
El VVP-12/1250-31.5A tiene una vida útil mecánica de 30 000 operaciones, lo que lo hace altamente duradero para un uso prolongado en entornos de conmutación de alta frecuencia. Su vida útil en almacenamiento es de 20 años.
Q ¿Qué modelos de interruptores de vacío son compatibles con VVP-12/1250-31.5A?
El VVP-12/1250-31.5A es compatible con múltiples especificaciones, incluyendo los modelos 630-25, 1250-25 y 1250-31.5A. Además, es dimensionalmente compatible con los interruptores de la serie VPP-12 (630-25, 1250-31.5A), lo que ofrece opciones de reemplazo flexibles.
Q ¿Qué tipos de componentes aislantes están disponibles para los interruptores automáticos ZW32-12 y ZW43-12?
Para el modelo ZW32-12, los componentes aislantes disponibles incluyen tirantes aislantes (tipos de gran altitud de 630 A y 1250 A), cilindros aislantes superiores e inferiores, conjuntos de línea de salida inferiores (aislamiento simple y doble) e aisladores aislantes. Para el modelo ZW43-12, se encuentran disponibles tirantes aislantes, tirantes aislantes de tres postes (aptos para zonas húmedas) y manguitos aislantes.
Q ¿Qué debo especificar al pedir casquillos para barras colectoras TG-12?
Al solicitar bujes para barras colectoras TG-12, debe especificar las dimensiones exactas de la barra. Los tamaños estándar disponibles son 195×180×110, 255×100×100 y 235×126×126. Proporcionar el tamaño correcto de la barra colectora garantiza un ajuste adecuado y un rendimiento eléctrico óptimo en su instalación de cuadro eléctrico.
Q ¿Cuáles son las principales clasificaciones de resistencia eléctrica del VVP-12/1250-31.5A?
El VVP-12/1250-31.5A cuenta con una tensión de resistencia a frecuencia industrial de corta duración (1 min) de 42 kV y una tensión de resistencia a impulsos de rayo (pico) de 75 kV. La corriente nominal de interrupción de cortocircuito es de 31,5 kA, con una corriente nominal de resistencia pico y una corriente de cierre de cortocircuito de 80 kA, lo que garantiza un rendimiento fiable en condiciones de fallo severas.
