Unidad de distribución anular exterior HWX-12 (Cuadrícula exterior)

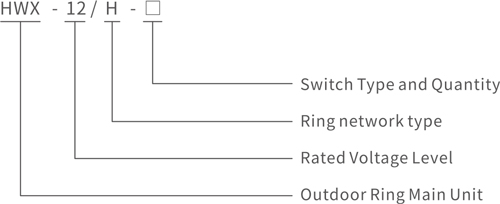

Modelo de producto
Parámetros técnicos
| Nombre del artículo | Unidad | Datos | ||||
| Unidad de interruptor de carga C | Unidad de aparato combinado F | Unidad de disyuntor V | ||||
| Tensión nominal | kV | 24/12 | 24/12 | 24/12 | ||
| Frecuencia nominal | Hz | 50 | 50 | 50 | ||
| Corriente nominal | A | 630 | 125 | 630 | ||
| Corriente de transferencia nominal | A |
| 1750 |
| ||
| Aislamiento clasificado horizontal | Tensión de resistencia a la frecuencia industrial (fase a tierra) durante 1 minuto | Fase a fase, fase a tierra | kV |
| 42/65 |
|
| Al otro lado de la pausa | kV |
| 48/79 |
| ||
| Tensión de resistencia al impulso de rayo | Fase a fase, fase a tierra | kV |
| 75/125 |
| |
| Al otro lado de la pausa | kV |
| 85/145 |
| ||
| Corriente nominal de interrupción de cortocircuito | kV | 20 | 315 | 20 | ||
| Corriente nominal de cortocircuito | kA | 50 | 80 | 50 | ||
| Corriente nominal de cierre de cortocircuito (interruptor de puesta a tierra) | kA | 50 |
| 50 | ||
| Corriente nominal de resistencia a corto plazo | Circuito principal | kA | 20 | 20 | 20 | |
| Interruptor de puesta a tierra | kA | 20 | 20 | 20 | ||
| Duración corta | Circuito principal | S | 4 |
| 4 | |
| Interruptor de puesta a tierra | S | 4 | 4 | 4 | ||
| Corriente máxima nominal soportada | Circuito principal | kA | 50 |
| 50 | |
| Interruptor de puesta a tierra | kA | 50 | 50 | 50 | ||
| Prueba de arco interno (Prueba de arco interno) | A | 630 | 20 kA/0,5 s | 630 | ||
| Corriente de ruptura nominal en bucle cerrado | A | 630 | Restringido por Fuse | 630 | ||
| Corriente de ruptura de carga activa nominal | A | 10 | Restringido por Fuse | 25 | ||
| Corriente de ruptura nominal del cable de carga | Veces | 5000 | 17.4 | 3000 | ||
| Vida mecánica | Interruptor de carga/aislamiento | Veces | 3000 | 5000 | 3000 | |
| Interruptor de puesta a tierra | Veces |
| 3000 | 10000 | ||
| Interruptor de circuito de vacío | Mpa |
|
|
| ||
| Presión del gas SF6 (presión absoluta a 20℃) |
|
| 0,035 |
| ||
| Tasa de fuga anual |
|
| ≤0,025% Año |
| ||
| Nivel de protección del gabinete y del fusible |
|
| IP67 |
| ||
| Nivel de protección del gabinete y la carcasa |
|
| IP41 |
| ||
| Nivel de protección de la unidad principal del anillo exterior |
|
| IP44W | |||
Funciones del producto
◆Diseño modular y ampliable para una configuración flexible.
◆Compartimentos totalmente aislados y sellados, rellenos de gas SF6 para una mayor seguridad.
◆Admite múltiples direcciones de entrada/salida de cables (izquierda, derecha, abajo).
◆Compatible con dispositivos de operación eléctrica y terminales de automatización de distribución.
◆Permite la monitorización y el control remotos (funciones “Cuatro Remotos”) para la integración en la red eléctrica inteligente.
◆Funcionamiento sin mantenimiento con una vida útil superior a 30 años.
Entorno aplicable
◇Temperatura ambiente: -40℃ a +50℃.
◇Humedad relativa: ≤95% de media diaria.
◇Velocidad del viento: Hasta 35 m/s.
◇Nivel de contaminación: III.
◇Resistencia sísmica: 8 grados.
◇Lugares de instalación: Áreas bien ventiladas, libres de incendios, explosiones, vibraciones intensas o gases corrosivos.
◇Nota especial: Para altitudes superiores a 2000 m o condiciones extremas, consulte al fabricante para realizar los ajustes necesarios.
Características destacadas del producto
◆Alta seguridad: Todas las partes activas están selladas con gas SF6; enclavamiento mecánico; conexiones de cables aisladas al tacto; monitoreo de presión y dispositivo de alivio a prueba de explosiones.
◆Diseño flexible: Múltiples métodos de entrada de línea; unidades modulares combinables; expansión de barras colectoras integrada; soluciones personalizables.
◆Estructura compacta: Tamaño uniforme del módulo (excepto la medición), ahorro de espacio y fácil instalación.
◆Eficiencia económica: Bajo mantenimiento, tamaño compacto, excelente relación costo-rendimiento, larga vida útil.
◆Amplia aplicabilidad: protección IP67, adecuada para entornos húmedos, polvorientos, salinos y contaminados.
◆Preparado para redes inteligentes: Admite terminales de automatización para monitoreo y control inteligentes.
