Aparamenta eléctrica fija tipo caja metálica HXGN17-12

El cuadro de distribución fijo de tipo caja metálica HXGN17-12 es una solución robusta de alta tensión de CA diseñada para sistemas trifásicos de 12 kV y 50 Hz. Se utiliza principalmente para la distribución y protección de energía en redes de distribución anular, redes de alimentación de terminales e instalaciones eléctricas industriales. Cumple con las normas internacionales GB3906 e IEC298, lo que garantiza un rendimiento fiable en la recepción y distribución de energía eléctrica, y además es apto para su integración en subestaciones compactas.

Contáctanos

Parámetro del producto

Detalles del producto

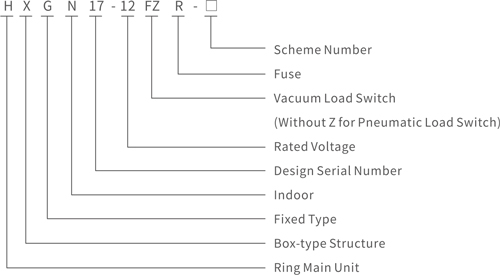

Modelo de producto

1.HXGN17-12 Aparamenta fija metálica encapsulada tipo caja.jpg

Parámetros técnicos

Número de serie		Artículo	Unidad	FN12-12	FZN25-12
1		Tensión nominal	KV	12
2		Tensión de resistencia a la frecuencia de potencia de 1 minuto		Interconexión fase-tierra e interfase 42; Espacio de aislamiento 48
3		Voltaje de impulso de rayo (pico)		Relación fase-tierra e interfase 75; Espacio de aislamiento 85
4		Frecuencia nominal	Hz	50
5	Interruptor de carga	Corriente nominal	A	630
6		Vida útil bajo corriente nominal	Veces	No menos de 100
7		Capacidad de ruptura del transformador sin carga	kV/A	1250	1600
8		Corriente térmica estable nominal	kA/s	20/4; Interruptor de puesta a tierra 20/2
9		Corriente estable dinámica nominal (pico)	kA	50
10		Corriente nominal de cierre de cortocircuito (pico)	kA	50
11		Corriente nominal del fusible	A	125
12	Aparato combinado	Corriente de transferencia nominal	A	1200	2000
13		Corriente nominal de ruptura de cortocircuito	kA	31.5
14		Modelo de fusible compatible		S□LAJ-12
15		Vida mecánica	Veces	2000	10000
16		Tensión de resistencia a la frecuencia de potencia de 1 minuto para el circuito auxiliar	kV	2
17		Voltaje de funcionamiento del mecanismo de funcionamiento	En	CA/CC 220;110
18		Nivel de protección		IP2X
19		Dimensiones		600(700)×900×2000(1800)

Funciones del producto

Este cuadro de distribución es un componente clave en las redes de distribución de media tensión. Sus funciones principales incluyen la recepción y distribución fiable de energía eléctrica dentro de las secciones de la red designadas. Además, proporciona una protección esencial para la red y los equipos conectados. Una característica de seguridad fundamental es su mecanismo de enclavamiento integrado de "Cinco Prevenciones", que evita el mal funcionamiento y garantiza la seguridad del personal y los equipos.

Entorno aplicable

El equipo está diseñado para un funcionamiento fiable en condiciones ambientales específicas:

◇Rango de temperatura ambiente: -25°C a +40°C.

◇Altitud de instalación: No superior a 1000 metros sobre el nivel del mar.

◇Humedad: Humedad relativa media diaria ≤95%; media mensual ≤90%.

◇La atmósfera circundante debe estar libre de gases explosivos o corrosivos, vapores inflamables, polvo conductor o contaminación severa.

◇El lugar no debe estar sujeto a vibraciones severas ni presentar riesgos de incendio o explosión.

Características destacadas del producto

◆Cumplimiento de doble norma: Fabricado de acuerdo con la norma nacional china GB3906 y la norma internacional IEC298, lo que garantiza una amplia aceptación y altos estándares de calidad.

◆Seguridad mejorada: Equipado con un sistema de enclavamiento obligatorio de "cinco puntos de prevención", que mejora significativamente la seguridad operativa al prevenir accidentes eléctricos comunes.

◆Aplicación versátil: Ideal para diversos escenarios, incluyendo unidades de distribución trifásicas de CA, redes de distribución terminales y sistemas de alimentación industrial. Su diseño compacto permite una instalación sencilla en subestaciones compactas.

◆Construcción robusta: Gracias a su diseño fijo tipo caja con carcasa metálica, ofrece una gran protección, durabilidad y fiabilidad para funciones de distribución críticas en entornos industriales y de servicios públicos exigentes.
