Transformador de tensión para interiores (para armario de red en anillo)

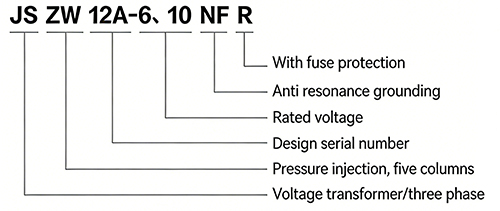

Modelo de producto
Parámetros técnicos
Tomar 10 kV como referencia
1. Aislamiento nominal: horizontal 12/42/75 kV
2. Factor de potencia: cos Φ = 0,8 (retraso)
| Modelo | Relación de tensión nominal | Nivel preciso y potencia secundaria nominal (VA) | Limitar la salida | Observaciones |
| JSZW12A-10NFR | | 3/3P | 3×500(1000) |
|
| | 0,5/3/3P | 3×300/3×500(1000) | Fuente de alimentación de 220 V para su funcionamiento | |
| 0,5/3/3P | ||||
| 0,5/3/3P | 3×300/3×500(1000) |
Nota: si existen requisitos especiales para la relación de transformación y la carga, indíquelo en el pedido.

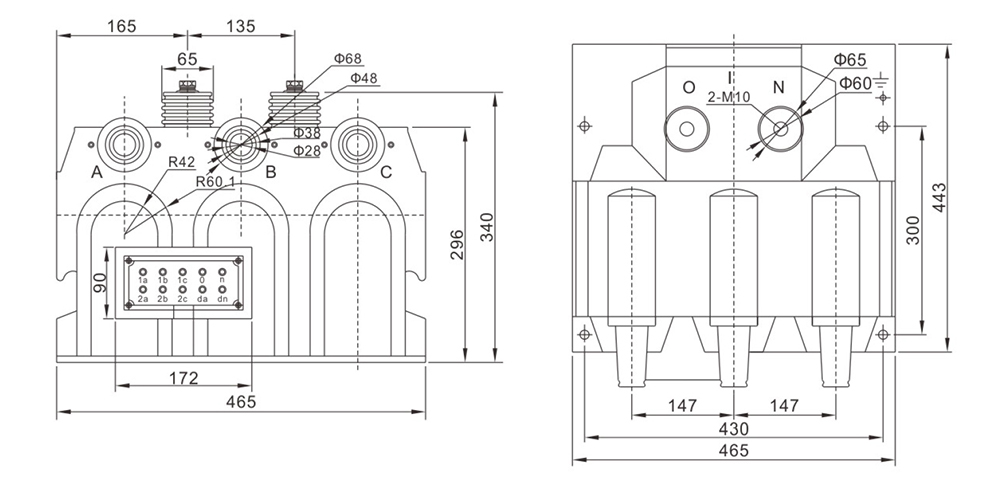

Dimensión del contorno

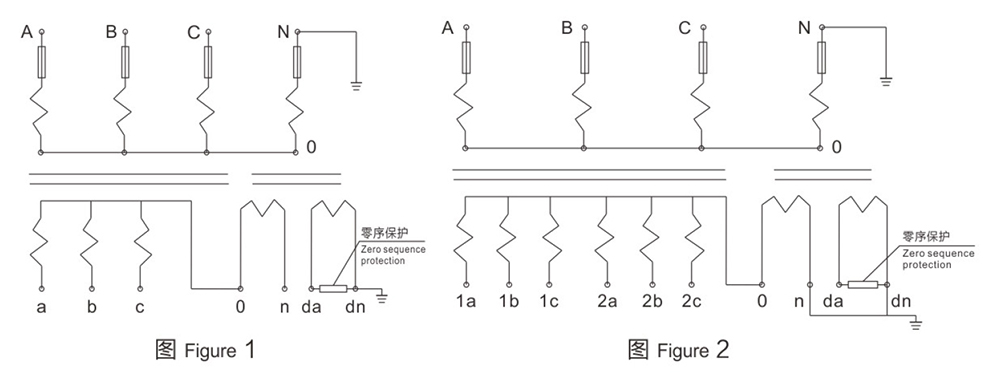

Diagrama de principio de cableado
Funciones del producto
◆Fuente de alimentación auxiliar: Proporciona una fuente de alimentación estable de 220 V para los circuitos de control y operación dentro del cuadro de distribución.
◆Medición de la tensión del sistema: Mide con precisión la tensión del sistema de 10 kV para su monitorización, medición y recopilación de datos.
◆Protección contra fallas a tierra: Proporciona señales de voltaje de secuencia cero esenciales para detectar fallas a tierra monofásicas y activar relés de protección.
◆Supresión de resonancia: La configuración central 4PT previene activamente la resonancia ferromagnética destructiva en el sistema PT.
Entorno aplicable
◇Aplicación principal: Se instala dentro de unidades de distribución anular cerradas o paneles de distribución interiores.
◇Sistema eléctrico: Apto para su uso en redes de distribución de energía de corriente alterna de 10 kV, 50 Hz o 60 Hz.
◇Aplicación: Diseñado exclusivamente para ambientes interiores, protege contra el polvo y la condensación en salas eléctricas o subestaciones.
Características destacadas del producto
◆Cumple con la normativa de State Grid: Fabricado según los estándares de State Grid, lo que garantiza la compatibilidad y la fiabilidad en proyectos de servicios públicos.
◆Diseño avanzado antirresonancia: El principio patentado 4PT garantiza un funcionamiento seguro sin resonancia durante fallos a tierra, una característica de seguridad fundamental.
◆Conexión Plug-and-Play: Incorpora un enchufe acodado estándar americano de 200 A (con fusible incorporado) para una conexión rápida, segura y fiable al circuito primario.
◆Construcción robusta: El diseño trifásico de cinco columnas con núcleo de hierro ofrece una alta precisión de medición y durabilidad para una larga vida útil.
◆Personalización disponible: Los parámetros técnicos pueden adaptarse mediante negociación con el fabricante para necesidades especiales del proyecto.
Instrucciones de instalación
◇Asegúrese de que el sistema de 10 kV esté completamente desenergizado y conectado a tierra antes de comenzar cualquier trabajo.
◇Inserte firmemente el conector acodado del transformador en la interfaz del buje de 200 A correspondiente en el gabinete de red en anillo hasta que haga clic/quede bloqueado de forma segura.
◇Conecte correctamente el cableado secundario (terminales a, n, da, dn) a los circuitos de medición, protección y alimentación correspondientes según el diagrama esquemático.
◇Verifique la clasificación y la integridad del fusible especial dentro del conector acodado antes de la energización.
◇Después de la instalación, realice las pruebas necesarias del sistema (resistencia de aislamiento, relación, polaridad) y verifique las salidas de la señal de protección antes de la puesta en servicio.
