Sensor combinado integrado de voltaje y corriente

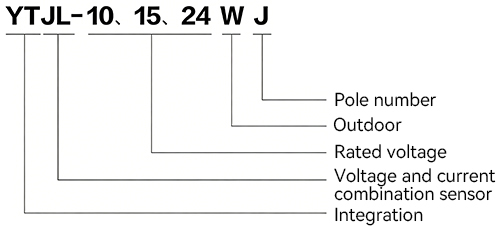

Modelo de producto
Parámetros técnicos
Tomar como referencia la tensión nominal de 10 kV.
| Parámetro | Valor |
| Relación de transformación de tensión nominal | Secuencia trifásica: 10 kV/√3/3,25 V/√3 |
| Relación de corriente nominal | Secuencia trifásica: 600 A/1 V |
| Nivel de precisión | 0,5/1;0,5S/5P10 |
| Tensión de alimentación | monofásico: 10 kV/√3, CC 27 V, 5 W |
| Resistencia de aislamiento | >1000 MΩ |
| Carga nominal | 2 MΩ |
| Frecuencia de trabajo | 50(60)Hz |
| Rango de temperatura | -40℃~70℃ |
| Nivel de aislamiento nominal | 12/42/75 kV |

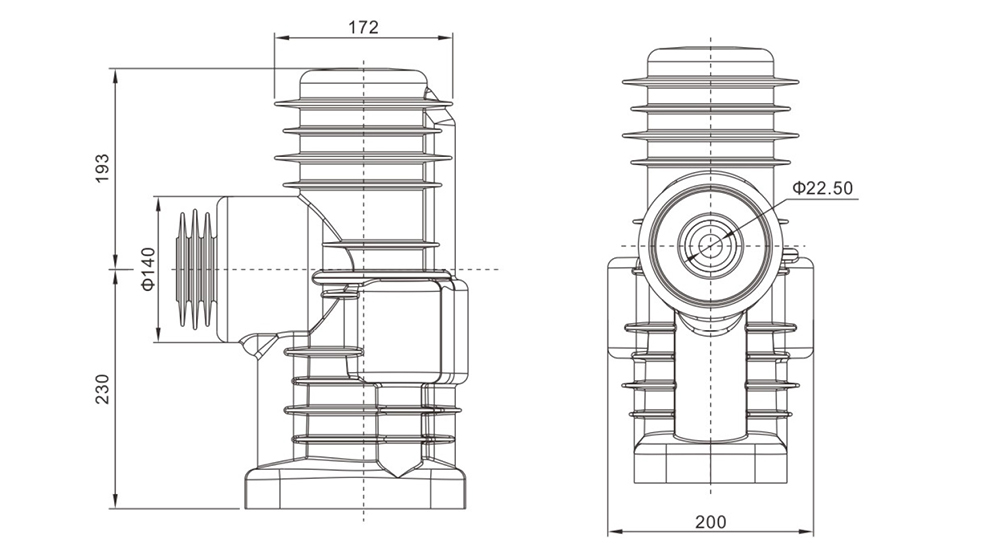

Dimensión del contorno

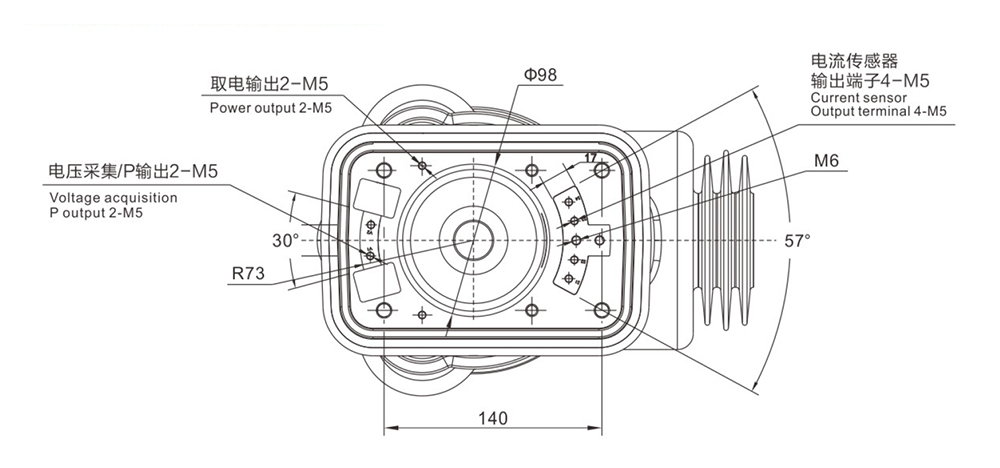

Instale los accesorios correspondientes, como la cámara de extinción de arco, la conexión flexible y la varilla guía, según el tamaño del poste. Consulte el diagrama de distribución de terminales de salida en la parte inferior del poste para ubicar los orificios de instalación de la caja.
Instalar la base
Funciones del producto
◆Recopila simultáneamente señales de secuencia de fase, secuencia cero, voltaje y corriente para una monitorización integral de la red eléctrica.
◆Integra sensores de voltaje y corriente con componentes de consumo de energía directamente dentro del polo del interruptor automático.
◆Proporciona una salida de potencia auxiliar estable de 2-5W para alimentar los dispositivos conectados.
◆Ofrece un diseño personalizable para satisfacer los requisitos específicos del usuario en cuanto a relaciones de transformación, parámetros de potencia y funcionalidad.
Entorno aplicable
◇Diseñados específicamente para la integración primaria-secundaria de interruptores automáticos inteligentes de State Grid.
◇Ideal para aplicaciones de redes inteligentes que requieren sensores integrados y suministro de energía dentro de instalaciones compactas de interruptores automáticos.
◇Adecuado para armarios eléctricos interiores o cajas de disyuntores donde se necesite una adquisición de señal y una salida de potencia integradas y fiables.
Características destacadas del producto
◆Diseño todo en uno: Los sensores de voltaje/corriente y los componentes de captación de energía están completamente integrados en el poste, lo que ahorra espacio y simplifica la instalación.
◆Doble capacidad: Combina la adquisición precisa de señales eléctricas con una salida de alimentación útil (2-5 W).
◆Alta capacidad de personalización: Se puede adaptar a las relaciones de transformación de voltaje/corriente, los niveles de potencia y los requisitos de secuencia de fases definidos por el usuario.
◆Optimizado para la red eléctrica: Desarrollado específicamente para los interruptores automáticos inteligentes de State Grid, lo que garantiza la compatibilidad y el rendimiento.
Instrucciones de instalación
◇El conjunto del sensor está preintegrado en el polo del interruptor automático; asegúrese de que el polo esté correctamente instalado en el cuerpo del interruptor.
◇El dispositivo de suministro de energía correspondiente (componente de consumo de energía) debe instalarse dentro del cuadro de disyuntores según el diseño.
◇Al realizar el pedido, proporcione al fabricante las siguientes especificaciones detalladas: relaciones de transformación de voltaje/corriente nominales, voltaje y potencia de alimentación monopolar (rango de 2 a 5 W) y la secuencia de fases de alimentación designada.
◇Para cualquier requisito especial, póngase en contacto directamente con el fabricante para organizar la personalización antes de la instalación.
