Transformador de voltaje de alta calidad JDZW-10R

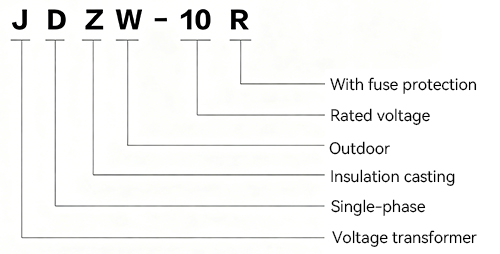

Modelo de producto
Parámetros técnicos
Tomar 10 kV como referencia
| Modelo | Relación de tensión nominal (V) | Precisión y resultados de la calificación | Potencia de salida límite (VA) | Nivel de aislamiento nominal (kV) | ||
| 0,2 | 1 | 3(6P) | ||||
| JDZW-10R | 10000/220 |
|
| 500 | 1000 | 12/42/75 |
| 10000/100/220 | 25 | 50 | 300 | |||

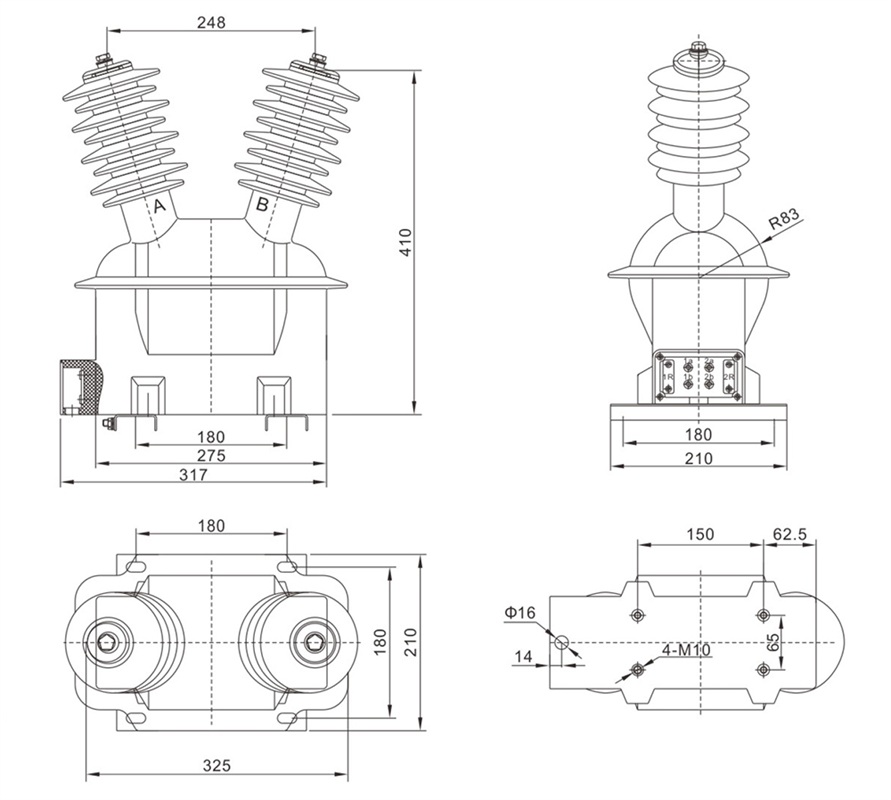

Dimensión del contorno

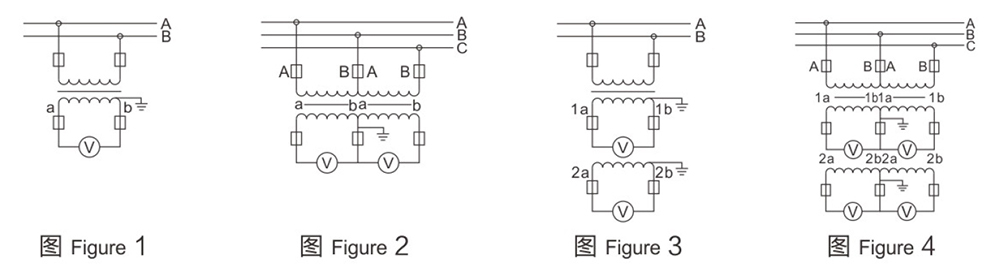

Diagrama de principio de cableado
Funciones del producto
◆Proporciona una medición precisa del voltaje para la medición y el monitoreo en sistemas de energía de 50 Hz.
◆Permite la medición precisa de la energía eléctrica para la facturación y el análisis de la carga.
◆Suministra señales de voltaje fiables para circuitos de protección y control de relés.
◆Admite los estándares de conexión de enchufes aéreos de State Grid (4 núcleos) y South Grid (3 núcleos).
Entorno aplicable
◇Diseñado para instalación en exteriores en redes de distribución de media tensión de 6 kV y 10 kV.
◇Adecuado para subestaciones, líneas eléctricas y otras instalaciones eléctricas exteriores.
◇Compatible con entornos que requieren una sólida resistencia a la intemperie y a la contaminación.
◇Cumple con los requisitos de la aplicación en sistemas con una frecuencia nominal de 50 Hz.
Características destacadas del producto
◆Diseño duradero para exteriores: La fundición de resina epoxi totalmente cerrada proporciona una excelente protección ambiental.
◆Opciones de doble aislamiento: Disponible con aislamiento externo de gel de sílice o resina epoxi para una aplicación flexible.
◆Compatibilidad con la red eléctrica: Admite los estándares de enchufes aéreos de State Grid (4 núcleos) y South Grid (3 núcleos).
◆Versatilidad de bobinado múltiple: Diseño monofásico con múltiples bobinados para funciones de medición y protección.
◆Configuración personalizable: Los parámetros técnicos se pueden adaptar para satisfacer los requisitos específicos del proyecto.
Instrucciones de instalación
◇Verifique que la tensión del sistema (6 kV/10 kV) y la frecuencia (50 Hz) coincidan con las especificaciones del transformador.
◇Seleccione el tipo de aislamiento adecuado (gel de sílice o resina epoxi) en función de las condiciones ambientales.
◇Elija el conector de antena correcto (de 4 núcleos para aplicaciones de State Grid o de 3 núcleos para aplicaciones de South Grid).
◇Instálelo de forma segura sobre una estructura de soporte exterior adecuada, siguiendo las normas de seguridad eléctrica.
◇Conecte los devanados según las funciones de medición y protección requeridas. Para requisitos especiales, consulte al fabricante durante el proceso de pedido.
