Interruptores extraíbles de baja tensión MNS
Parámetros técnicos
(1) Rendimiento eléctrico
| Tensión de aislamiento nominal | 600V |
| Tensión nominal de funcionamiento | 380V, 660V |
| Corriente máxima de funcionamiento de la barra colectora principal | 5000A |
| Corriente nominal soportada por la barra colectora principal | 100 kA |
| Corriente máxima nominal soportada por la barra colectora principal | 220 kA |
| Corriente máxima de funcionamiento de la barra colectora de distribución (barra colectora vertical) | 1000A |
| Corriente máxima de la barra colectora de distribución (barra colectora vertical) | 80 kA |
| Tipo estándar | 105 kA (máx.) |
| Tipo mejorado | 176 kA (máx.) |
(2) Clase de protección
Cumple con las normas IEC 529 y DIN 40050.
Protección IP30 contra objetos sólidos de más de 2,5 mm.
Protección IP40 contra objetos sólidos de más de 1,5 mm
Protección IP54 contra el polvo y las salpicaduras desde cualquier dirección.
(Al solicitar un nivel de protección IP54, se debe negociar con el fabricante).
Estructura del gabinete

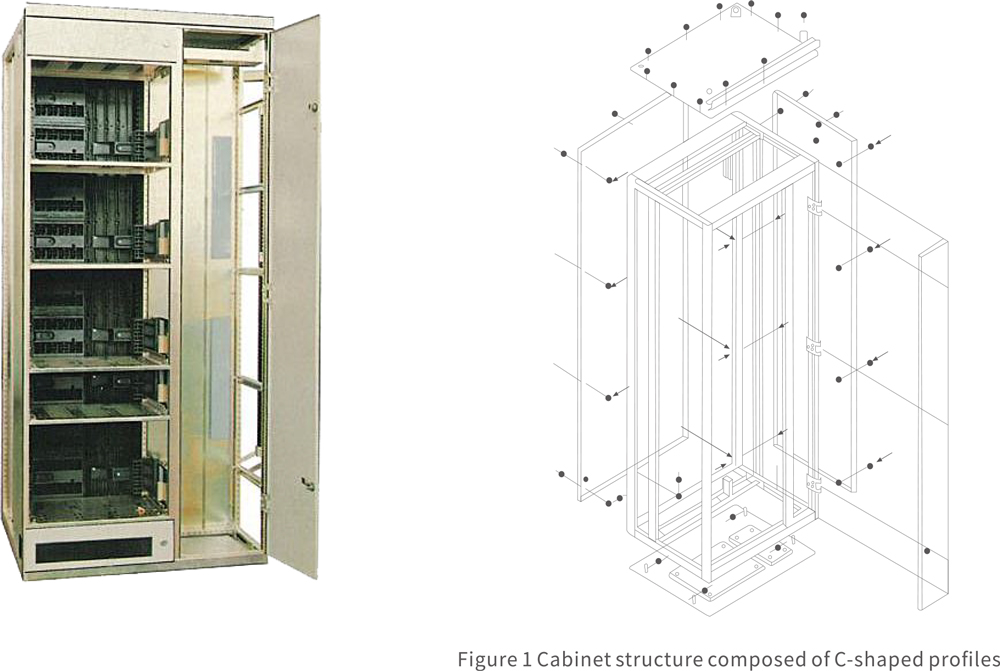

La estructura básica del armario de distribución se compone de perfiles en forma de C. Estos perfiles están fabricados con chapas de acero dobladas con un módulo de elasticidad E=25 mm para la perforación de los orificios de montaje. Todos los bastidores y tabiques internos del armario están galvanizados para su purificación. Los paneles de la puerta y los paneles laterales están recubiertos con pintura electrostática de alta tensión. La estructura básica del armario se muestra en la Figura 1, y sus dimensiones básicas se detallan en las Tablas 1 y 2.
Funciones del producto
Este cuadro de distribución está diseñado para la generación, transmisión, distribución y conversión de energía, así como para el control de equipos de consumo en sistemas trifásicos de cinco hilos (400 V, 660 V, hasta 5000 A). Proporciona gestión y protección centralizadas de la energía para aplicaciones en empresas de servicios públicos, industria y edificios comerciales. Además, admite la compensación de potencia reactiva para la barra colectora principal mediante armarios de compensación de condensadores, lo que mejora la eficiencia general del sistema y la calidad de la energía.
Entorno aplicable
Funciona de forma fiable en temperaturas ambiente de -5 °C a +40 °C (promedio de 24 h ≤ +35 °C), a altitudes de hasta 2000 m y en aire limpio con humedad controlada (≤50 % a +40 °C, hasta 90 % a +20 °C). La unidad soporta el transporte y el almacenamiento en temperaturas de -25 °C a +55 °C, con una exposición breve de hasta +70 °C (≤24 h) sin sufrir daños irreversibles. Para condiciones no estándar o instalaciones especializadas (por ejemplo, plataformas marinas, centrales nucleares), se requiere un acuerdo técnico independiente.
Características destacadas del producto
◆Funcionamiento seguro: Equipado con dispositivos de bloqueo mecánico seguros en los cajones, que garantizan la seguridad del usuario y evitan errores de funcionamiento.
◆Flexibilidad modular: Construido a partir de módulos estandarizados y serializados, lo que permite configuraciones personalizables, un mantenimiento sencillo y escalabilidad.
◆Amplio cumplimiento: Fabricado de acuerdo con las normas GB 7251.1 e IEC 60439, lo que garantiza estándares internacionales de calidad y seguridad.
◆Diseño robusto: Diseñado para funcionar en condiciones ambientales y de temperatura extremas, lo que garantiza durabilidad y un rendimiento constante.
