Transformador de corriente de fusión primario y secundario

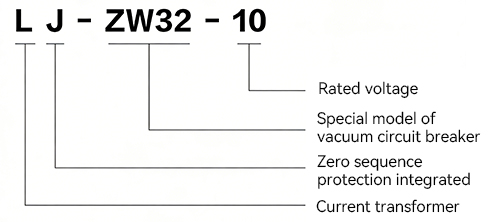

Modelo de producto
Parámetros técnicos
| Corriente primaria nominal | Corriente secundaria nominal | Potencia secundaria nominal | |||
| 0,2 | 0,5 | 10P5 | 10P10 | ||
| 200 | 5(1) |
| 2.5 | 1.5 | 0,75 |
| 400 |
| 3,75 | 3,75 | 2.5 | |
| 600 |
| 5 | 10 | 5 | |
| Secuencia cero:20 | 1 |
|
| 0,5 |
|
| 50 |
|
| 1.0 |
| |
| 100 |
|
| 1.0 | ||

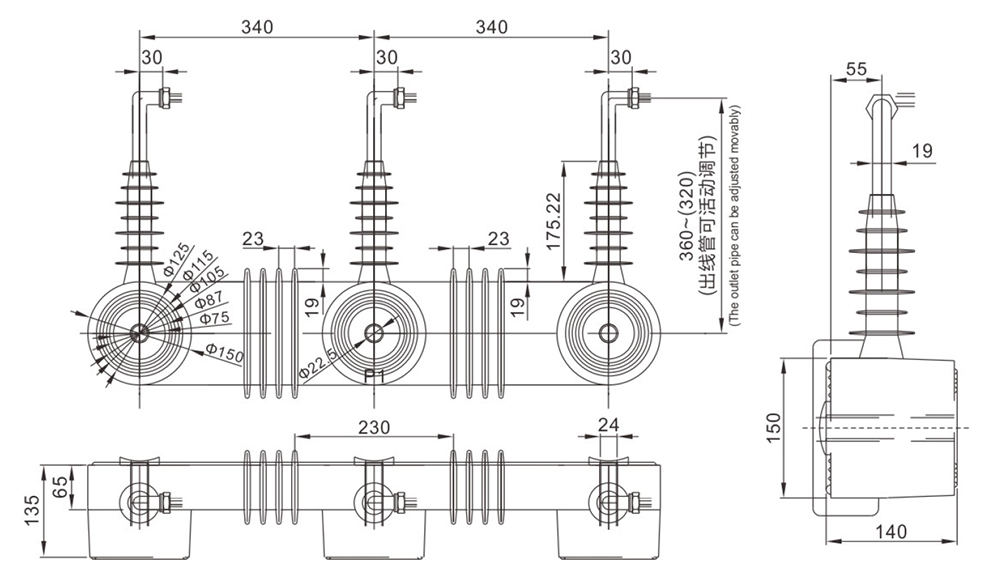

Dimensión del contorno

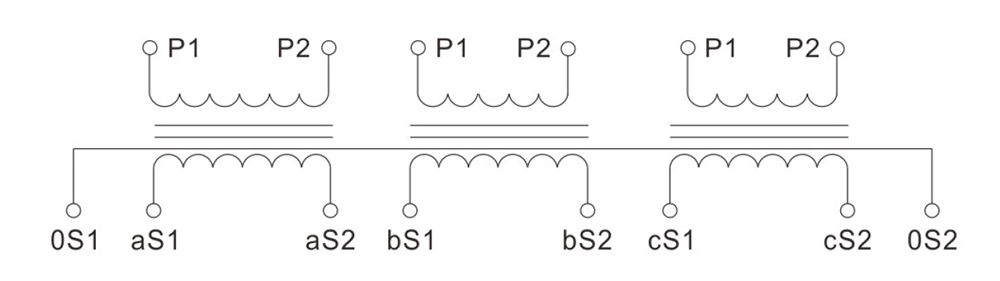

Diagrama de principio de cableado
Funciones del producto
Este transformador integra múltiples funciones críticas: proporciona una transformación de corriente precisa para la protección del sistema con tres relaciones ajustables, incorpora un devanado de secuencia cero dedicado para la detección de fallas a tierra (rango del 5 % al 120 % ≤ Grado 3, 500 % ≤ 10 %) y ofrece una medición de clase 0.5 de alta precisión desde su devanado de protección trifásico. Se integra a la perfección con los equipos primarios (aparamenta) y los sistemas secundarios, lo que permite la adquisición directa de datos para redes inteligentes, al tiempo que garantiza una coordinación de aislamiento fiable y la seguridad eléctrica en la interfaz del interruptor.
Entorno aplicable
Este producto está diseñado específicamente para redes de distribución eléctrica de media tensión en exteriores. Su principal aplicación es la integración o la modernización de interruptores automáticos de vacío para exteriores de la serie ZW32-10. Su aislamiento exterior resistente a los rayos UV y al envejecimiento lo hace apto para condiciones ambientales adversas. Es ideal para modernizaciones de redes eléctricas, proyectos de subestaciones inteligentes y cualquier situación que requiera un diseño compacto con fusibles primario-secundario para una monitorización y protección de corriente fiables.
Características destacadas del producto
◆Diseño de fusión patentado: Integración única de sistemas primarios y secundarios, que simplifica la estructura y mejora la fiabilidad.
◆Aislamiento doble avanzado: Caucho de silicona metilvinílica exterior para resistencia a la intemperie; resina epoxi interior para una fijación robusta del bobinado y protección contra la humedad.
◆Bobinados multifuncionales: Un único bobinado trifásico cumple simultáneamente funciones de medición y protección de alta precisión (clase 0,5), con una bobina independiente de detección de fallos de secuencia cero.
◆Mayor fiabilidad de la interfaz: El aislamiento especialmente reforzado en la unión a tope del interruptor garantiza la resistencia a la tensión y al impulso de rayo según las normas nacionales.
◆Configuración flexible: Ofrece tres índices de protección para adaptarse a diversos requisitos del sistema, con soporte para personalización.
Instrucciones de instalación
Este transformador de corriente (TC) está diseñado para su integración directa con interruptores automáticos ZW32-10. Al realizar el pedido, los usuarios deben especificar la tensión de alimentación monopolar, la potencia y la secuencia de fases de la alimentación (código de suministro: LJ-ZW32-10). La instalación consiste en montar la unidad de forma segura en la interfaz del interruptor designada, asegurando una conexión eléctrica y una alineación mecánica adecuadas según el diseño de integración. Para aplicaciones no estándar o requisitos técnicos especiales, consulte directamente con el fabricante para analizar la personalización y los protocolos de instalación específicos antes de la compra.
