Sensor combinado electrónico de fusión secundaria

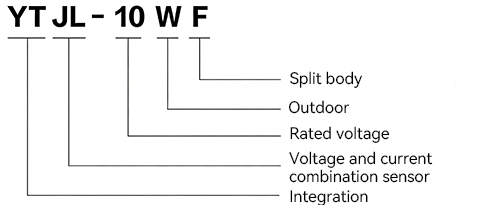

Modelo de producto
Parámetros técnicos
| Parámetro | Valor |
| Relación de transformación de tensión nominal | Secuencia trifásica: 10 kV/√3/3,25 V/√3 |
| Relación de corriente nominal | Secuencia trifásica: 600 A/1 V(A) |
| Nivel de precisión | 0,5/1 0,5/5P10 |
| Resistencia de aislamiento | >1000 MΩ |
| Carga nominal | 2 MΩ |
| Frecuencia de trabajo | 50 Hz |
| Rango de temperatura | -40℃~70℃ |
| Nivel de aislamiento nominal | 12/42/75 kV |

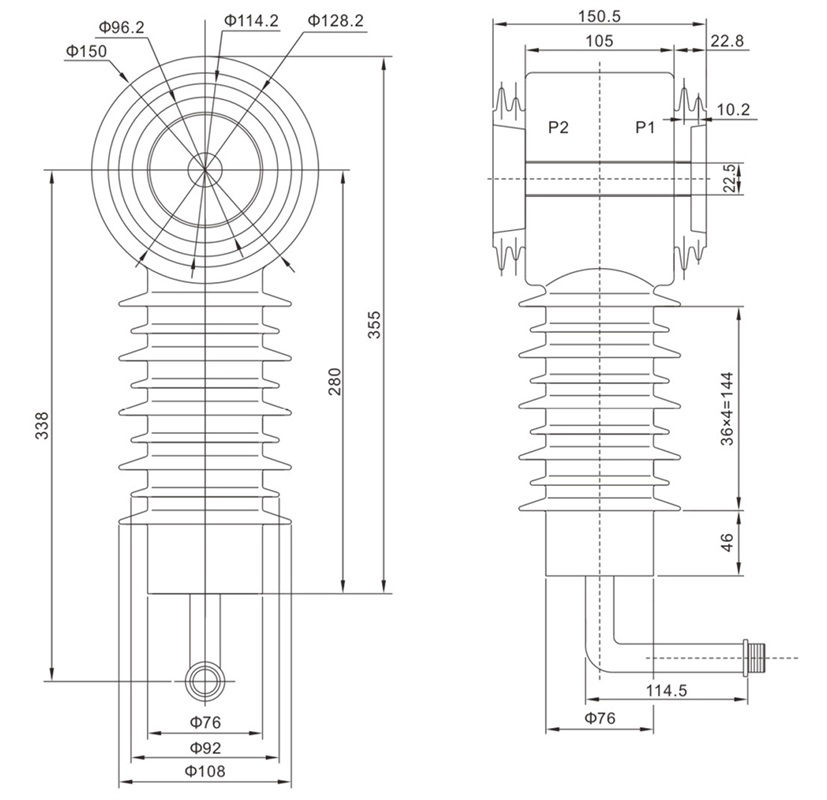

Dimensión del contorno
Funciones del producto
◆Integra la detección de voltaje y corriente de secuencia de fase y de secuencia cero en un solo dispositivo.
◆Proporciona medición integrada de voltaje, corriente y potencia para una monitorización integral de la red eléctrica.
◆Permite el montaje directo con disyuntores para formar sistemas inteligentes de disyuntores de vacío.
◆Proporciona datos eléctricos precisos para la protección, el control y el análisis en redes de distribución.
Entorno aplicable
◇Diseñado para redes de distribución de CA de 10 kV y 20 kV en aplicaciones de redes inteligentes.
◇Adecuado para su integración en cuadros eléctricos inteligentes y equipos secundarios compactos.
◇Funciona de forma fiable en entornos que cumplen con los estándares operativos de la red eléctrica, incluidas las subestaciones y los sistemas de distribución automatizados.
Características destacadas del producto
◆Cumple con las especificaciones técnicas de fusión primaria-secundaria de State Grid y las normas T/CES 018-2018.
◆Combina múltiples funciones de detección en un diseño compacto que ahorra espacio.
◆Características: bajo consumo de energía, alta precisión de medición y estabilidad a largo plazo.
◆Simplifica la instalación gracias a un diseño que permite el montaje directo en los interruptores automáticos.
◆Admite personalización para cumplir con los requisitos específicos del proyecto y los parámetros técnicos.
Instrucciones de instalación
◇Confirme la compatibilidad con el modelo de interruptor automático de destino y la tensión del sistema (10 kV o 20 kV).
◇Antes de realizar el pedido, especifique la tensión de alimentación monopolar, los requisitos de potencia y la secuencia de fases de la alimentación.
◇Ensamble el sensor directamente con el disyuntor según las pautas de integración proporcionadas.
◇Asegúrese de que todas las conexiones eléctricas estén seguras y correctamente sincronizadas según el diagrama de cableado.
◇Para cualquier necesidad técnica o de personalización especial, comente los detalles con el fabricante al realizar el pedido utilizando el código de suministro YTJL-10WF.
