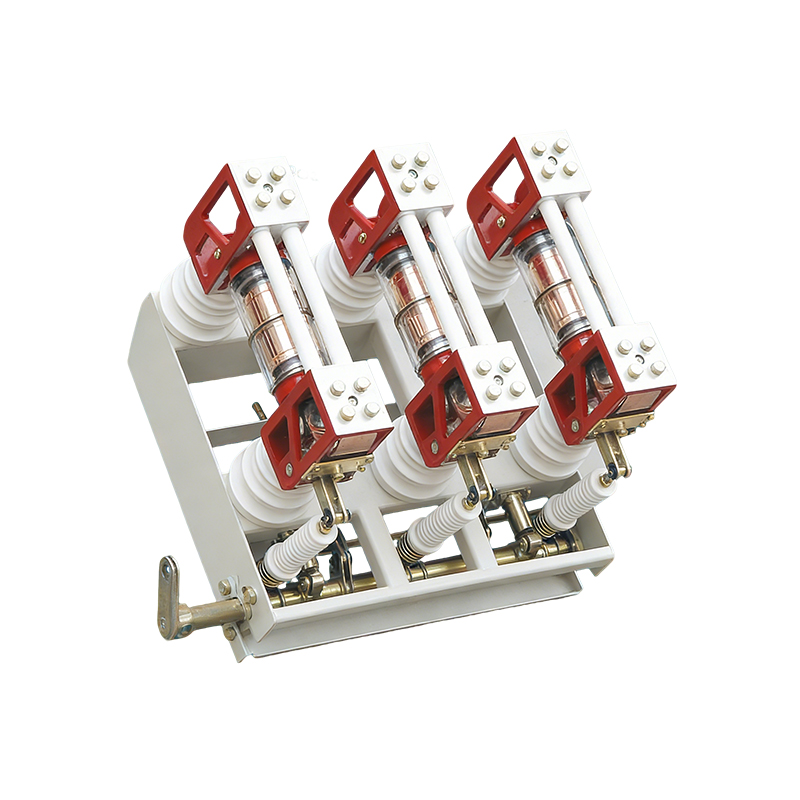

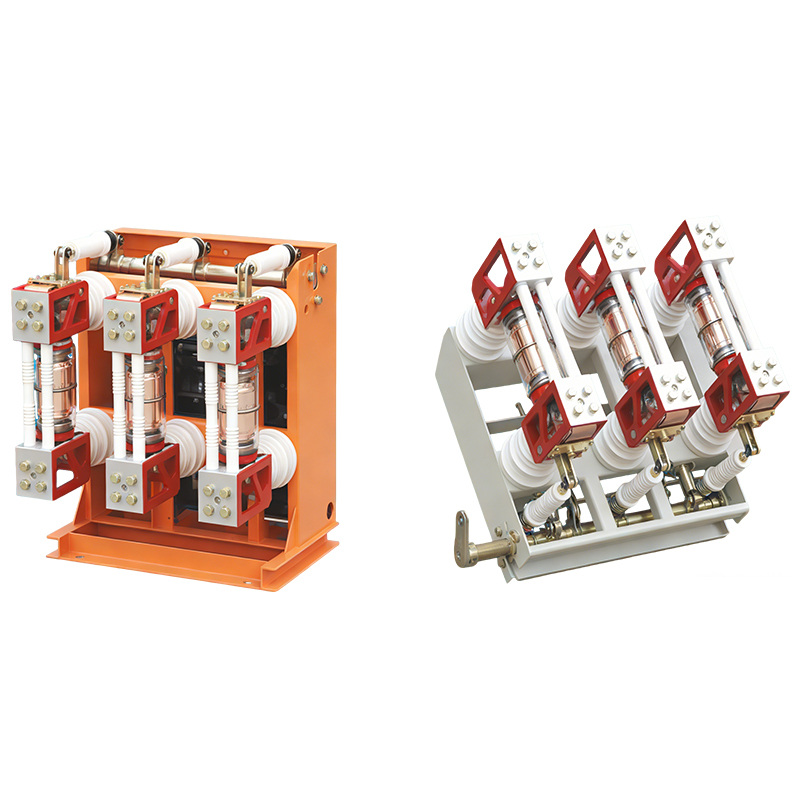

Interruptor automático de vacío de alta tensión para interiores, serie ZN28G/ZN28A-12, de montaje lateral
Especificaciones técnicas
| Artículo | Unidades | Parámetros | ||
| Tensión nominal | KV | 12 | ||
| Corriente nominal | A | 630-3150 | ||
| Corriente nominal de ruptura de cortocircuito | EL | 20 | 31.5 | 40 |
| Corriente nominal de cierre en cortocircuito | EL | 50 | 80 | 100 |
| Corriente eléctrica dinámica constante nominal (pico) | EL | 50 | 80 | 100 |
| Corriente de estabilidad térmica nominal (RMS) | EL | 20 | 31.5 | 40 |
| Tiempo de estabilidad térmica nominal | S | 4 | ||
| Los tiempos de ruptura de la corriente nominal de ruptura de cortocircuito | Veces | 30(50) | ||
| Tiempo de apertura del mecanismo de funcionamiento electromagnético CD10 | EM |
| ||
| Secuencia operativa nominal |
| O-0,3s-CO-180s-CO | ||
| Voltaje RMS de resistencia a frecuencia de potencia de un minuto | KV | La fase 42, sección 48 | ||
| presión de choque de rayo | KV | La fase 75, sección 85 | ||
| Vida mecánica | Veces | 10000 | ||
| Nota: 20KA,31.5KA t=0.3s t1=180s 40KA t=180s t1=180s. | ||||

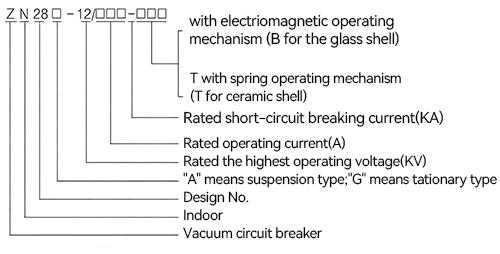

Modelo de producto

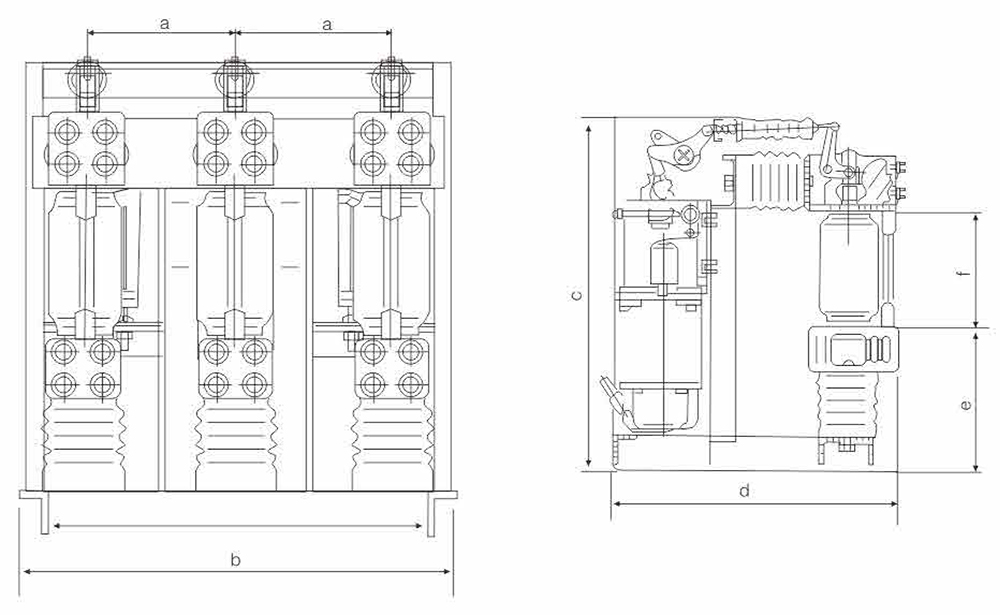

Dimensión
Funciones del producto
◆Control y protección de circuitos: Proporciona un control y una protección fiables para las instalaciones eléctricas en entornos industriales y de generación de energía.
◆Manejo de operación frecuente: Diseñado para aplicaciones que requieren ciclos de conmutación frecuentes sin degradación del rendimiento.
◆Interrupción de corriente de falla: Interrumpe de forma segura las corrientes de falla mediante tecnología avanzada de interrupción por vacío.
◆Conmutación de carga: Conecta y desconecta las corrientes de carga en condiciones normales de funcionamiento con un desgaste mínimo de los contactos.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica en interiores de corriente alterna trifásica de 12 kV y 50 Hz.
◇Rango de temperatura: Funciona a temperaturas ambiente de hasta +40 ℃ (se permite el almacenamiento hasta -30 ℃).
◇Altitud de instalación: Diseñado para elevaciones de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media diaria ≤95% y una humedad media mensual ≤90%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de gases corrosivos, vapores inflamables y contaminación significativa.
Características destacadas del producto
◆Versatilidad de montaje lateral: Su exclusiva configuración de montaje lateral ofrece opciones de instalación flexibles para diversas distribuciones de cuadros eléctricos y limitaciones de espacio.
◆Múltiples opciones de mecanismo de funcionamiento: Disponible con mecanismo de resorte CT17, mecanismo de resorte CT19 o mecanismo electromagnético CD17, lo que permite la personalización según los requisitos y preferencias de cada aplicación.
◆Tecnología de interrupción por vacío: Emplea una tecnología probada de extinción de arco por vacío para un funcionamiento limpio y sin mantenimiento, con una larga vida útil eléctrica y un impacto ambiental mínimo.
◆Capacidad de funcionamiento frecuente: Diseñado específicamente para aplicaciones que requieren conmutación frecuente, como bancos de condensadores, hornos de arco y centros de control de motores.
◆Protección de grado industrial: Ideal para entornos exigentes, como plantas industriales, centrales eléctricas y subestaciones, donde la protección fiable de los circuitos es fundamental.
◆Amplia gama de aplicaciones: Adecuado para una amplia variedad de instalaciones eléctricas que requieren un control y una protección robustos en sistemas de distribución de media tensión.
