Interruptor automático de vacío de alta tensión para interiores, serie ZN63(VBM7)-12, de montaje lateral
Especificaciones técnicas
| NO. | Artículo | Unidades | Parámetros | |||
| 1 | Tensión nominal | kV | 12 | |||
| 2 | Corriente nominal | A | 630-1250 | 1250 | 1250 | |
| 3 | Corriente nominal de ruptura de cortocircuito | kV | 20 | 25 | 31.5 | |
| 4 | Corriente nominal de cierre en cortocircuito | kV | 50 | 63 | 80 | |
| 5 | Corriente máxima nominal soportada | kV | 50 | 63 | 80 | |
| 6 | Corriente de cortocircuito soportada con clasificación 4S | kV | 20 | 25 | 31.5 | |
| 7 | Nivel de aislamiento nominal | Voltaje de frecuencia de potencia de 1 minuto | kA | 42 (fractura 48) | ||
| Tensión de resistencia al impulso de rayo (pico) | 75 (fractura 65) | |||||
| 8 | Secuencia operativa nominal |
| O-0.3S-CO-180S-CO | |||
| 9 | Vida del mecanismo | Veces | 10000 | |||
| 10 | Tiempos de apertura de la corriente nominal de interrupción de cortocircuito | Veces | 50 | |||
| 11 | Tensión nominal de cierre del operador (CC) | En | CA/CC 220.110 | |||
| 12 | Tensión nominal de apertura del operador (CC) | En | CA/CC 220.110 | |||
| 13 | Espacio libre entre contacto abierto | mm | 11±1 | |||
| 14 | Sobrecarrera (grado de compresión del resorte de contacto) | mm | 3,5±0,5 | |||
| 15 | Tres puntos de fase, tiempo de rebote de cierre | EM | ≤2 | |||
| 16 | Tiempo de rebote de cierre de contacto | EM | ≤2 | |||
| 17 | Velocidad de apertura media | EM | 1,1±0,2 | |||
| 18 | Velocidad de cierre promedio | EM | 0,6±0,2 | |||
| 19 | Horario de apertura | El voltaje de funcionamiento más alto | s | ≤0,05 | ||
| El voltaje de funcionamiento más bajo | ≤0,08 | |||||
| 20 | Hora de cierre | s | 0.1 | |||
| 21 | El contacto dinámico y estático permitió el desgaste de un espesor acumulativo. | mm | 3 | |||

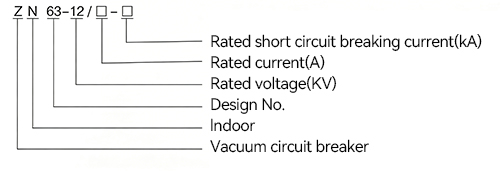

Modelo de producto

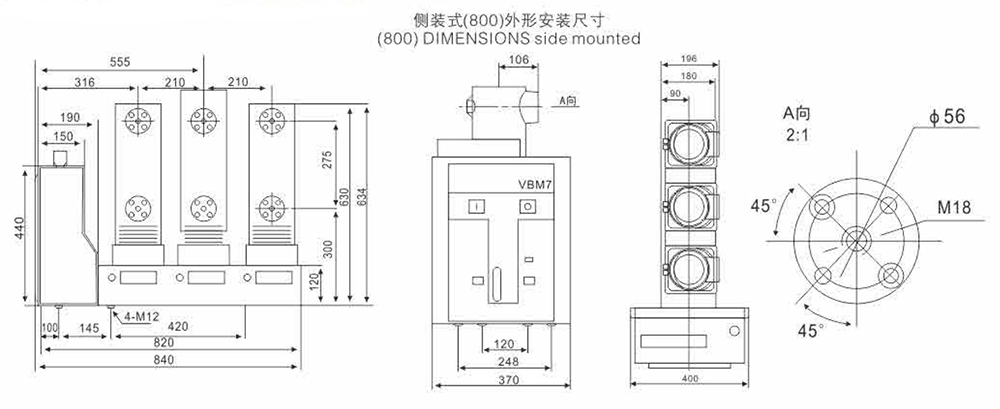

Dimensión
Funciones del producto
◆Protección y control de circuitos: Funciona como unidad de protección y control para líneas de transmisión y distribución en sistemas de media tensión.
◆Manejo de operación frecuente: Diseñado específicamente para aplicaciones que requieren conmutación frecuente a corrientes de operación nominales.
◆Interrupción de cortocircuito: Capaz de realizar múltiples operaciones de interrupción de cortocircuito con un rendimiento constante.
◆Instalación fija: Diseñado para montaje permanente en sistemas fijos de distribución y aparamenta eléctrica.
◆Integración versátil del sistema: Puede utilizarse de forma independiente o integrarse en redes de alimentación en anillo, sistemas variables tipo caja y configuraciones de alimentación no estándar.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica en interiores de corriente alterna trifásica de 12 kV y 50 Hz.◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -15℃ a +40℃.
◇Altitud de instalación: Diseñado para elevaciones de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media diaria ≤95% y una humedad media mensual ≤90%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de gases corrosivos, vapores inflamables y contaminación significativa.
Características destacadas del producto
◆Superioridad en la interrupción del vacío: Proporciona una rápida extinción del arco, una mínima erosión de los contactos y una larga vida útil eléctrica.◆Capacidad de conmutación excepcional: ideal para el funcionamiento frecuente a corrientes nominales o múltiples ciclos de interrupción de cortocircuito, superando a las tecnologías convencionales.
◆Versatilidad de instalación fija: Diseñado para montaje permanente en cuadros eléctricos fijos, pero flexible para redes en anillo, subestaciones de caja y sistemas no estándar.
◆Mantenimiento mínimo: Los interruptores de vacío sellados de por vida eliminan la necesidad de reemplazar los contactos y realizar el mantenimiento de extinción del arco eléctrico.
◆Adaptabilidad a múltiples aplicaciones: Funciona eficazmente como unidad independiente o integrada en sistemas de distribución complejos, como unidades de distribución en anillo y configuraciones personalizadas.
◆Rendimiento ambiental robusto: Diseñado para un funcionamiento fiable en amplios rangos de temperatura y condiciones de humedad, con certificación sísmica.
