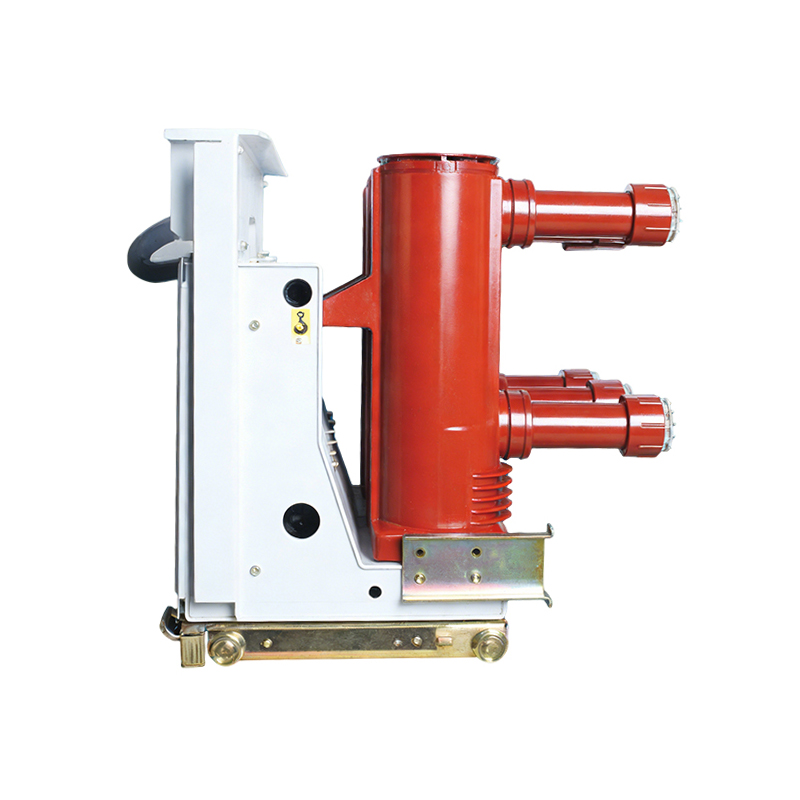

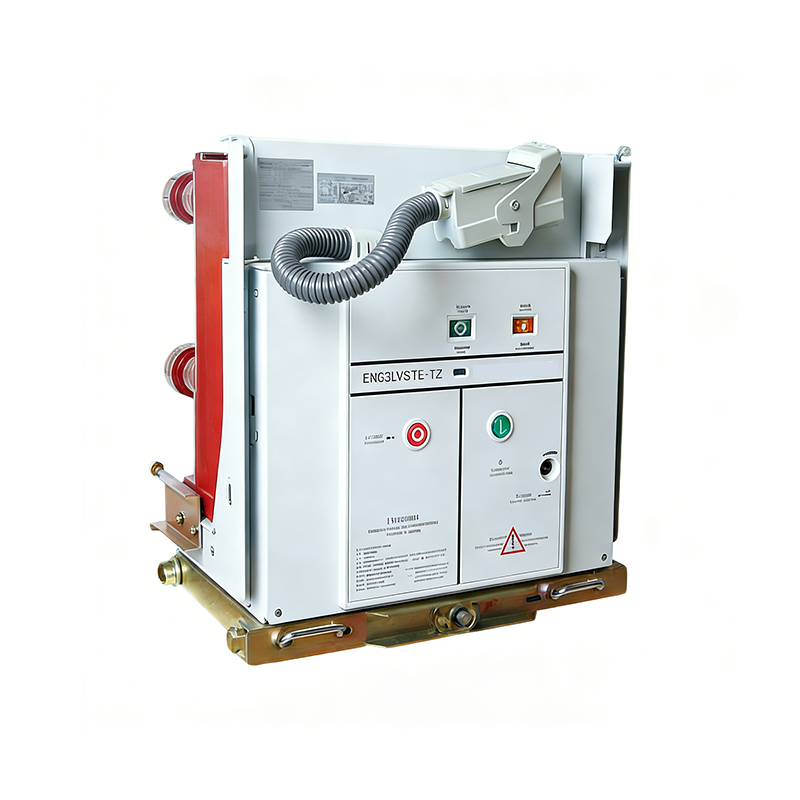

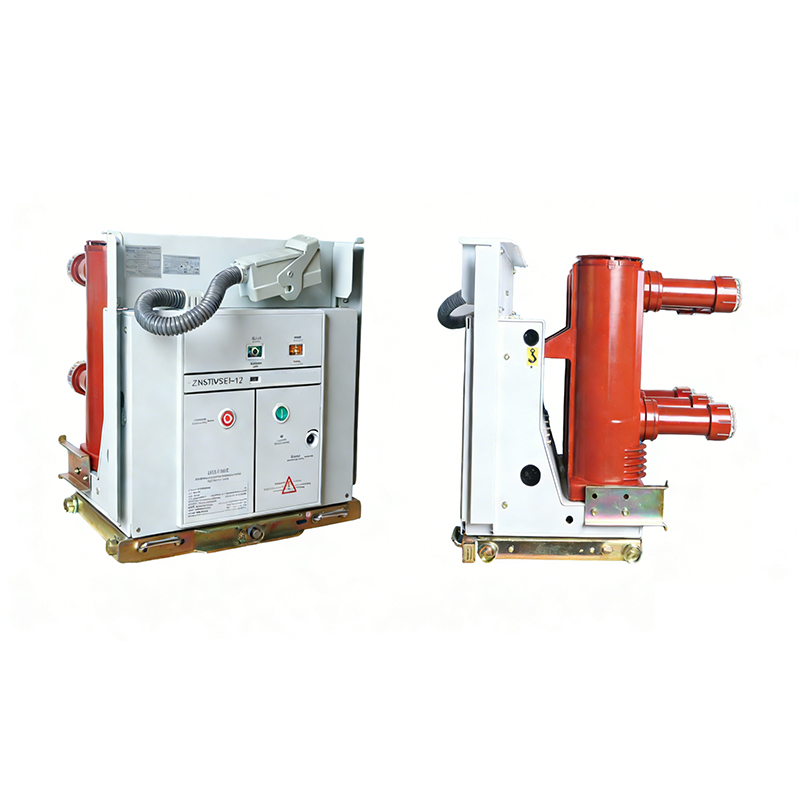

Interruptor automático de vacío de alta tensión para interiores ZN63(VS1)-12
Especificaciones técnicas
| NO. | Artículo | Unidades | Parámetros | ||||
| 1 | Tensión nominal | kV | 12 | ||||
| 2 | Frecuencia nominal | Hz | 50 | ||||
| 3 | Nivel de aislamiento nominal | Voltaje de frecuencia de potencia de 1 minuto | kA | 42/48 A tierra/Fase a fase 42/48 | |||
| Tensión de resistencia al impulso de rayo (pico) | 75/85 A tierra/Fase a fase 75/85 | ||||||
| 4 | Corriente nominal de ruptura de cortocircuito | kA | 20 | 25 | 31.5 | 40 | |
| 5 | Corriente nominal | A | 630 | 630 | 1250 1600 | 1250 1600 | |
| 1250 | 1250 | 2000 2500 | 2000 2500 | ||||
| 6 | Corriente nominal de cortocircuito soportada | kA | 20 | 25 | 31.5 | 40 | |
| 7 | Corriente máxima nominal soportada | 50 | 63 | 80 | 100 | ||
| 8 | Corriente nominal de cierre en cortocircuito (pico) |
| 50 | 63 | 80 | 100 | |
| 9 | Duración de la corriente de cortocircuito nominal | S | 4 | ||||
| 10 | Vida mecánica | Veces | 10000 | ||||
| 11 | Tolerancia de frecuencia de la tensión del circuito secundario (1 min) | En | 2000 | ||||
| 12 | Secuencia operativa nominal |
| Ot-CO-t1-CO | ||||
| Nota: 20 kA, 31,5 kA t 0,3 s t1 180 s; 40 kA t 180 s t1 180 s | |||||||

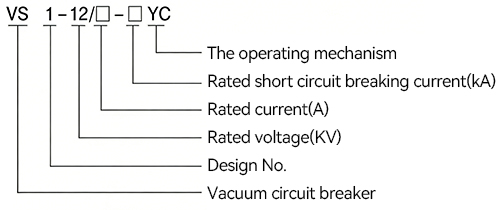

Modelo de producto

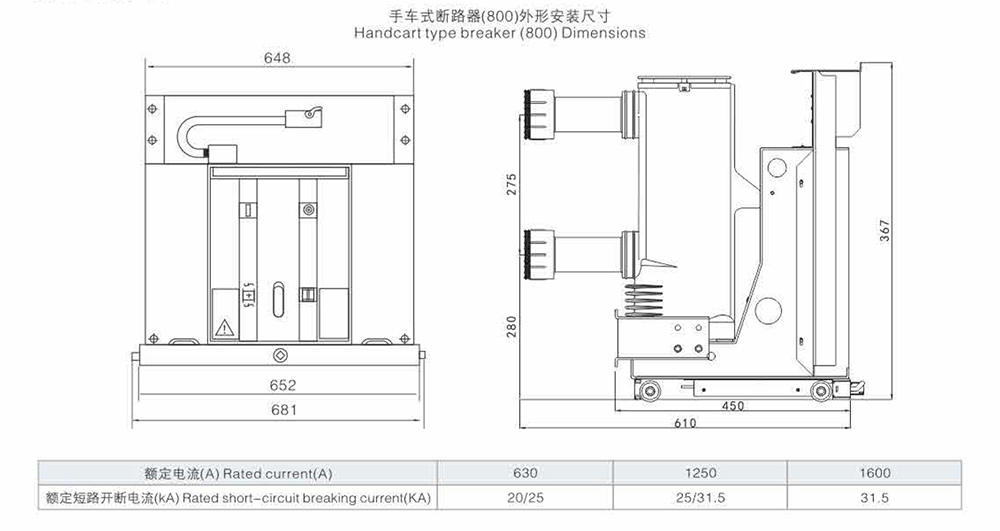

Dimensión
Funciones del producto
◆Control y protección de circuitos: Proporciona un control y una protección integrales para las instalaciones eléctricas en entornos industriales y de generación de energía.
◆Manejo de operación frecuente: Diseñado para aplicaciones que requieren ciclos de conmutación frecuentes sin degradación del rendimiento.
◆Flexibilidad de configuración dual: Puede utilizarse como unidad de instalación fija o equiparse con un mecanismo avanzado para formar una unidad de carro de mano para aplicaciones desmontables.
◆Mecanismo de funcionamiento integrado: Incorpora un mecanismo de funcionamiento VET integrado con un interruptor automático para un funcionamiento fiable y coordinado.

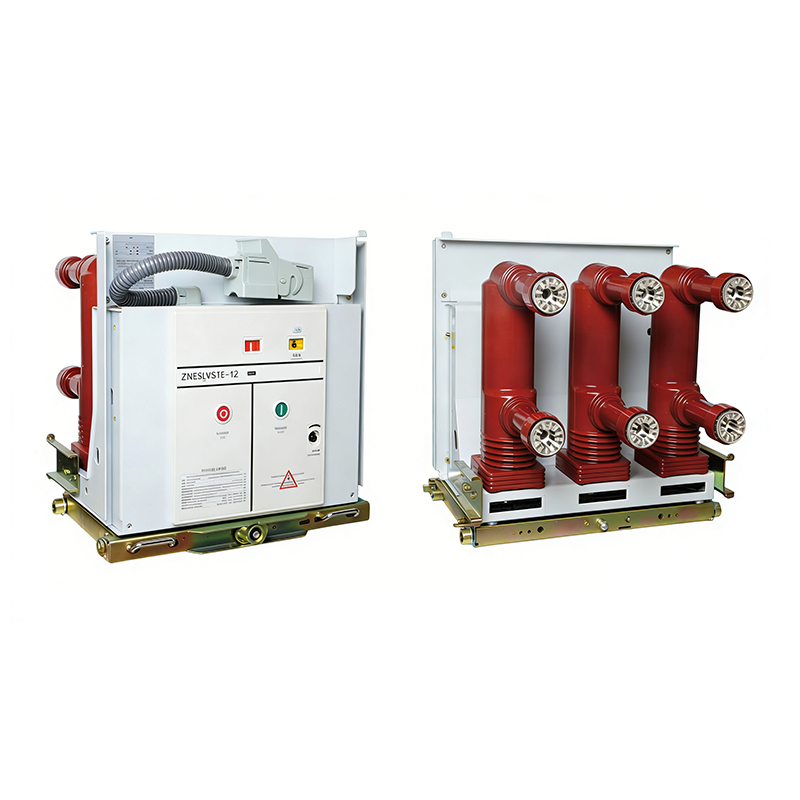

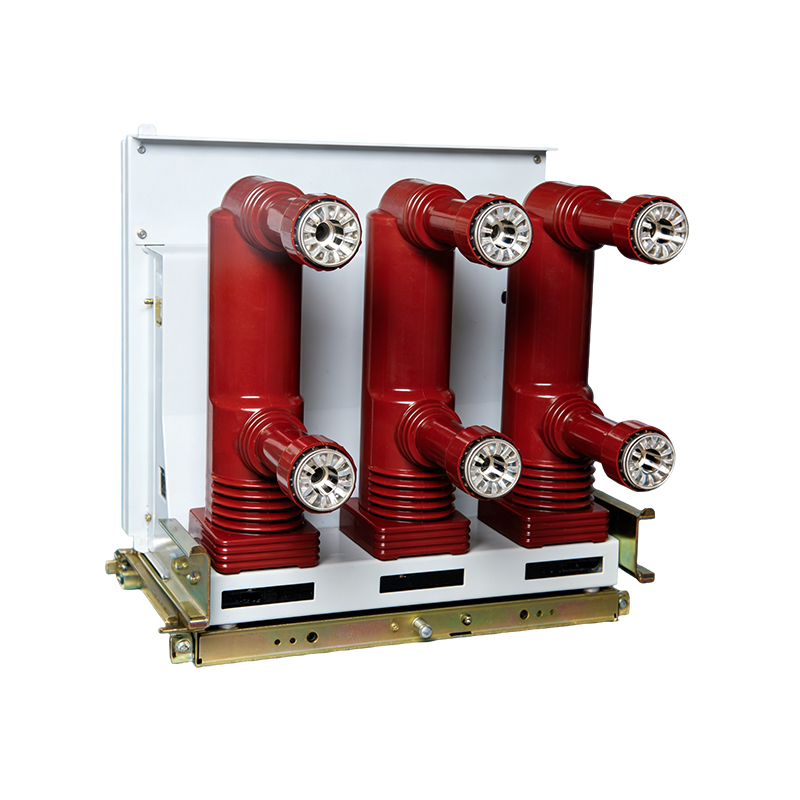

◆Opción magnética permanente: La versión magnética permanente VS1-12 ofrece una tecnología de funcionamiento alternativa para requisitos de aplicación específicos.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica en interiores de corriente alterna trifásica de 12 kV y 50 Hz.
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -15℃ a +40℃.
◇Altitud de instalación: Diseñado para elevaciones de hasta 1000 metros.
◇Tolerancia a la humedad: Soporta una humedad media diaria ≤95% y una humedad media mensual ≤90%.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Calidad del aire: Adecuado para lugares libres de gases corrosivos, vapores inflamables y contaminación significativa.
Características destacadas del producto
◆Disponibilidad de doble versión: Se ofrece en versiones estándar de vacío y de imán permanente para adaptarse a los requisitos específicos de cada aplicación.
◆Mecanismo VET integrado: Incorpora un mecanismo de operación VET avanzado integrado con el interruptor para un funcionamiento fiable y sincronizado, y un mantenimiento reducido.
◆Instalación flexible: Su diseño versátil permite la instalación fija o la configuración con carro de mano, con un mecanismo avanzado para diversas configuraciones de cuadros eléctricos.
◆Aplicaciones industriales probadas: Ideal para entornos exigentes como plantas industriales, centrales eléctricas y subestaciones que requieren una protección de circuitos fiable.
◆Capacidad de funcionamiento frecuente: Diseñado para aplicaciones que requieren conmutación frecuente, lo que garantiza una larga vida útil eléctrica y mecánica bajo ciclos de trabajo exigentes.
◆Protección integral: Sirve como una unidad completa de control y protección para instalaciones eléctricas en sistemas de distribución de media tensión.
