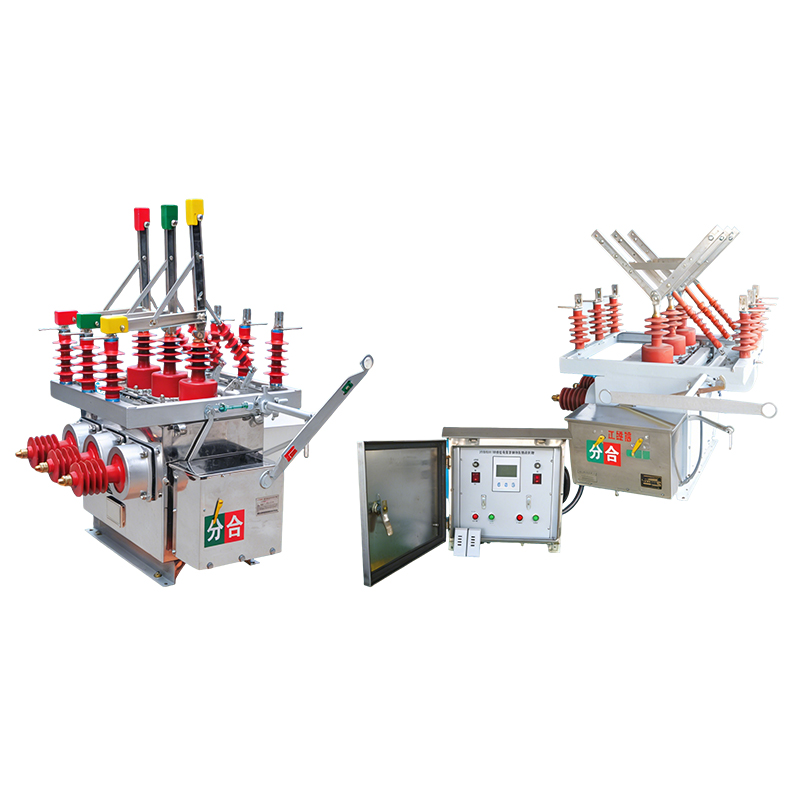

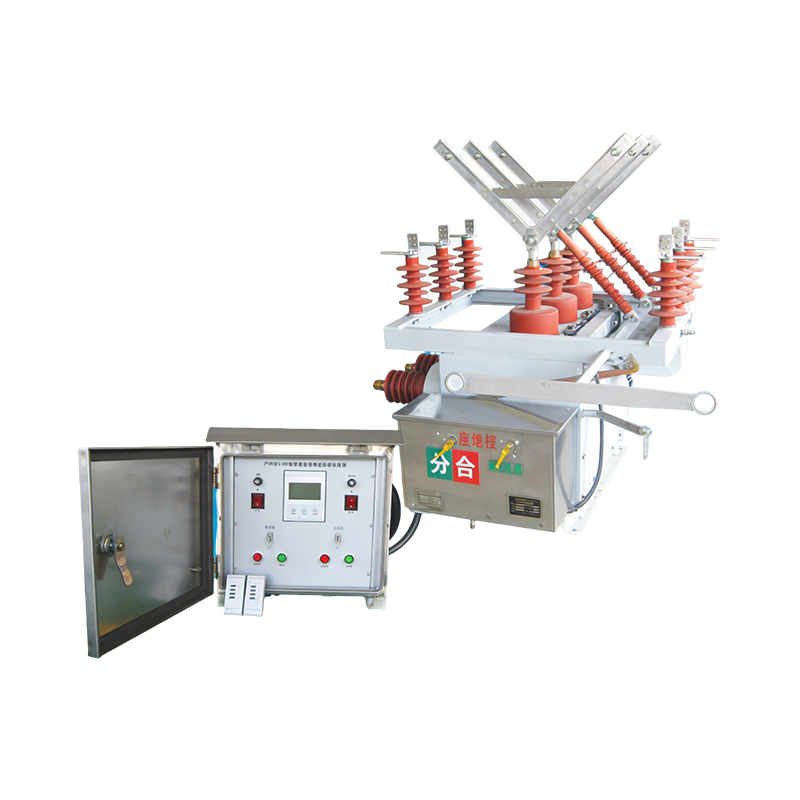

Dispositivo de conmutación de doble alimentación de alto voltaje para exteriores serie ZW10-12XDG
Especificaciones técnicas
| No. | Artículo | Unidades | Parámetros | |
| 1 | Tensión nominal | kV | 12 | |
| 2 | Tensión máxima de funcionamiento | kV | 12 | |
| 3 | Corriente nominal | A | 630 | |
| 4 | Corriente nominal de interrupción de carga en cortocircuito | kA | 20 | |
| 5 | Corriente nominal de cierre en cortocircuito (pico) | kA | 50 | |
| 6 | Corriente máxima nominal soportada | kA | 50 | |
| 7 | Corriente nominal de resistencia a corto plazo de 1 minuto. | kA | 20 | |
| 8 | Nivel de aislamiento nominal | Tensión de resistencia a la tensión de PF de 1 min (tipo seco) | kV | 42 |
| Tensión de resistencia al impulso de rayo (pico) | 75 | |||
| 9 | Secuencia operativa nominal |
| O-0,3s-CO-180s-CO | |
| 10 | Vida mecánica | Veces | 10000 | |
| 11 | Tiempos de encendido/apagado de la corriente nominal de interrupción de cortocircuito | Veces | 30 | |
| 12 | Tensión nominal de cierre del mecanismo del operador | En | 220 | |
| 13 | tensión de apertura nominal del mecanismo del operador | En | 220 | |
| 14 | Espacio libre entre contactos abiertos | mm | 9±1 | |
| 15 | Viaje excesivo | mm | 3±0,5 | |
| 16 | Apertura en tres fases, cierre sin sincronización. | EM | ≤2 | |
| 17 | Tiempo de rebote de cierre de contacto | EM | ≤2 | |
| 18 | Velocidad de apertura media | EM | 1.0+0.2 | |
| 19 | Velocidad de cierre promedio | EM | 0,7±0,15 | |
| 20 | Hora de cierre | Tensión máxima de funcionamiento | s | 0,015-0,05 |
| Tensión mínima de funcionamiento | 0,03-0,06 | |||
| 21 | Hora de cierre | s | 0,025-0,05 | |
| 22 | La resistencia del bucle principal para cada fase | uΩ | ≤180 | |
| 23 | Límite de erosión por contacto dinámico y estático | mm | 3 | |

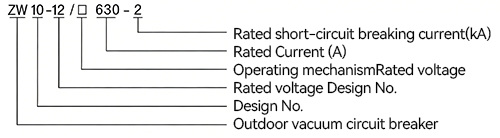

Modelo de producto
Funciones del producto
◆Conmutación automática de la fuente de alimentación: Transfiere automáticamente la carga de la fuente de alimentación principal a la fuente de alimentación de reserva durante cortes de energía o condiciones de baja tensión, lo que garantiza la continuidad del suministro.
◆Control de doble fuente de alimentación: Gestiona la conmutación entre dos fuentes de alimentación independientes de 12 kV en función de la disponibilidad y los requisitos de carga.
◆Protección contra cortocircuitos y sobrecorrientes: Proporciona una protección integral contra fallas para evitar daños a los equipos conectados durante fallas eléctricas.
◆Capacidad de conmutación manual: Permite la conmutación controlada por el operador entre fuentes de alimentación cuando no se requiere el funcionamiento automático.
◆Aislamiento completo de la fuente: Garantiza que la fuente de alimentación de alto voltaje bidireccional esté completamente aislada durante la conmutación, evitando así los riesgos de retroalimentación y conexión cruzada.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación dual de CA de 12 kV, 50/60 Hz de hasta 630 A.
◇Tipo de instalación: Instalación en exteriores para infraestructuras críticas y aplicaciones industriales.
◇Aplicaciones industriales: Ampliamente utilizado en campos petrolíferos, minas, metalurgia, plantas químicas, ferrocarriles, comunicaciones e instalaciones industriales.
◇Líneas de distribución: Adecuado para líneas de distribución de 10 kV en entornos industriales y comerciales.
Características destacadas del producto
◆Conmutación inteligente de doble alimentación: El controlador avanzado detecta fallos de alimentación o baja tensión y cambia automáticamente a la fuente de alimentación de reserva, lo que garantiza un suministro eléctrico continuo para cargas críticas sin intervención manual.
◆Aislamiento completo de la fuente: El enclavamiento mecánico y eléctrico garantiza que las fuentes de alimentación de alto voltaje bidireccionales estén completamente aisladas, evitando conexiones en paralelo o retroalimentación peligrosas.
◆Protección integral: La protección integrada contra cortocircuitos y sobrecorrientes evita interrupciones innecesarias, prolongando la vida útil de los equipos y mejorando su fiabilidad.
◆Alta seguridad y fiabilidad: Los múltiples sistemas de enclavamiento proporcionan una seguridad excepcional, ideal para aplicaciones con estrictos requisitos de continuidad de la alimentación y protección del operador.
◆Automatización avanzada: El diseño de nueva generación combina una alta automatización con una amplia aplicabilidad, lo que representa una tecnología avanzada de interruptor de doble alimentación.
◆Evita interrupciones innecesarias: La lógica de conmutación inteligente coordina la transferencia con las condiciones de falla y los requisitos de carga para evitar interrupciones innecesarias del suministro eléctrico.
