Interruptor automático de vacío de alta tensión para exteriores serie ZW20Z-12
Especificaciones técnicas
| Artículo | Unidades | Parámetros |
| Tensión nominal | kV | 12 |
| Frecuencia nominal | Hz | 50 |
| Corriente nominal | A | 630, 1250 |
| Corriente nominal de ruptura de cortocircuito | EL | 12.5, 16, 20, 25 |
| Corriente máxima nominal soportada (pico) | kA | 31,5, 40, 50, 63 |
| Corriente nominal de resistencia a corto plazo | kA | 12.5, 16, 20, 25 |
| Corriente nominal de cortocircuito (valor pico) | kA | 31,5, 40, 50, 63 |
| Vida mecánica | Veces | 10000 |
| Tiempos de ruptura de corriente nominal | Veces | 10000 |
| Tiempos de interrupción de la corriente de interrupción de cortocircuito nominal | Veces | 30 |
| Tensión de resistencia PF de 1 min: interfase, a tierra/fractura | kV | 42 |
| Tensión de resistencia al impulso de rayo (pico): interfase, circuito relativo/roto | kV | 75 |
| Tolerancia de frecuencia de potencia de 1 minuto para el bucle secundario | kV | 2 |
| Peso neto | kg | 140 |

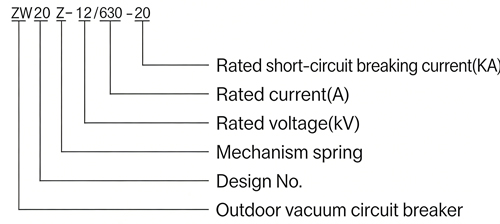

Modelo de producto

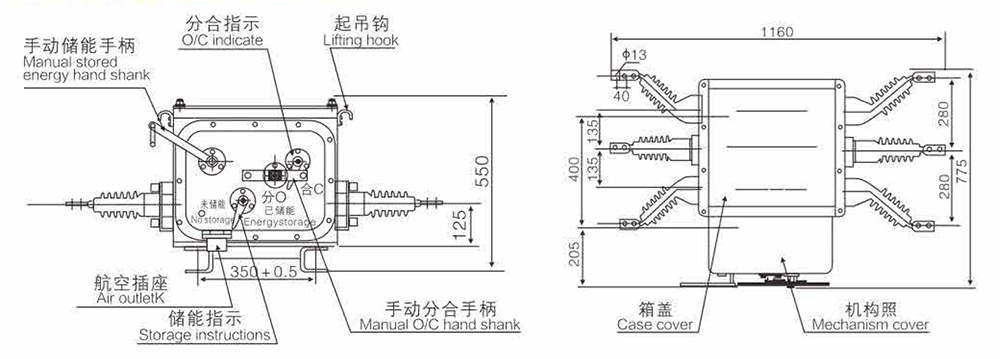

Dimensión
Funciones del producto
◆Conmutación de corriente integral: Abre y cierra de forma segura las corrientes de carga y las corrientes de cortocircuito en sistemas de alimentación de 10-12 kV.
◆Extinción de arco por vacío: Utiliza tecnología de interrupción por vacío con aislamiento de gas SF6 para un rendimiento superior en la extinción del arco.
◆Función de recierre: En combinación con el controlador, proporciona una excelente capacidad de recierre automático para la automatización de la distribución.
◆Protección contra sobrecorriente: Las funciones integradas de protección contra sobrecorriente mejoran la seguridad del sistema y la protección de los equipos.
◆Indicación de estado: La indicación de almacenamiento de energía del resorte proporciona una confirmación visual del estado del mecanismo para los operadores.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de distribución de energía eléctrica en exteriores trifásicos de CA de 12 kV y 50 Hz.
◇Tipo de instalación: Instalación exterior montada en poste para aplicaciones de líneas aéreas.
◇Ámbito de aplicación: Ideal para subestaciones, plantas industriales, empresas mineras y ubicaciones de redes de operación frecuente.
◇Adaptabilidad climática: El aislamiento SF6 totalmente sellado garantiza un funcionamiento sin verse afectado por las condiciones ambientales.
◇Preparado para la automatización de la distribución: Compatible con controladores para los requisitos de los sistemas de distribución automatizados.
Características destacadas del producto
◆Extinción de arco híbrida: Combina la extinción de arco por vacío con el aislamiento de gas SF6: el vacío interrumpe el arco mientras que el SF6 proporciona aislamiento dieléctrico, optimizando así el rendimiento y la fiabilidad.
◆Fiabilidad mecánica superior: El mecanismo de resorte optimizado y la cadena de transmisión multinivel ofrecen una estabilidad operativa varias veces superior a la de los mecanismos nacionales tradicionales.
◆Diseño eléctrico de bajas pérdidas: La estructura de brazalete tipo bucle entre el eje principal y los contactos del manguito minimiza la resistencia de contacto y reduce el aumento de temperatura para una mayor eficiencia.
◆Preparado para la automatización de la distribución: Incorpora protección contra sobrecorriente, indicador de almacenamiento de energía por resorte y salida secundaria para una integración perfecta con controladores inteligentes y sistemas de reconexión automática.
◆Capacidad de funcionamiento frecuente: Diseñado específicamente para redes eléctricas que requieren conmutación frecuente, con una construcción robusta para ciclos de trabajo repetidos.
