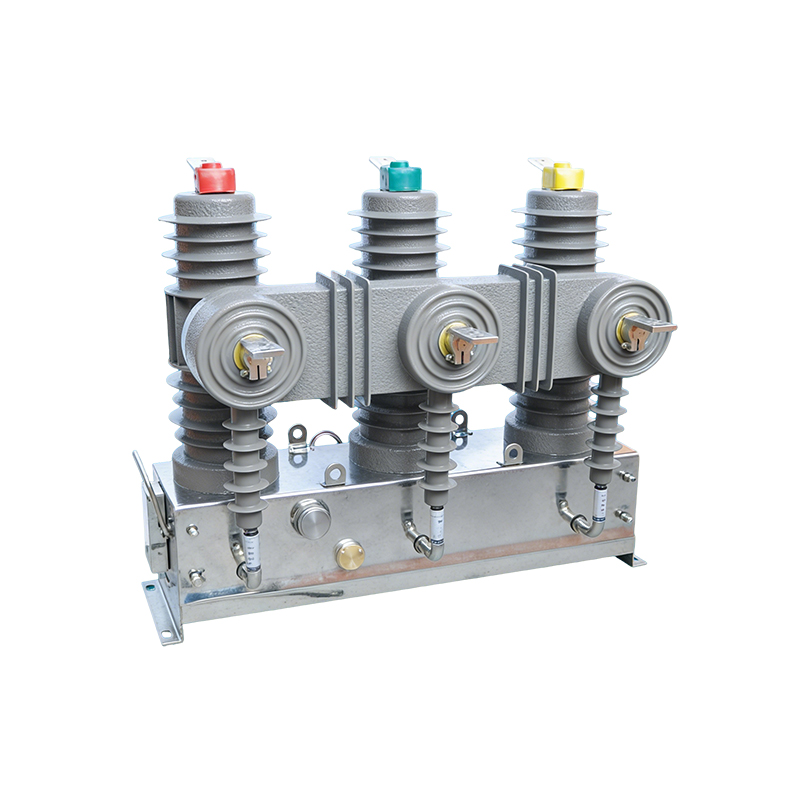

Interruptor automático de vacío de alta tensión para exteriores serie ZW32-12G (de placa)
Especificaciones técnicas
| Artículo | Unidades | Parámetros | ||
| Tensión nominal | KV | 12 | ||
| Nivel de aislamiento nominal | Tensión de resistencia a la frecuencia de potencia de 1 minuto | Seco | KV | A la tierra, fase a fase 48 Fractura 48 |
| Húmedo | 34 | |||
| Tensión máxima de resistencia al impulso de un rayo |
| A la tierra, fase a fase 85 Fractura 85 | ||
| Frecuencia nominal | Hz | 50 | ||
| Corriente nominal | A | 630 | ||
| Corriente nominal de ruptura de cortocircuito | EL | 12.5/16/20 | ||
| Corriente nominal de cortocircuito en circuito cerrado (pico) | EL | 50 | ||
| Corriente máxima nominal soportada | EL | 50 | ||
| Corriente nominal de resistencia a corto plazo (4 s) | EL | 20 | ||
| Secuencia operativa nominal |
| O-0,3s-CO-180s-CO | ||
| Hora de encendido/apertura | EM | 25-50/15-50 | ||
| Tiempos de interrupción de la corriente de cortocircuito nominal | Veces | 30 | ||
| Vida del mecanismo | Veces | 10000 | ||
| El circuito de control y el circuito auxiliar soportan una tensión de frecuencia de potencia de 1 minuto. | en | 2000 | ||
| Tensión nominal de funcionamiento y tensión nominal del circuito auxiliar. | en | DC220/AC220 | ||
| Disparador por sobrecorriente | Corriente nominal | a | 5 | |
| Precisión de la corriente de disparo | % | ±10 | ||

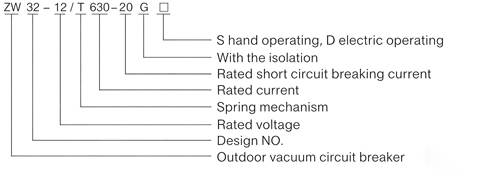

Modelo de producto

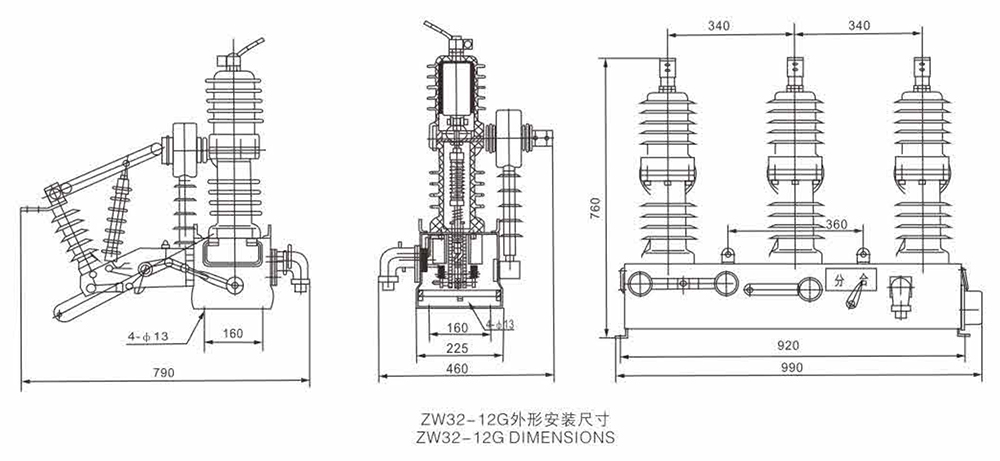

Dimensión
Funciones del producto
◆Conmutación de corriente integral: Interrumpe y cierra de forma segura las corrientes de carga, las corrientes de sobrecarga y las corrientes de cortocircuito en sistemas de distribución de 12 kV.
◆Capacidad de operación frecuente: Diseñado específicamente para aplicaciones que requieren operaciones de conmutación repetidas sin degradación del rendimiento.
◆Función de reconexión automática: Se puede combinar con un controlador para formar un sistema de reconexión para la recuperación automática de fallas y el restablecimiento de la red.
◆Funciones de "Control Triple" remoto: Admite control remoto, detección remota y comunicación remota cuando se integra con los controladores adecuados para sistemas SCADA.
◆Preparado para la automatización de la distribución: Compatible con los requisitos modernos de automatización de redes para redes de distribución inteligentes.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica exterior trifásicos de CA de 12 kV y 50 Hz.
◇Capacidad para gran altitud: Diseñado para elevaciones de hasta 3000 metros (si se necesita una altitud mayor, su nivel de clasificación corresponde).
◇Rango de temperatura: Funcionamiento fiable en frío extremo desde -40 ℃ hasta +40 ℃.
◇Resistencia al viento: Diseñado para soportar vientos de hasta 34 m/s.
◇Resistencia al hielo: Soporta hielo de hasta 10 mm de espesor.
◇Nivel de contaminación: Adecuado para niveles de contaminación atmosférica de hasta clase IV.
◇Calidad del aire: Requiere un entorno libre de gases corrosivos, vapores inflamables y contaminación significativa.
Características destacadas del producto
◆Capacidad para condiciones climáticas extremas: Soporta temperaturas de -40 ℃, vientos de 34 m/s, hielo de 10 mm y contaminación de clase IV, lo que garantiza un funcionamiento fiable en entornos exteriores exigentes.
◆Preparado para la automatización de la distribución: Con un controlador, proporciona reconexión automática y admite control remoto, detección y comunicación para la integración en la red inteligente.
◆Rendimiento de interrupción comprobado: Interrumpe de forma fiable las corrientes de carga, sobrecarga y cortocircuito mediante tecnología de vacío para un funcionamiento limpio y sin mantenimiento, y una larga vida útil.
◆Idoneidad para funcionamiento frecuente: Diseñado para conmutación frecuente con una construcción robusta que soporta ciclos de trabajo repetidos sin pérdida de rendimiento.
◆Protección ambiental completa: Su diseño sellado protege contra la humedad, la contaminación, el hielo y las temperaturas extremas, garantizando una fiabilidad a largo plazo en ubicaciones remotas.
◆Amplio rango de aplicación: Ideal para regiones de meseta, climas fríos, zonas costeras con alta contaminación y lugares que requieren distribución automatizada.
