Interruptor automático de vacío de alta tensión para exteriores serie ZW32-24
Especificaciones técnicas
| No. | Artículo | Unidades | Parámetros | ||
| 1 | Tensión nominal | kV | 24 | ||
| 2 | Frecuencia nominal | Hz | 50 | ||
| 3 | Corriente nominal | A | 630 | 1250 | |
| 4 | Corriente nominal de ruptura de cortocircuito | kA | 20 | 25 | |
| 5 | Corriente máxima nominal soportada (pico) | EL | 50 | 63 | |
| 6 | Corriente nominal de cierre en cortocircuito (pico) | kA | 50 | 63 | |
| 7 | Corriente y duración nominales de resistencia a corto plazo | kA/s | 20/4 | 25/4 | |
| 8 | Secuencia de operación nominal |
| O-0,3s-CO-180s-CO | ||
| 9 | Vida mecánica | Veces | 10000 | ||
| 10 | Tiempos de interrupción de la corriente de interrupción de cortocircuito nominal | Veces | 20 | ||
| 11 | Tensión de resistencia a la frecuencia de potencia de 1 minuto | (húmedo) sobre el suelo/interfase/fractura | kV | 50/65 | |
| (seco) sobre el suelo/interfase/fractura | 65/79 | ||||
| Bucle secundario | 2 | ||||
| 12 | Tensión de resistencia al impulso de rayo (pico) Sobre el suelo, interfase/fractura | kA | 125/145 | ||
| 13 | Peso | kg | 115 | ||

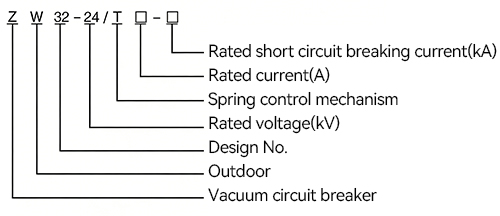

Modelo de producto

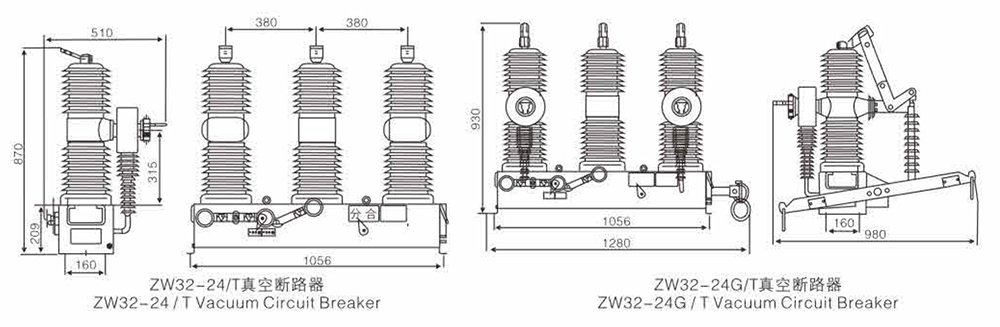

Dimensión
Funciones del producto
◆Conmutación de corriente integral: Abre y cierra de forma segura diversas corrientes de carga en sistemas de alimentación de 24 kV para diversas aplicaciones.
◆Capacidad de operación frecuente: Diseñado para ubicaciones que requieren conmutación repetida sin degradación del rendimiento.
◆Mecanismo de resorte de doble modo: Cuenta con funcionamiento manual y eléctrico, con control remoto y dispositivos de conmutación antiflujo disponibles.
◆Bajo consumo de energía: Requiere una fuente de alimentación de ≤70 W, lo que permite una fácil integración de la alimentación de respaldo y la monitorización remota.
◆Interrupción de corriente de falla: Interrumpe las corrientes de falla para proteger los equipos conectados y garantizar la estabilidad del sistema.
Entorno aplicable
◇Sistema nominal: Sistemas de alimentación eléctrica exterior de CA trifásica de 24 kV, 50 Hz.
◇Rango de temperatura: Funcionamiento fiable de -40℃ a +40℃.
◇Capacidad para grandes altitudes: Diseñado para elevaciones de hasta 3000 metros.
◇Resistencia al viento: Soporta vientos de hasta 34 m/s (700 Pa).
◇Tolerancia a la humedad: Soporta una humedad diaria ≤95% y mensual ≤90%.
◇Nivel de contaminación: Adecuado para entornos con contaminación de clase IV.
◇Resistencia al hielo: Soporta hielo de hasta 10 mm de espesor.
◇Requisitos de seguridad: Apto para zonas libres de riesgos de incendio, explosión o corrosión química.
Características destacadas del producto
◆Resistencia ambiental superior: La carcasa de acero inoxidable con tratamiento anticorrosión Dacro y barniz resistente a los rayos UV proporciona una excelente resistencia a la corrosión y a la niebla salina.
◆Tecnología de aislamiento avanzada: Las columnas cerradas de APG con revestimiento de caucho de silicona ofrecen resistencia a la condensación, tamaño compacto y larga vida útil.
◆Mecanismo de resorte optimizado: El diseño exclusivo del amortiguador garantiza un rebote mínimo y un bajo nivel de ruido; el consumo de energía de ≤70 W permite una fácil integración como sistema de respaldo.
◆Interruptor de vacío de primera calidad: La tecnología de soldadura fuerte de acero inoxidable garantiza una alta calidad de soldadura, una baja tasa de fugas y una resistencia a la tracción superior a 130 MPa.
◆Transformador de corriente de alto rendimiento: Fabricado con material magnético de calidad y aislamiento compuesto, ofrece gran capacidad, alta estabilidad y precisión.
◆Cumplimiento de normas internacionales: Cumple plenamente con GB1984-2003, DL/T402-2007 y DL/T403-2000.
◆Diseño ecológico e inteligente: Cero contaminación gracias a la miniaturización, el funcionamiento sin mantenimiento y las capacidades inteligentes para las redes de distribución modernas.
