Interruptor automático de vacío para exteriores ZW7-40.5
Especificaciones técnicas
| No. | Artículo | Unidades | Parámetros | ||
| 1 | Tensión nominal | KV | 40.5 | ||
| 2 | Nivel de aislamiento nominal | Tensión de resistencia a la frecuencia de potencia | Seco | 95 | |
| Húmedo | 80 | ||||
| Tensión máxima de resistencia al impulso de un rayo |
| 185 | |||
| 3 | Corriente nominal | A | 1250, 1600, 2000 | ||
| 4 | Corriente nominal de ruptura de cortocircuito | EL | 20, 25, 31.5 | ||
| 5 | Secuencia operativa nominal |
| O-0,3s-CO-180s-CO | ||
| 6 | Tiempos de interrupción de la corriente de cortocircuito nominal | Veces | 12 | ||
| 7 | Corriente nominal de cortocircuito en circuito cerrado (pico) | EL | 50, 63, 80 | ||
| 8 | Corriente máxima nominal soportada | ||||
| 9 | Corriente nominal de resistencia a corto plazo | EL | 20, 25, 31.5 | ||
| 10 | Duración nominal del cortocircuito | S | 4 | ||
| 11 | Velocidad de apertura media | EM | 1,5±0,2 | ||
| 12 | Velocidad de cierre promedio | 0,7±0,2 | |||
| 13 | Duración del rebote al cerrar el contacto | s | ≤2 | ||
| 14 | Sincronización de apertura y cierre en tres fases | ≤2 | |||
| 15 | Horario de apertura | ≤150 | |||
| 16 | Hora de cierre | ≤60 | |||
| 17 | Vida del mecanismo | Veces | 10000 | ||
| 18 | Tensión nominal de funcionamiento y tensión nominal del circuito auxiliar. | En | DC220, 110, 24 | ||
| Ac220, 110, 24 | |||||
| 19 | Resistencia de CC del bucle de fase (sin transformador de corriente) | uΩ | ≤100 | ||
| 20 | Permite la acumulación de espesor de desgaste por contacto dinámico y estático. | mm | 3 | ||
| 21 | Peso | kg | 800 | ||

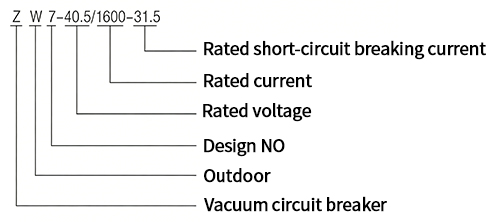

Modelo de producto

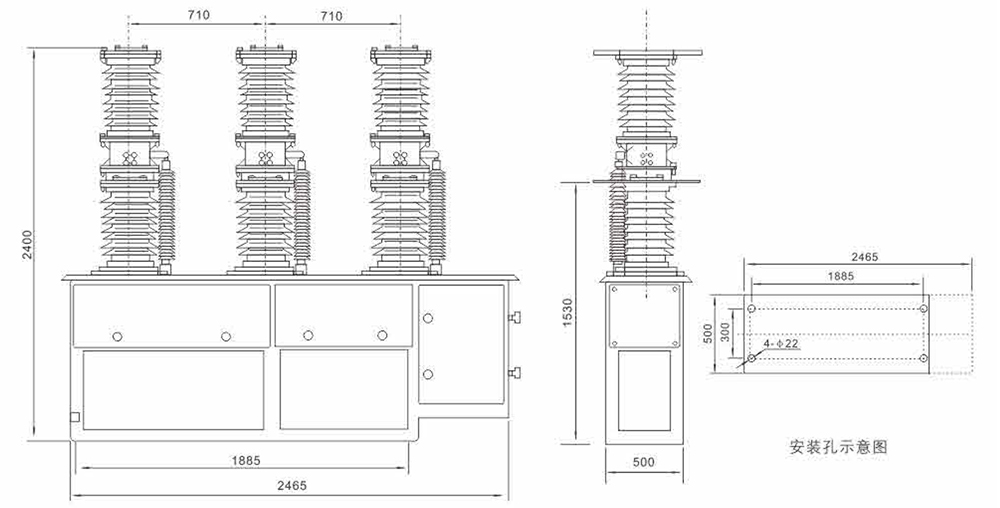

Dimensión
Funciones del producto
◆Conmutación de corriente integral: Interrumpe y cierra de forma segura las corrientes de carga, las sobrecorrientes y las corrientes de cortocircuito en sistemas de 40,5 kV.
◆Extinción por arco de vacío: Utiliza tecnología avanzada de arco de vacío para una alta capacidad de ruptura y una larga resistencia eléctrica.
◆Medición de corriente integrada: Los transformadores de corriente incorporados con una precisión de clase 0,2 permiten la protección mutua trifásica y una monitorización precisa.
◆Control de condensación: El controlador de condensación incorporado mantiene un funcionamiento fiable del disyuntor regulando la temperatura interna.
Entorno aplicable
◇Rango de temperatura: Funcionamiento fiable en temperaturas ambiente de -30℃ a +40℃.
◇Altitud de instalación: Diseñado para elevaciones de hasta 2000 metros.
◇Resistencia al viento: Diseñado para soportar vientos de hasta 34 m/s.
◇Resistencia sísmica: Capaz de soportar una intensidad sísmica de hasta 8 grados.
◇Estabilidad de temperatura: Diseñado para diferenciales de temperatura máximos que no superen los 25 ℃.
Características destacadas del producto
◆Vida útil mecánica prolongada: Diseñado para 10 000 operaciones mecánicas, lo que garantiza una fiabilidad a largo plazo y reduce los costes del ciclo de vida.
◆Funcionamiento totalmente libre de mantenimiento: Su construcción sencilla y sus largos ciclos de mantenimiento minimizan el tiempo de inactividad y las necesidades de servicio, lo que resulta ideal para instalaciones remotas o de difícil acceso.
◆Aislamiento superior y resistencia a la contaminación: Excelente rendimiento de aislamiento con buena capacidad anticontaminación, lo que lo hace adecuado para áreas industriales y entornos costeros.
◆Diseño de funcionamiento seguro: La interrupción del vacío elimina los riesgos de incendio y explosión, mientras que los mecanismos de resorte o electromagnéticos proporcionan una capacidad de funcionamiento frecuente y mecánicamente sólida.
◆Capacidad para grandes altitudes: El diseño estándar admite instalaciones de hasta 2000 metros, con opciones para elevaciones mayores, lo que lo hace ideal para regiones montañosas y zonas de meseta.
