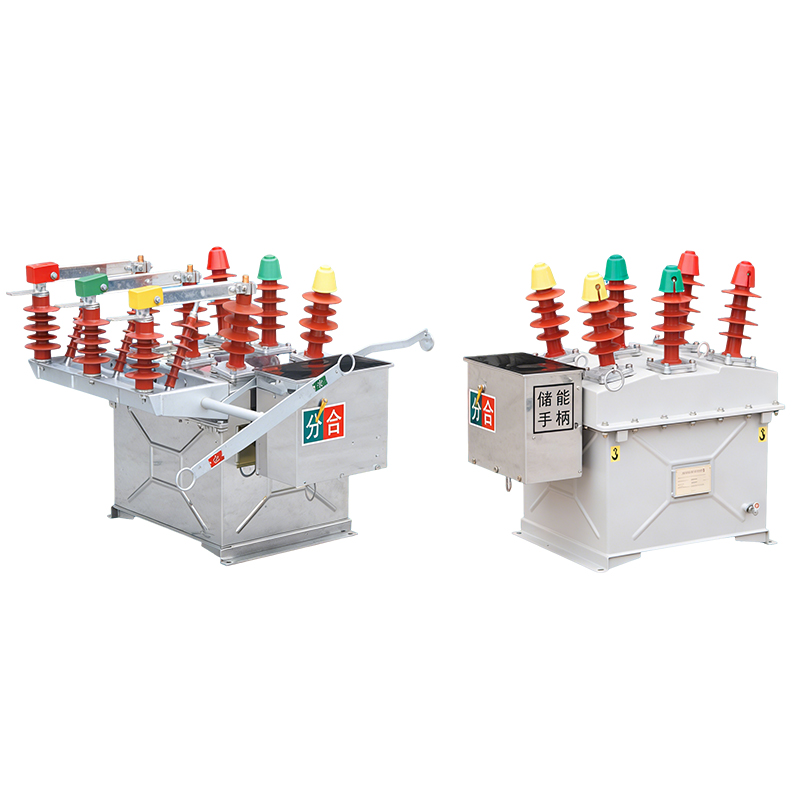

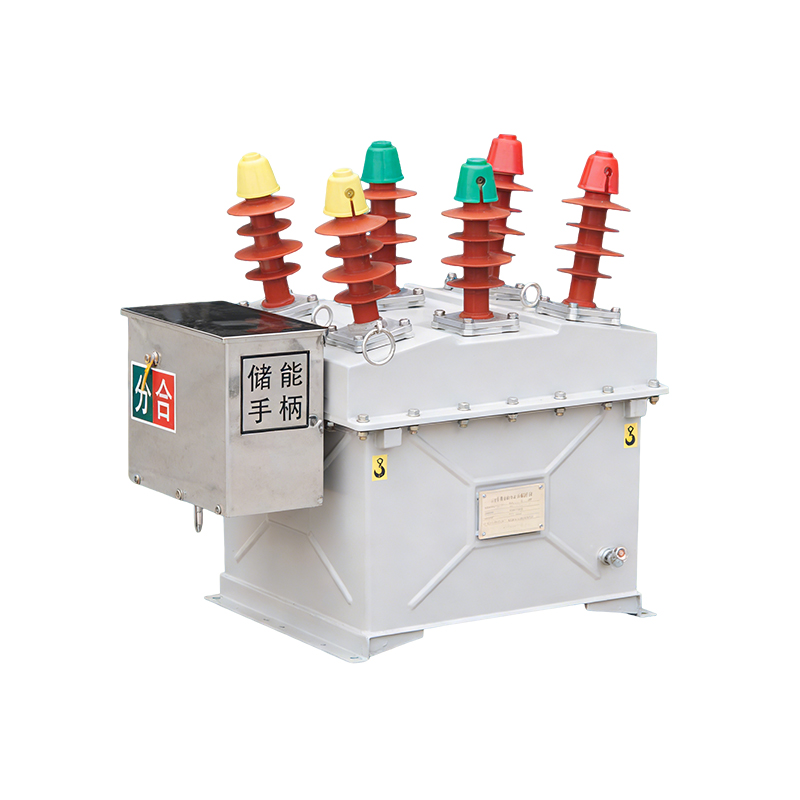

Interruptor automático de vacío de alta tensión para interiores ZW8-12/630-20
Especificaciones técnicas
| Tensión nominal | 12 kV |
| Corriente nominal | 630A |
| Tensión de resistencia a la frecuencia de potencia | 42 kV/48 kV |
| Tensión de resistencia al impulso de rayo (pico) | 75 kV/85 kV |
| Corriente nominal de ruptura de cortocircuito | 20 kA |
| Corriente nominal de cortocircuito (valor pico) | 50 kA |
| Secuencia de operaciones clasificada | O-0,3s-CO-180s-CO |
| Tiempos de interrupción de la corriente de cortocircuito nominal | 30 |
| Vida mecánica | 10000 |
| Tensión nominal de funcionamiento (bobina de cierre/freno) | CC 220V CA 220V |
| Espesor de desgaste entre contactor dinámico y estático | 3 mm |
| Distancia de rotura de fractura aislada | >200 mm |

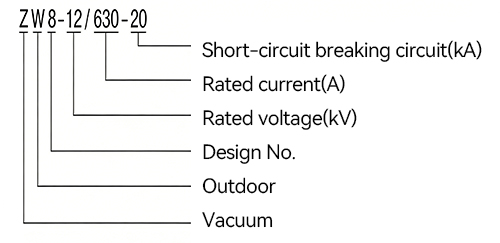

Modelo de producto

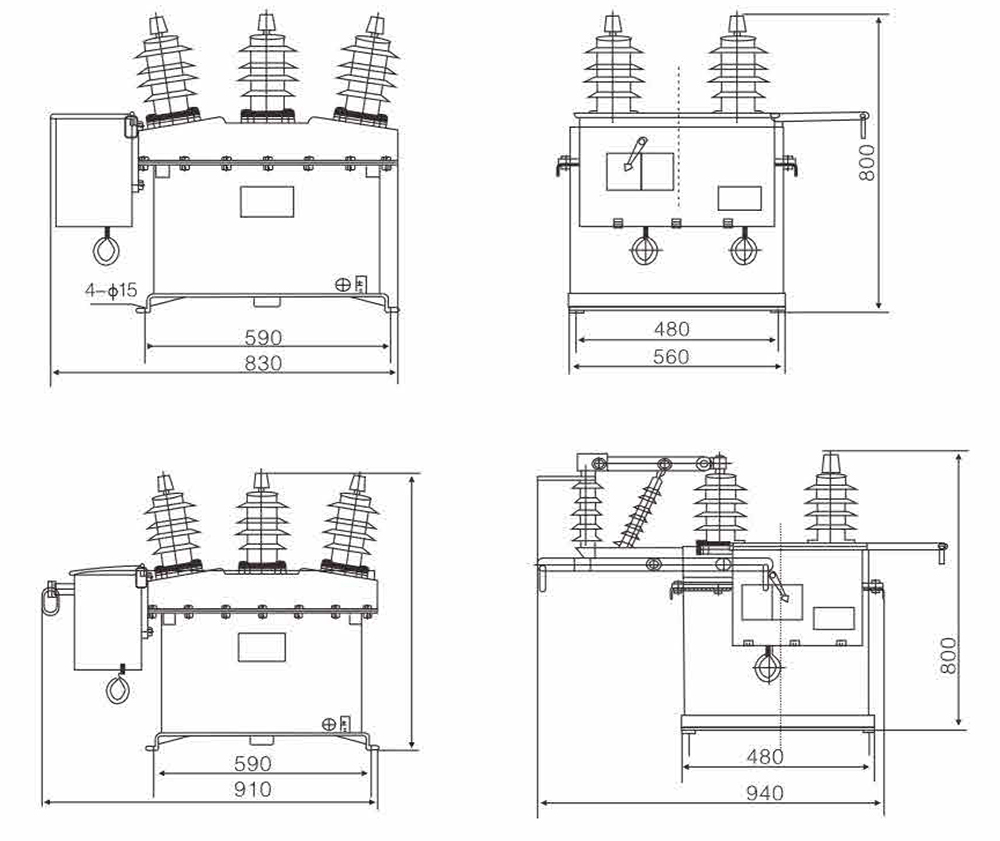

Dimensión
Funciones del producto
◆Conmutación de corriente integral: Interrumpe y cierra de forma segura las corrientes de carga, las corrientes de sobrecarga y las corrientes de cortocircuito en sistemas de distribución de 10-12 kV.
◆Interrupción de cortocircuitos de alta frecuencia: Capaz de realizar múltiples operaciones de interrupción de cortocircuitos con un excelente rendimiento de extinción de arco.
◆Protección de redes urbanas y rurales: Ideal para la conmutación de cargas en redes urbanas de 10 kV y el control de ramales en sistemas eléctricos rurales.
◆Solución sin aceite: Sirve como una alternativa ecológica a los interruptores automáticos de aceite en proyectos de modernización de la red eléctrica.
◆Funcionamiento en entornos adversos: Diseñado para un rendimiento fiable en condiciones climáticas adversas y entornos contaminados.
Entorno aplicable
◇Sistema nominal: Adecuado para sistemas de alimentación eléctrica exterior trifásicos de CA de 12 kV y 50 Hz.
◇Tipo de instalación: Diseñado para instalación en exteriores sobre poste o a nivel del suelo.
◇Resistencia a la intemperie: El aislamiento exterior de caucho de silicona se adapta a condiciones climáticas adversas y entornos contaminados.
◇Ámbito de aplicación: Ideal para redes de distribución urbanas, sistemas de energía rurales e instalaciones de redes pequeñas.
Características destacadas del producto
◆Interruptor de vacío avanzado: Cuenta con una carcasa de cerámica con electrodos de campo magnético longitudinales tipo copa y contactos de cobre-cromo para un rendimiento superior en la interrupción y el cierre de cortocircuitos.
◆Diseño para exteriores apto para todo tipo de clima: El aislamiento exterior de caucho de silicona proporciona una excelente resistencia al deslizamiento y a la intemperie, adaptándose a la contaminación, la lluvia y las temperaturas extremas.
◆Compacto y ligero: Su tamaño reducido y su peso ligero, junto con su atractivo diseño, permiten una fácil instalación en postes o subestaciones, reduciendo los costos.
◆Mecanismo de resorte fiable: El mecanismo de accionamiento eléctrico por resorte, situado en el lateral de la caja, proporciona un rendimiento constante con fácil acceso para su funcionamiento y mantenimiento.
◆Tanque común trifásico: El diseño robusto del tanque común con aislamiento de aire seco garantiza la consistencia de las fases y la protección contra los contaminantes ambientales.
